3 系统设计

3.1 一般规定

3.1.1 消防应急照明和疏散指示系统（以下简称“系统”）按消防应急灯具（以下简称“灯具”）的控制方式可分为集中控制型系统和非集中控制型系统。

3.1.2 系统类型的选择应根据建、构筑物的规模、使用性质及日常管理及维护难易程度等因素确定，并应符合下列规定：

    1 设置消防控制室的场所应选择集中控制型系统；

    2 设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统；

    3 其他场所可选择非集中控制型系统。

3.1.3 系统设计应遵循系统架构简洁、控制简单的基本设计原则，包括灯具布置、系统配电、系统在非火灾状态下的控制设计、系统在火灾状态下的控制设计；集中控制型系统尚应包括应急照明控制器和系统通信线路的设计。

3.1.4 系统设计前，应根据建、构筑物的结构形式和使用功能，以防火分区、楼层、隧道区间、地铁站台和站厅等为基本单元确定各水平疏散区域的疏散指示方案。疏散指示方案应包括确定各区域疏散路径、指示疏散方向的消防应急标志灯具（以下简称“方向标志灯”）的指示方向和指示疏散出口、安全出口消防应急标志灯具（以下简称“出口标志灯”）的工作状态，并应符合下列规定：

    1 具有一种疏散指示方案的区域，应按照最短路径疏散的原则确定该区域的疏散指示方案。

    2 具有两种及以上疏散指示方案的区域应符合下列规定：

      1) 需要借用相邻防火分区疏散的防火分区，应根据火灾时相邻防火分区可借用和不可借用的两种情况，分别按最短路径疏散原则和避险原则确定相应的疏散指示方案。

      2) 需要采用不同疏散预案的交通隧道、地铁隧道、地铁站台和站厅等场所，应分别按照最短路径疏散原则和避险疏散原则确定相应疏散指示方案；其中，按最短路径疏散原则确定的疏散指示方案应为该场所默认的疏散指示方案。

3.1.5 系统中的应急照明控制器、应急照明集中电源（以下简称“集中电源”）、应急照明配电箱和灯具应选择符合现行国家标准《消防应急照明和疏散指示系统》GB 17945规定和有关市场准入制度的产品。

3.1.6 住宅建筑中，当灯具采用自带蓄电池供电方式时，消防应急照明可以兼用日常照明。

3.2 灯具

I 一般规定

3.2.1 灯具的选择应符合下列规定：

    1 应选择采用节能光源的灯具，消防应急照明灯具（以下简称“照明灯”）的光源色温不应低于2700K。

    2 不应采用蓄光型指示标志替代消防应急标志灯具（以下简称“标志灯”）。

    3 灯具的蓄电池电源宜优先选择安全性高、不含重金属等对环境有害物质的蓄电池。

    4 设置在距地面8m及以下的灯具的电压等级及供电方式应符合下列规定：

      1）应选择A型灯具；

      2）地面上设置的标志灯应选择集中电源A型灯具；

      3）未设置消防控制室的住宅建筑，疏散走道、楼梯间等场所可选择自带电源B型灯具。

    5 灯具面板或灯罩的材质应符合下列规定：

      1）除地面上设置的标志灯的面板可以采用厚度4mm及以上的钢化玻璃外，设置在距地面1m及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质；

      2）在顶棚、疏散路径上方设置的灯具的面板或灯罩不应采用玻璃材质。

    6 标志灯的规格应符合下列规定：

      1）室内高度大于4.5m的场所，应选择特大型或大型标志灯；

      2）室内高度为3.5m～4.5m的场所，应选择大型或中型标志灯；

      3）室内高度小于3.5m的场所，应选择中型或小型标志灯。

    7 灯具及其连接附件的防护等级应符合下列规定：

      1）在室外或地面上设置时，防护等级不应低于IP67；

      2）在隧道场所、潮湿场所内设置时，防护等级不应低于IP65；

      3）B型灯具的防护等级不应低于IP34。海湾消防设备

    8 标志灯应选择持续型灯具。

    9 交通隧道和地铁隧道宜选择带有米标的方向标志灯。

3.2.2 灯具的布置应根据疏散指示方案进行设计，且灯具的布置原则应符合下列规定：

    1 照明灯的设置应保证为人员在疏散路径及相关区域的疏散提供最基本的照度；

    2 标志灯的设置应保证人员能够清晰地辨识疏散路径、疏散方向、安全出口的位置、所处的楼层位置。

3.2.3 火灾状态下，灯具光源应急点亮、熄灭的响应时间应符合下列规定：

    1 高危险场所灯具光源应急点亮的响应时间不应大于0.25s；

    2 其他场所灯具光源应急点亮的响应时间不应大于5s；

    3 具有两种及以上疏散指示方案的场所，标志灯光源点亮、熄灭的响应时间不应大于5s。

3.2.4 系统应急启动后，在蓄电池电源供电时的持续工作时间应满足下列要求：

    1 建筑高度大于100m的民用建筑，不应小于1.5h。

    2 医疗建筑、老年人照料设施、总建筑面积大于100000m²的公共建筑和总建筑面积大于20000m²的地下、半地下建筑，不应少于1.0h。http://www.gstxf.com/

    3 其他建筑，不应少于0.5h。

    4 城市交通隧道应符合下列规定：

      1）一、二类隧道不应小于1.5h，隧道端口外接的站房不应小于2.0h；

      2）三、四类隧道不应小于1.0h，隧道端口外接的站房不应小于1.5h。

    5 本条第1款～第4款规定的场所中，当按照本标准第3.6.6条的规定设计时，持续工作时间应分别增加设计文件规定的灯具持续应急点亮时间。

    6 集中电源的蓄电池组和灯具自带蓄电池达到使用寿命周期后标称的剩余容量应保证放电时间满足本条第1款～第5款规定的持续工作时间。

II 照明灯

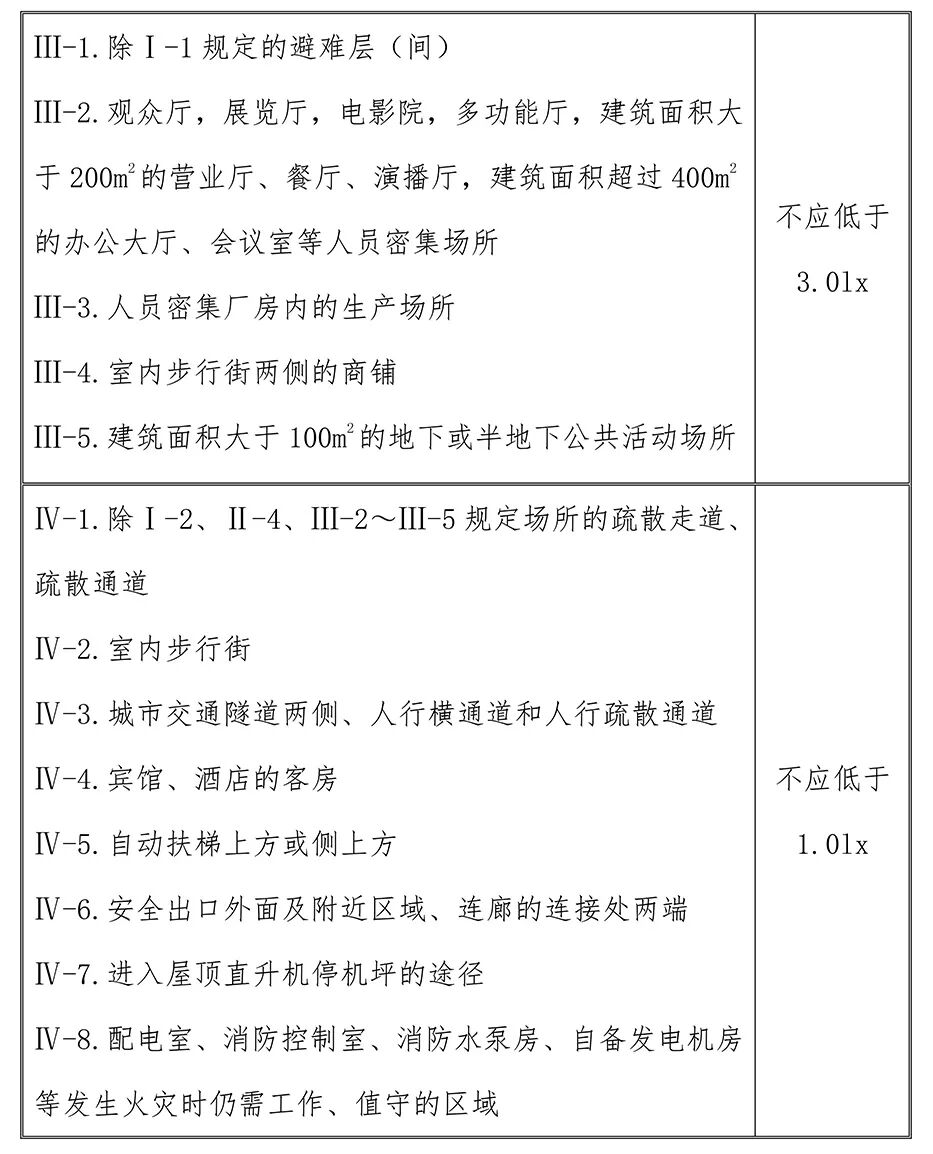

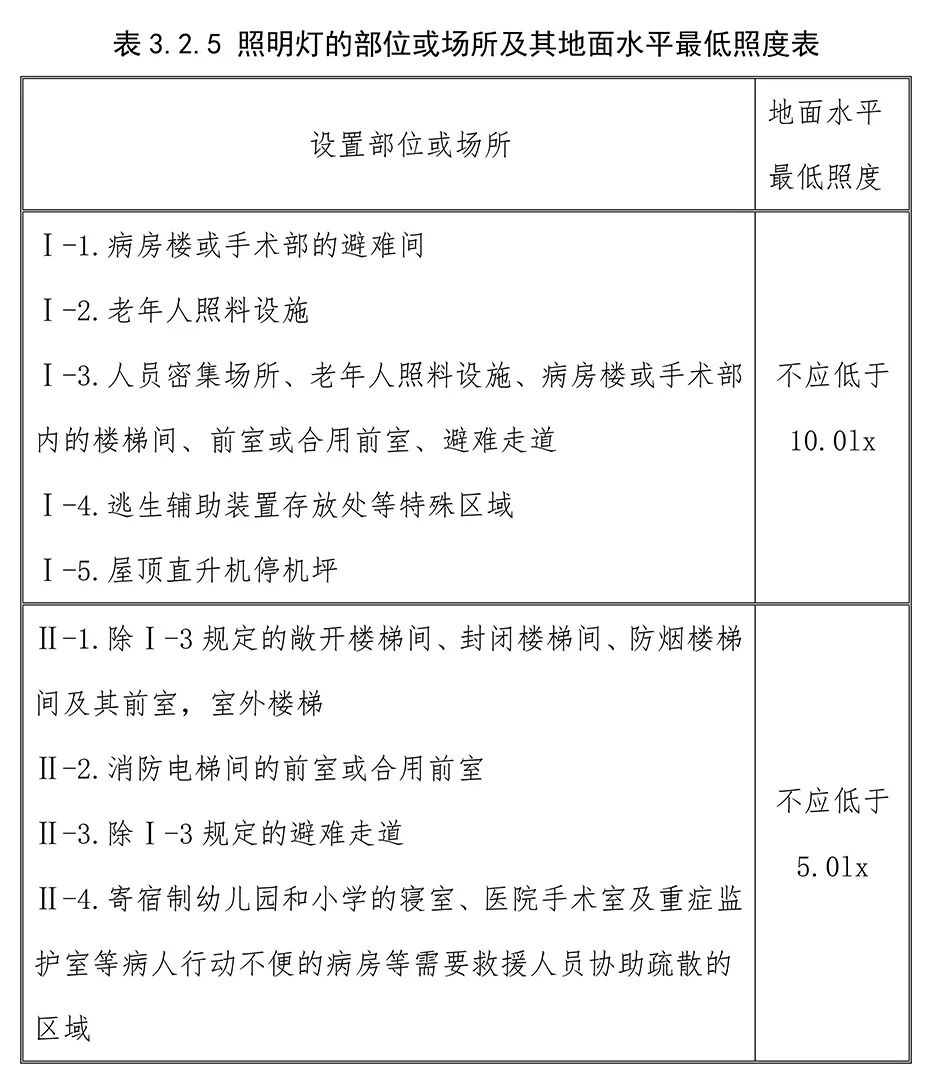

3.2.5 照明灯应采用多点、均匀布置方式，建、构筑物设置照明灯的部位或场所疏散路径地面水平最低照度应符合表3.2.5的规定。

3.2.6 宾馆、酒店的每个客房内宜设置疏散用手电筒。

III 标志灯

3.2.7 标志灯应设在醒目位置，应保证人员在疏散路径的任何位置、在人员密集场所的任何位置都能看到标志灯。

3.2.8 出口标志灯的设置应符合下列规定：

    1 应设置在敞开楼梯间、封闭楼梯间、防烟楼梯间、防烟楼梯间前室入口的上方；

    2 地下或半地下建筑（室）与地上建筑共用楼梯间时，应设置在地下或半地下楼梯通向地面层疏散门的上方；

    3 应设置在室外疏散楼梯出口的上方；

    4 应设置在直通室外疏散门的上方；

    5 在首层采用扩大的封闭楼梯间或防烟楼梯间时，应设置在通向楼梯间疏散门的上方；

    6 应设置在直通上人屋面、平台、天桥、连廊出口的上方；

    7 地下或半地下建筑（室）采用直通室外的竖向梯疏散时，应设置在竖向梯开口的上方；

    8 需要借用相邻防火分区疏散的防火分区中，应设置在通向被借用防火分区甲级防火门的上方；

    9 应设置在步行街两侧商铺通向步行街疏散门的上方；

    10 应设置在避难层、避难间、避难走道防烟前室、避难走道入口的上方；

    11 应设置在观众厅、展览厅、多功能厅和建筑面积大于400m²的营业厅、餐厅、演播厅等人员密集场所疏散门的上方。

3.2.9 方向标志灯的设置应符合下列规定：

    1 有维护结构的疏散走道、楼梯应符合下列规定：

      1）应设置在走道、楼梯两侧距地面、梯面高度1m以下的墙面、柱面上；

      2）当安全出口或疏散门在疏散走道侧边时，应在疏散走道上方增设指向安全出口或疏散门的方向标志灯；

      3）方向标志灯的标志面与疏散方向垂直时，灯具的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，灯具的设置间距不应大于10m。

    2 展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定：

      1）当疏散通道两侧设置了墙、柱等结构时，方向标志灯应设置在距地面高度1m以下的墙面、柱面上；当疏散通道两侧无墙、柱等结构时，方向标志灯应设置在疏散通道的上方。

      2）方向标志灯的标志面与疏散方向垂直时，特大型或大型方向标志灯的设置间距不应大于30m，中型或小型方向标志灯的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，特大型或大型方向标志灯的设置间距不应大于15m，中型或小型方向标志灯的设置间距不应大于10m。

    3 保持视觉连续的方向标志灯应符合下列规定：

      1）应设置在疏散走道、疏散通道地面的中心位置；

      2）灯具的设置间距不应大于3m。

    4 方向标志灯箭头的指示方向应按照疏散指示方案指向疏散方向，并导向安全出口。

3.2.10 楼梯间每层应设置指示该楼层的标志灯（以下简称“楼层标志灯”）。

3.2.11 人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。
