海湾GST-QKP01H、 GST-QKP02H、 GST-QKP04H 型气体灭火控制器/火灾报警控制器接线安装技术

4.1 特点

GST-QKP01H、 GST-QKP02H、 GST-QKP04H 型气体灭火控制器/火灾报警控制器（简称为 QKPH）

是海湾公司为适应工程设计的需要而开发的。QKPH 为典型的气体灭火控制装置，可配接感烟/感温/

火焰探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及

输出模块等，具有火灾探测和气体灭火控制功能，可实现 1、2、4 个防火区的火灾报警和气体灭火

控制。

QKPH 满足 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动控制器》中有关气体

灭火控制器的要求，为室内使用设备。

QKPH 具有以下特点：

 配置灵活、可靠性高

 功能强、控制方式灵活

 窗口化、汉字菜单式显示界面

 模块式开关电源

 2/4 区相应型号可配置打印功能

QKPH 还具有以下功能：

 具有火灾探测及报警功能；

 能控制实现气体灭火设备的启动喷洒；

 QKPH 收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并

联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；

 各区延时启动的延时时间在 0～30 秒连续可调；

 具有停动功能；

 具有手自动转换功能，可分别设置手动和自动工作方式；

 可向火灾报警控制器/消防联动控制器等上传启动控制信号、延时信号、启动喷洒信号、气

体喷洒信号和故障信号等信息；

 自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；

 具有信息记录、查询功能，可保存全部记录最后的 9999 条，火警和操作记录最后的 1000 条

记录。

4.2 主要技术指标

1) 工作电压：交流 AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；

2) 功耗：

 GST-QKP01H：监视状态功耗≤35W；最大功耗 100W；

 GST-QKP02H：监视状态功耗≤60W；最大功率 140W；

 GST-QKP04H：监视状态功耗≤60W；最大功耗 150W。

3) 备用电源：

 GST-QKP01H：2 个 DC12V/5Ah 密封铅酸电池；

 GST-QKP02H/GST-QKP04H：2 个 DC12V/7Ah 密封铅电池。

4) 气体喷洒输出：单个分区输出支持 DC24V/3A；最多支持两区同时输出，每个分区支持不超

过 DC24V/1.5A；输出方式支持脉冲方式/持续方式，可调；

5) 辅助 24V 电源输出：最大 0.3A；

6) 电池充电电流：0.6A~0.8A；

7) 液晶屏规格：480*272 点 24 色 RGB 彩屏；

8) 容量

QKPH 按照型号分别能支持 1、2、4 个区的气体灭火设备，单机能最多实现对 2 个防护区的同

时保护。其中每区所带设备及数量如下：

 电磁阀：1 个，额定电压 DC24V，单区支持最大电流 3A，多区同时输出时只支持每区输出

1.5A；

 压力开关：1 个，常开触点，动作时闭合；

 区域讯响器：1～5 个，编码地址范围 1～242；

 气体喷洒指示灯：1～5 个，编码地址范围 1～242；

 紧急启/停按钮和手自动转换开关：共 1～10 个，编码地址范围 1～242；

 输出模块：1～3 个，编码地址范围 1～242；

 点型感烟探测器：1～20 个，编码地址范围 1～242；

 其它探测器和手动报警按钮（如感温、火焰等）：1～20 个，编码地址范围 1～242；

 声光警报器：1～2 个，非编码。

 手自动指示灯：1～5 个，编码地址范围 1～242。

10) 使用环境

 工作温度：0℃~+40℃

 相对湿度≤95%，不凝露

11) 外形尺寸：

 GST-QKP01H：长 400mm×宽 380mm×厚 125mm；

 GST-QKP02H/GST-QKP04H：长 500mm×宽 380mm×厚 140mm。

12) 外壳防护等级：IP30

13) 重量：

 GST-QKP01H：约 10kg；

 GST-QKP02H/GST-QKP04H：约 13kg。

14) 壁挂安装于防护区门口，支持侧面和背面进线方式。

4.3 结构特征、安装与布线

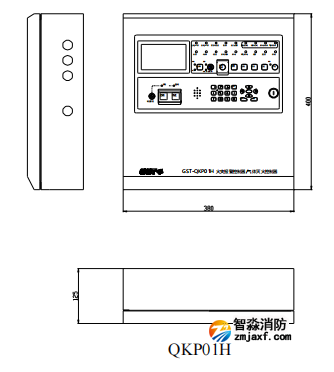

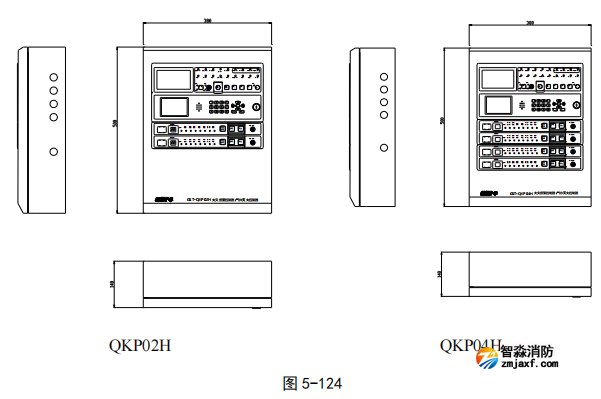

QKPH 外观示意图如图 5-14 所示。

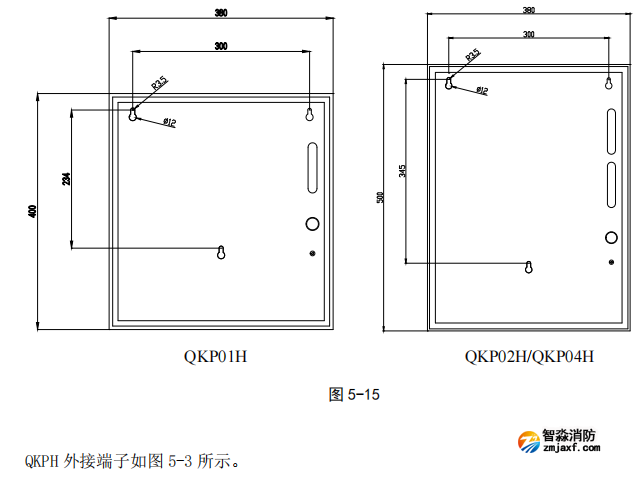

QKPH 采用壁挂式安装，安装尺寸如图 5-2 所示。用 3 个 M6 的膨胀螺栓将其固定在牢固的墙壁

上。

其中：

共用接线端子：

 L、N、PE：交流 220V 接线端子。

 S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出 DC24V

信号。

 24V、G：各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指

示灯和输出模块供电。

 CAN-L、CAN-H：配置 CAN 通讯卡，包含此端子，用于和消防联动控制器相连的通

讯总线端子。

每分区的接线端子：

 Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯

响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。

 YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻

为 4.7kΩ/0.25W。

 DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于 DC0.7V，启

动时输出 DC24V 电压且最大 3A 的信号。终端匹配电阻为 4.7kΩ/0.25W。

布线要求:

 通信总线(Z1,Z2)应选用截面积≥1.0mm2的双绞线，最长不超过 500m。

 电源输出(24V,G)连接线应选用截面积 1.0~2.0mm2

RV 线，最长不超过 500m。

 驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5mm2

RV 线。如果电缆长度大于 50m，

则选用截面积≥2.5mm2

RV 线。应计算线损压降、保证电磁阀的最低工作电压。

 外接通讯总线连线应选用截面积≥1.0mm2 双绞线，配置 CAN 通讯卡时最大线长不超过

3000m。

 其它端子连接线应选用截面积≥1.0mm2

RV 线。

 交流电源线应采用耐压 750V 以上的三芯绝缘线。

 QKPH 机壳接地线宜用截面积≥4mm2 的铜导线，接地电阻应小于 4Ω。

4.4 应用方法

QKPH 可通过本地网卡与火灾报警控制器/消防联动控制器联网，示意图如图 5-4 所示。
