根据应急管理部消防救援局公开火灾大数据统计，国内每年电气火灾占民用及工业建筑火灾总量30.4%，高居各类火灾首位，其中低压配电系统线路绝缘老化、接地故障剩余电流超标、母排及接线端子异常温升三类隐患，占据电气火灾起火诱因87%以上。传统配电运维依靠人工巡检、红外测温，存在滞后性强、盲区多、无法全天候在线监测等短板。本文结合GB 14287-2005《电气火灾监控系统》全套国家标准，深度拆解海湾GST-DH9000系列新一代数字化电气火灾监控系统整体架构、总线通信逻辑、分层防控机制，对比传统分体式监控方案技术痛点，阐述该系统在低压0.4kV配电回路中前置预警、故障定位、分级联动的核心技术优势，为建筑电气消防设计、招投标选型、整体系统深化提供完整技术依据。
1 国内低压配电电气火灾核心成因及传统防控痛点
低压配电系统电气火灾区别于明火火灾，具备隐蔽性强、前期无明火、温升缓慢、突发引燃四大特征，核心故障分为三类：第一类为剩余电流漏电故障，线缆绝缘层受潮、老化、机械破损后，相线对地产生非正常泄漏电流，电流转化为热能持续堆积，逐步引燃周边桥架可燃物；第二类为接触电阻过大温升故障，配电柜接线端子松动、母排搭接不实、线缆压接不到位，回路工作电流正常但接点局部温度急剧飙升，短时即可击穿绝缘；第三类为谐波干扰叠加故障，当下商业综合体、数据中心大量变频器、LED照明、UPS非线性负载投入使用，配电系统谐波畸变率超标，干扰常规漏电探测器采样精度，造成误报、漏报频发。
现阶段传统电气火灾监控方案普遍存在三大技术短板：一是早期RS485半双工总线无冲突避让机制，多设备同时上传数据出现报文冲突，报警延迟可达3-5秒；二是探测器阈值固定不可远程微调，不同负荷工况无法适配动态漏电阈值；三是系统无分级管理逻辑，所有报警统一声光提示，无法区分预警、火警、设备故障、总线故障四类信号，运维人员无法快速定位故障等级。上述痛点也是老旧电气火灾系统改造的核心刚需。
2 海湾GST-DH9000电气火灾监控系统分层整体架构详解
海湾DH9000系列采用三层分布式数字化总线架构，自上而下分为监控管理层、总线传输层、现场探测执行层，全系统无极性两线制总线组网，兼容消防报警主机一体化联动，完美适配新建建筑及老旧配电消防改造项目，系统拓扑示意图如下：
【配图1：海湾DH9000电气火灾监控系统整体拓扑图，标注监控主机、总线隔离器、组合式探测器、剩余电流互感器、温度传感器、消防主机联动接口六大模块，标注无极性两线总线走向】
2.1 监控管理层：GST-DH9000立柜/琴台主机+DH9300图形显示系统

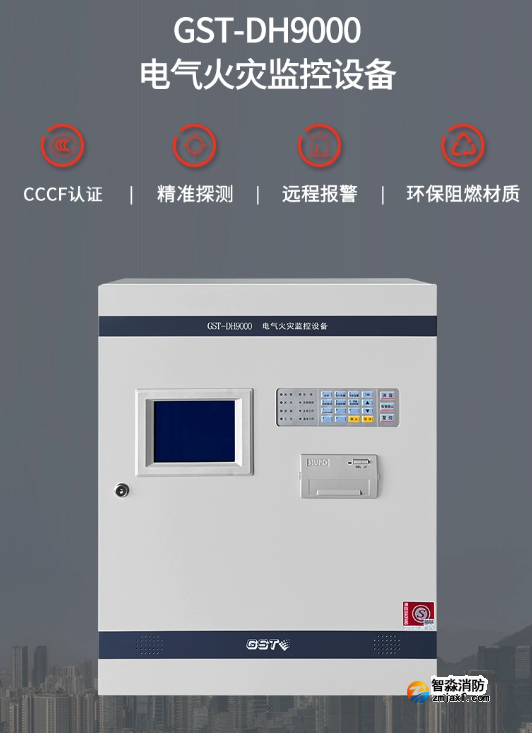

管理层为系统核心中枢，包含立柜式DH9000G、琴台式DH9000/T、壁挂式DH1000H三款主机，适配不同消防控制室安装场景。主机搭载4.3英寸480×272高清彩色液晶显示屏，支持实时回路电流、温度数据可视化展示，内置10级可自定义剩余电流报警阈值，可单独配置每一路探测器报警后延时断电时长（0-60s可调），规避瞬时波动电流造成的误断电。同时设备标配RS232、光电隔离RS485双通讯接口，可无缝对接海湾消防火灾报警控制器，实现电气火灾隐患与明火火灾一体化联动管控。
2.2 总线传输层：数字化无损冲突总线+DH9600总线隔离器
该层为海湾专利核心技术，区别于通用RS485总线，搭载数字化无损冲突避让算法，总线上所有探测器分时上传数据，彻底杜绝报文冲突问题，单回路总线最长通信距离可达1200m，满足大型园区、多楼栋配电远距离监测需求。配套DH9600总线隔离器具备短路自动隔离、故障自愈复位功能，单段总线短路仅隔离故障支路，其余回路设备正常运行，大幅提升系统整体稳定性。
2.3 现场探测执行层：全品类探测器+配套传感单元
执行层覆盖全场景探测设备，包含多路分体式剩余电流探测器、单回路组合式电流温度一体化探测器、独立测温探测器三大类，搭配开口/闭口全规格剩余电流互感器、耐高温贴片式温度传感器，可分别监测总配电柜、楼层配电箱、末端动力柜三级配电回路，实现从高压配电室到末端用电设备的全链路电气隐患监测。
3 系统核心差异化技术优势
相较于市面通用同类产品，海湾DH9000系统具备四大核心技术亮点：第一，总线无极性接线，施工现场无需区分正负极，降低接线错误故障率；第二，总线供电模式，现场探测器无需外接220V工作电源，减少现场取电施工难度；第三，自适应谐波抑制算法，针对非线性负载产生的3次、5次谐波精准过滤，漏电监测误报率降低90%以上；第四，本地+云端双重事件存储，主机可本地存储99条故障及报警记录，搭配上位机软件可实现全年电气运行数据追溯，满足消防年检数据溯源要求。
4 适用场景及结语
本系统严格符合GB 14287.1-2005全套国标要求，适配医院病房楼、大型商超、学校、轨道交通、古建筑、高层住宅等全部强制要求安装电气火灾监控系统的人员密集及高危场所。整体分布式架构兼顾稳定性、扩展性与施工便捷性，既适合新建项目标准化设计，也适配老旧小区、旧厂房不停电改造场景。后续文章将逐一拆解系统内主机、探测器、互感器等单品技术参数与施工工艺，全面覆盖设计、施工、调试、运维全流程技术要点。
