海湾消防火灾自动报警系统接线施工需严格遵循GB 50166《火灾自动报警系统施工及验收标准》及海湾设备原厂技术规范，整体布线接线是系统稳定运行的基础，所有施工环节需统一标准、规范工艺，杜绝接线隐患。本规范适用于海湾全系列火灾报警控制器、现场探测设备、联动设备的整体布线与基础接线施工，是所有分项设备接线的通用准则。
在线材选型方面，海湾消防系统明确规定，信号总线统一采用ZR-RVS 2×1.5mm²多股铜芯绝缘双绞阻燃软导线，电源线采用ZR-RVS 2×2.5mm²阻燃双绞线，高危场所、高层建筑需升级为WDZN低烟无卤耐火线缆，保障火灾场景下线路完好性。线材颜色需统一区分，信号总线常规采用红蓝双色线，24V电源线采用红黑双色线，全程颜色一致，便于后期检修排查。所有线缆铜芯纯度需达标，无断芯、氧化、破皮等缺陷，绝缘层耐压强度满足消防电气施工标准。
管路敷设与线路隔离是接线施工的核心前置要求。系统所有传输线路必须采用金属管、阻燃硬质塑料管或封闭式金属线槽保护，严禁裸线敷设。不同电压等级、不同电流类别的线路严禁同管敷设，报警信号总线、24V联动电源线、消防直启线、通讯线需分管路独立布线，杜绝电磁干扰。同时，不同防火分区的报警线路不得穿入同一根管或同一线槽槽孔，避免火灾跨区蔓延引发线路故障。管路敷设需遵循间距标准，管路无弯曲长度超30m、1个弯曲超20m、2个弯曲超10m、3个弯曲超8m时，必须增设专用接线盒，保证线路敷设顺畅、接线便捷。

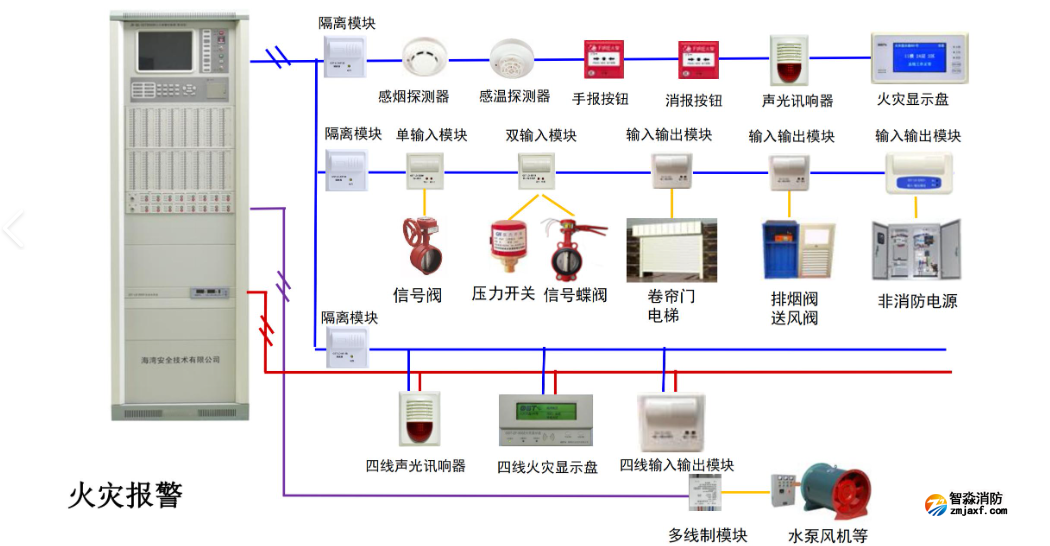

线路敷设工艺上，海湾系统总线采用树形敷设方式，无需环形布线，但分支数量不宜过多，单回路敷设长度不宜超过1000m，回路环阻需控制在40Ω以内，线路过长时需增大线缆截面积或加装回路中继器，保障信号传输稳定。管内、线槽内导线严禁出现接头、扭结、挤压破损，所有线路接头必须设置在专用接线盒内，采用焊接或端子压接方式连接，绝缘包裹严密牢固。线缆敷设完成后需预留合理余量，设备端预留15-20cm余量，控制柜端预留30-50cm余量，便于设备安装、调试与后期维修。
接线基础工艺要求严格，所有导线剥线时不得损伤铜芯，剥线长度适配端子规格，压接紧实无松动、无虚接、无外露铜芯。控制柜内配线整齐有序，分层绑扎固定，无交叉缠绕，走线横平竖直。所有接线端子一孔一线，严禁一孔多线、虚压、漏压，螺栓紧固力度适中，防止长期运行松动打火。接线完成后需统一粘贴线缆标签，标注回路编号、设备类型、点位编号，标签清晰耐久、统一规范。
线路检测验收是整体接线的收尾关键环节。接线施工完毕后，需使用兆欧表检测线路绝缘电阻，线间、线对地绝缘电阻值不得小于20MΩ，摇动速度保持120r/min，读取1分钟稳定数值。同时用万用表检测回路环阻、线路通断，排查短路、断路、接地故障。严禁带电接线、带电改线，所有接线操作必须在设备断电状态下进行，检测合格后方可接入设备调试，确保整个系统布线接线符合安全与运行标准。
