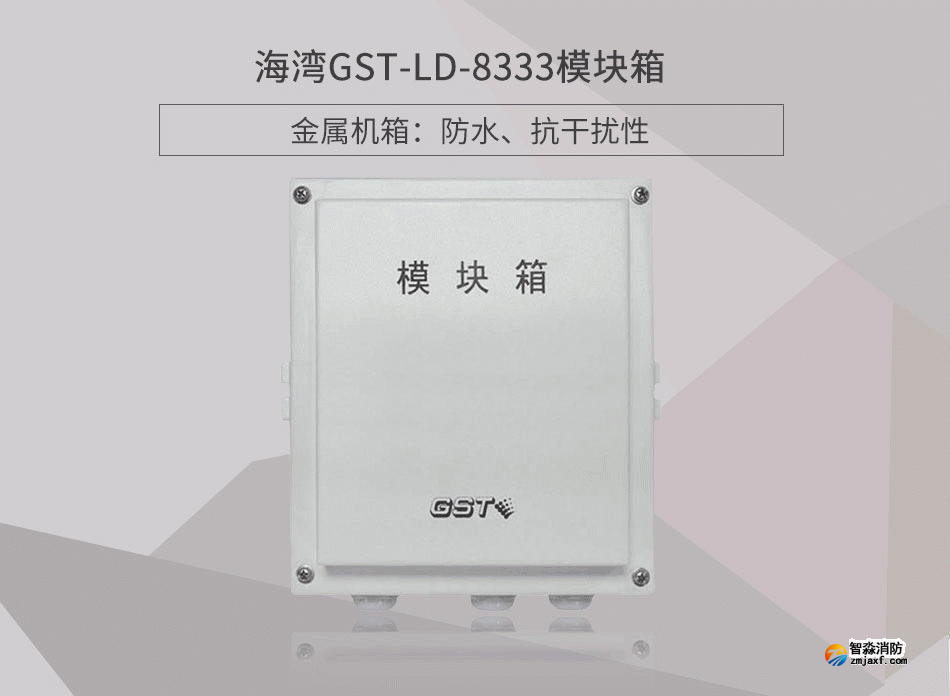

海湾GST-LD-8333模块箱（船用）
一、海湾GST-LD-8333模块箱概述
GST-LD-8333编址接口模块(以下简称模块)可与GST-HX-F8501(Ex)本安型火灾声警报器或GST-HX-F8502(Ex)
本安型火灾声光警报器（以下简称本安型警报器）配接，组成本安型防爆系统。模块接收到火灾报警控制器（以下简称控制器）
发出的启动命令或外控“S”、“G”闭合触点信号后，启动现场的本安型警报器，并将动作信息传回控制器。当出现DC24V电源
故障或与现场的本安型警报器连线发生故障时，将向控制器发送故障信号并点亮故障灯。

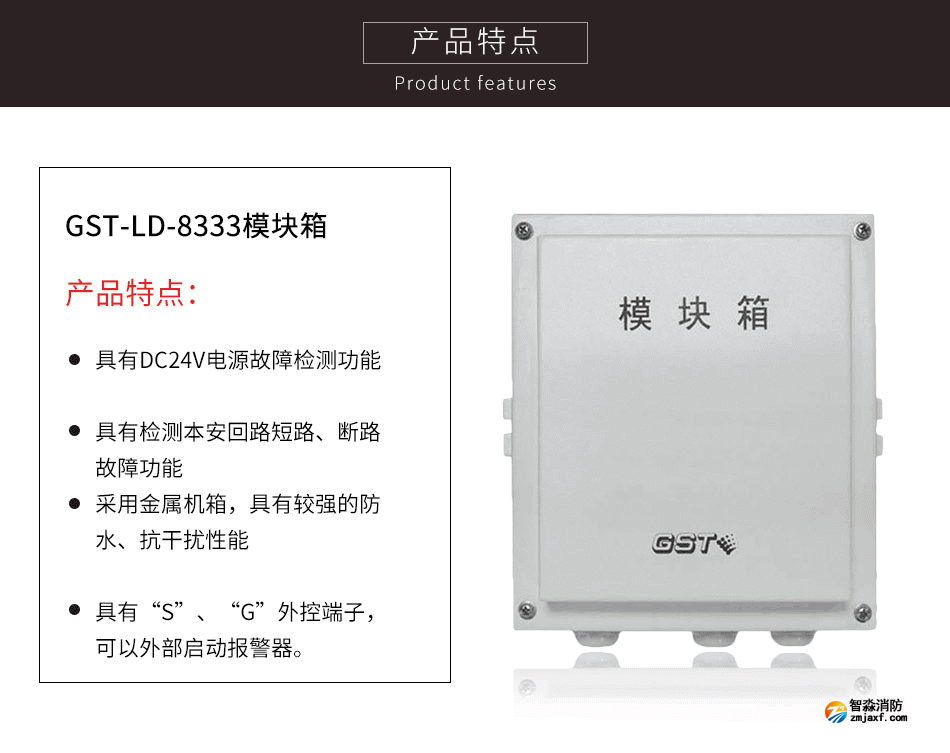

二、海湾GST-LD-8333模块箱特点
1.具有DC24V电源故障检测功能；
2.具有检测本安回路短路、断路故障功能；
3.采用金属机箱，具有较强的防水、抗干扰性能；
4.具有“S”、“G”外控端子，可以外部启动报警器。

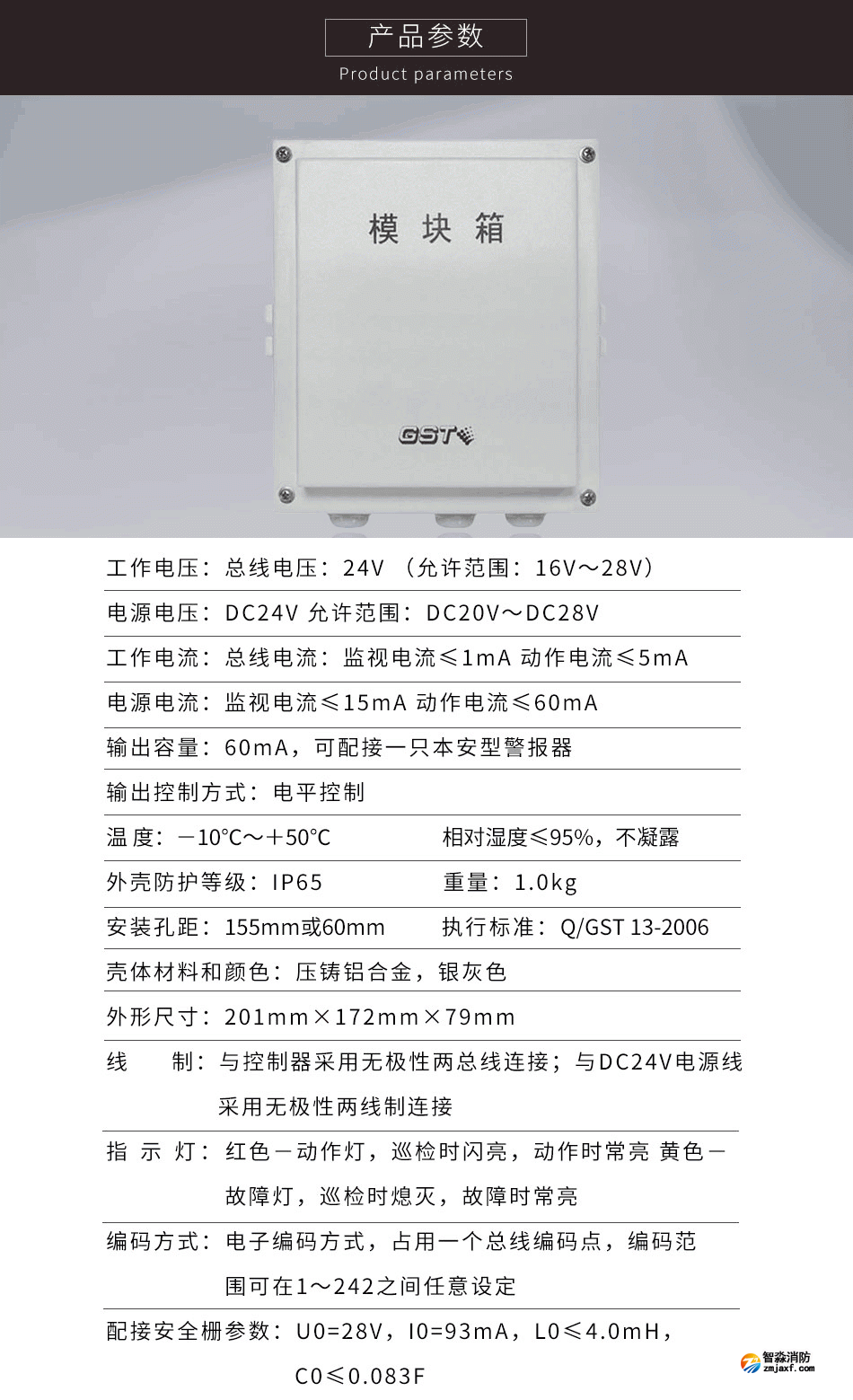

三、海湾GST-LD-8333模块箱技术特性
| 工作电压 | 总线电压：24V 允许范围：16V～28V |
| 电源电压 | DC24V 允许范围：DC20V～DC28V |
| 工作电流 | 总线电流：监视电流≤1mA 动作电流≤5mA 电源电流：监视电流≤15mA 动作电流≤60mA |
| 输出容量 | 60mA，可配接一只本安型警报器 |
| 输出控制方式 | 电平控制 |
| 配接安全栅参数 | U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F |
| 编码方式 | 电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定 |
| 指示灯 | 红色－动作灯，巡检时闪亮，动作时常亮黄色－故障灯，巡检时熄灭，故障时常亮 |
| 线制 | 与控制器采用无极性两总线连接；与DC24V电源线采用无极性两线制连接 |
| 使用环境 | 温度：－10℃～＋50℃相对湿度≤95%，不凝露 |
| 外形尺寸 | 201mm×172mm×79mm |
| 外壳防护等级 | IP65 |
| 壳体材料和颜色 | 压铸铝合金，银灰色 |
| 重量 | 1.0kg |
| 安装孔距 | 155mm或60m |

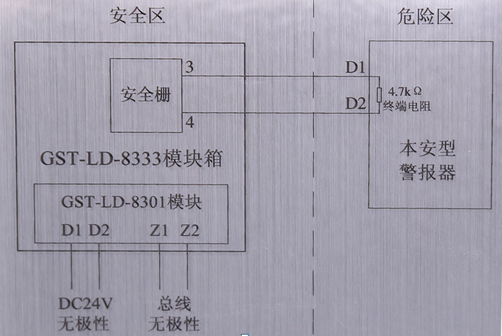

四、海湾GST-LD-8333模块箱接线
