自压式气体灭火系统、内储压式气体灭火系统、外储压式气体灭火系统的区别及应用？

制作不易，欢迎点赞、评论、转发！您的助力是我更新最大的动力！

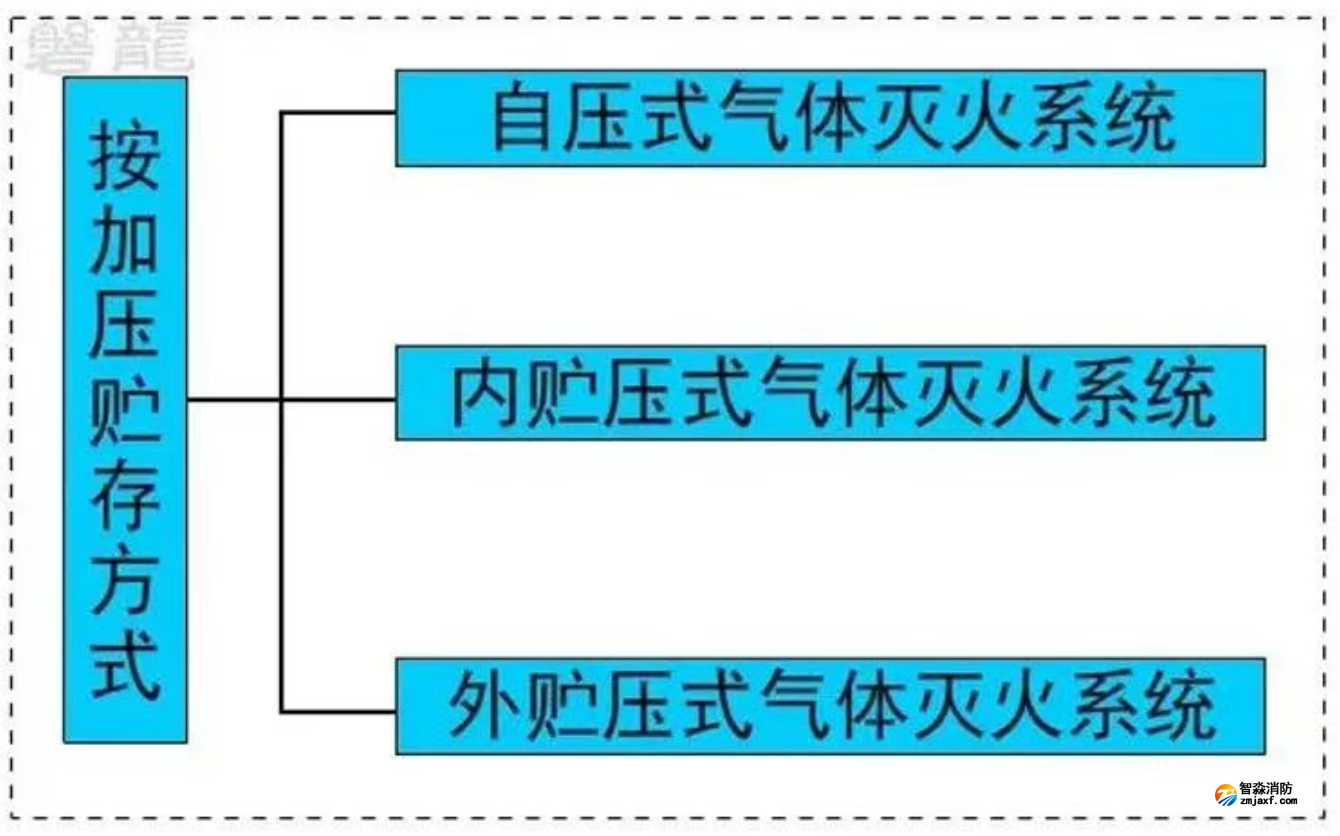

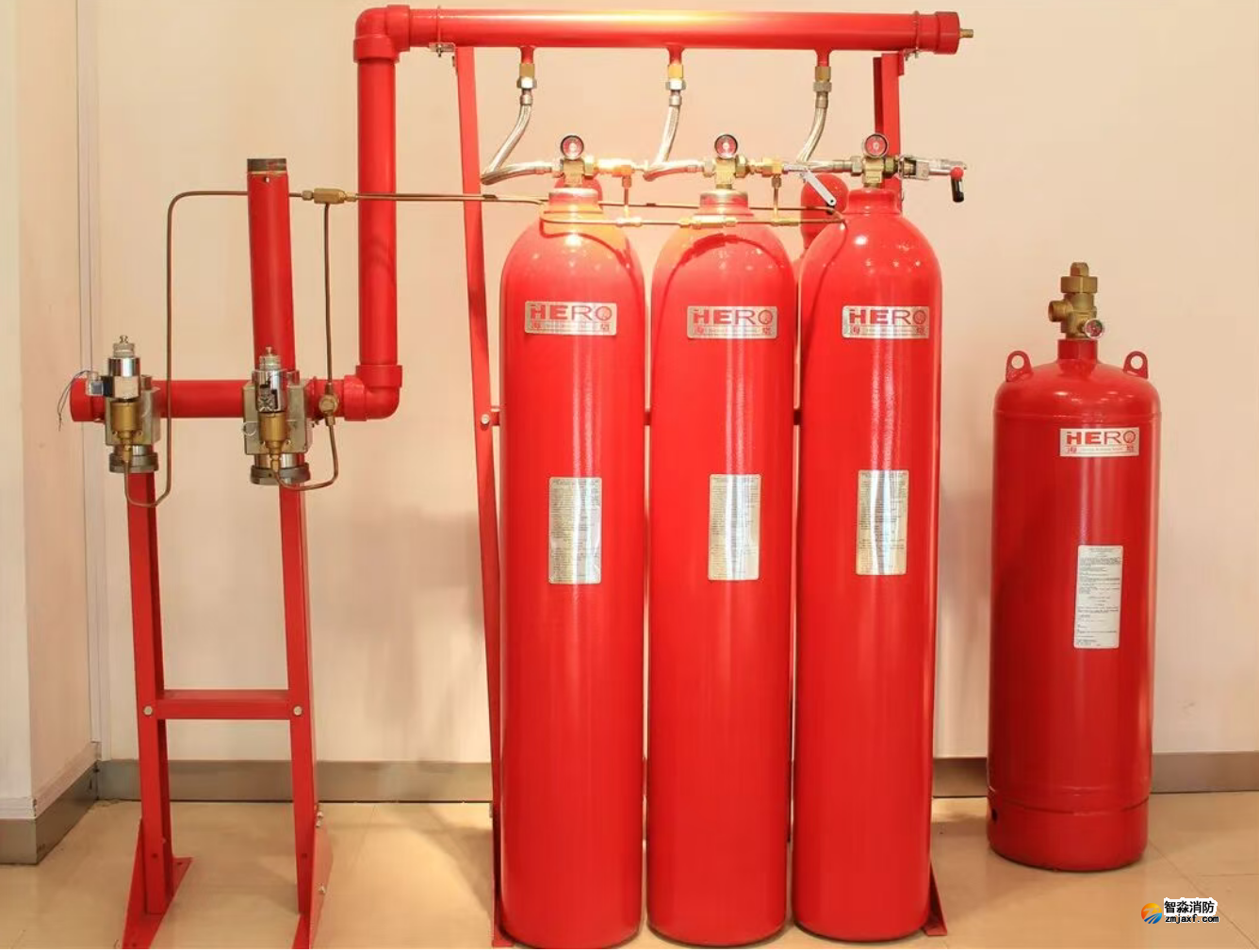

气体灭火系统根据加压贮存方式可分为：自压式气体灭火系统、内贮压式气体灭火系统、外贮压式气体灭火系统，这三种方式的原理和区别是什么？此篇以此为探讨！

根据《气体灭火系统及部件》 GB25972-2024 >术语可知：

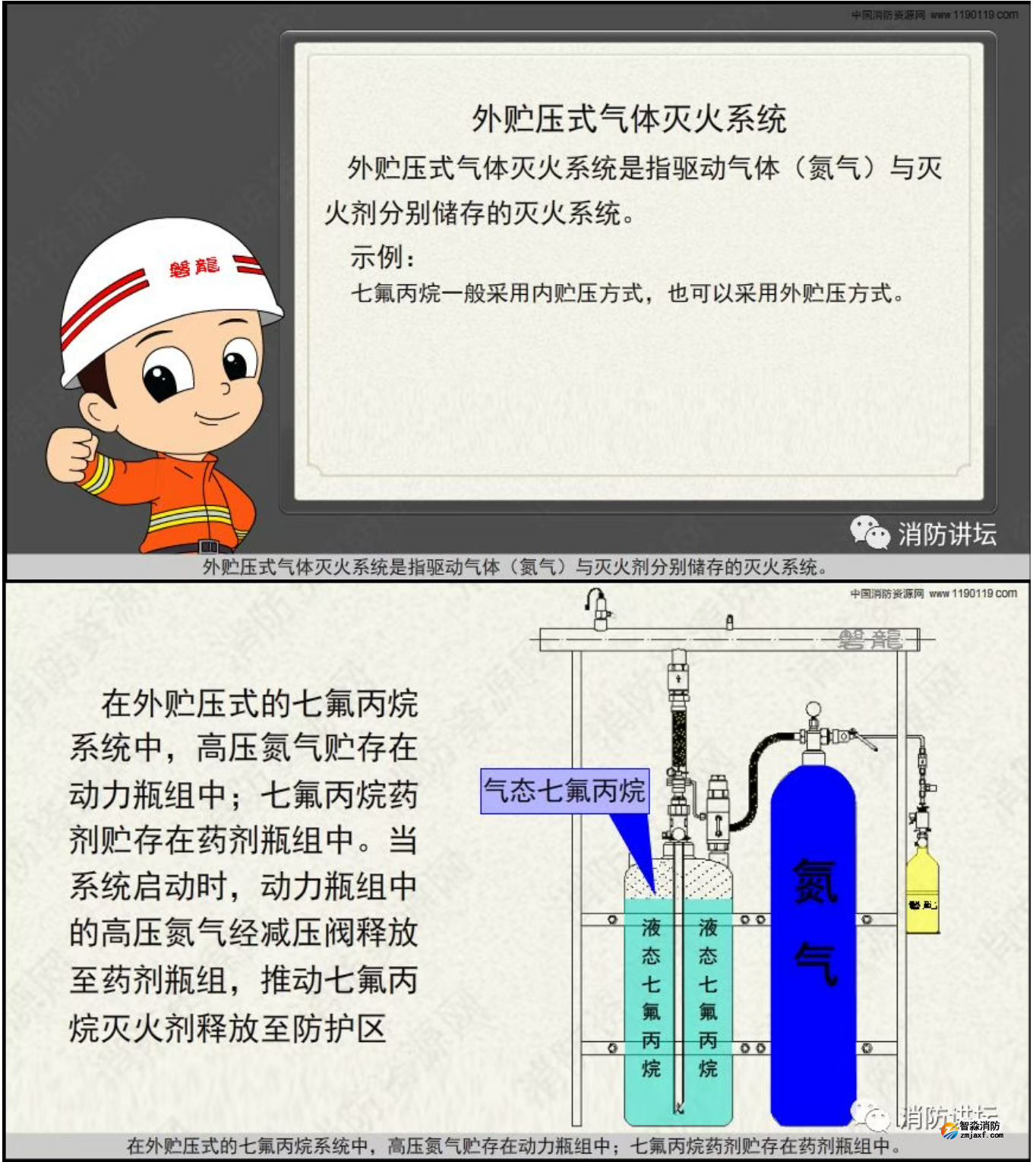

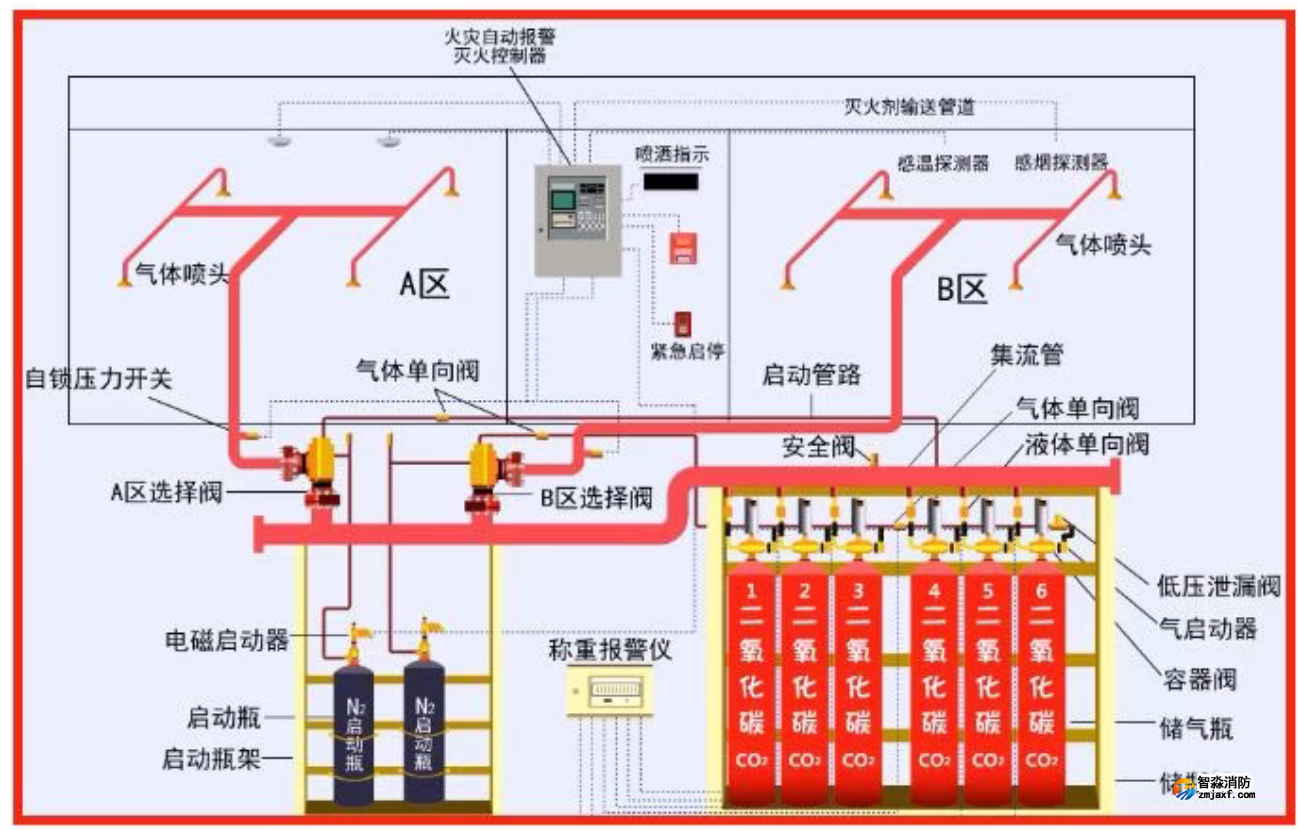

外贮压式灭火系统是指灭火剂瓶组中的灭火剂由外置的驱动气体瓶组按设计压力对其进行增压并输送的灭火系统。

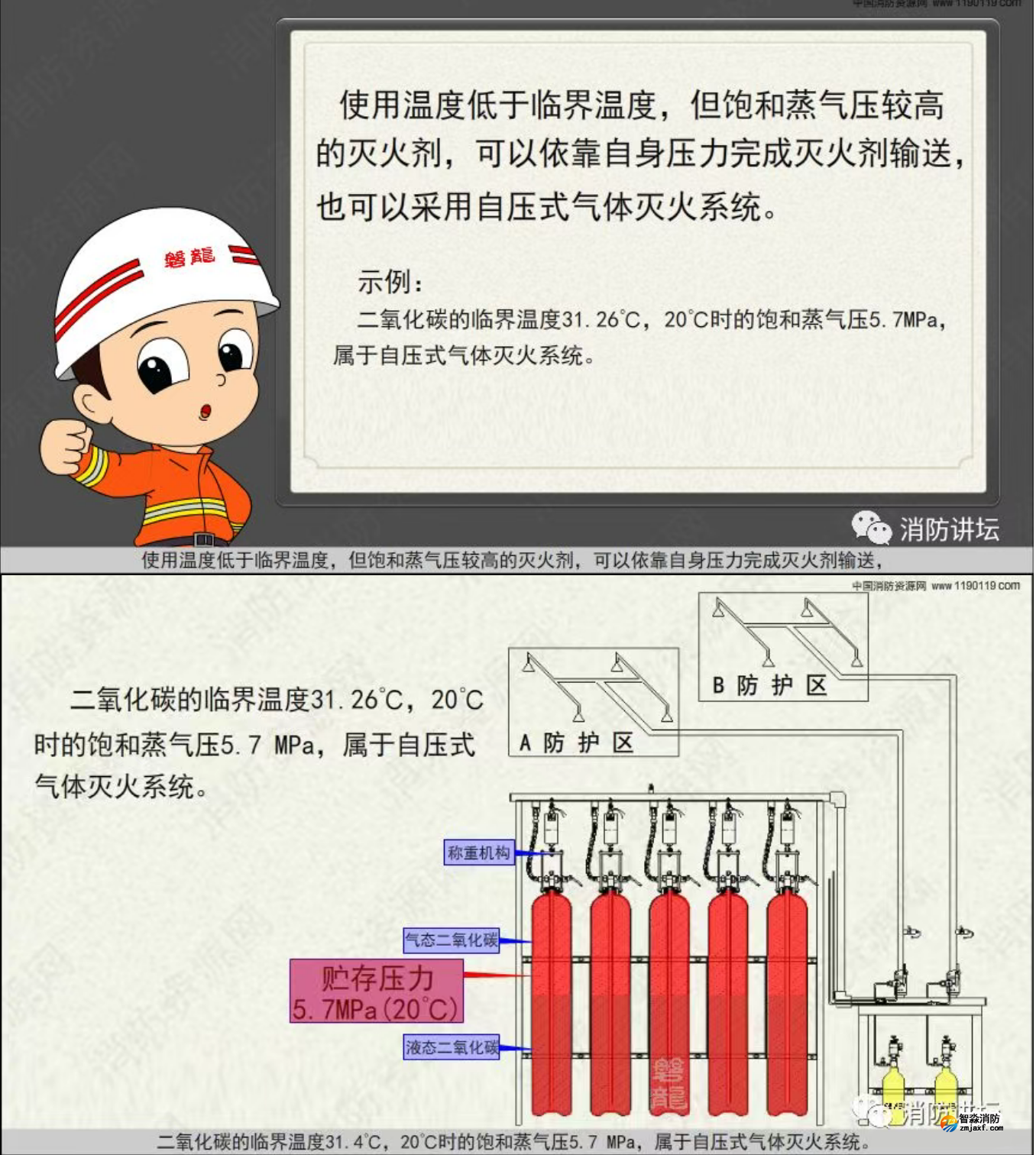

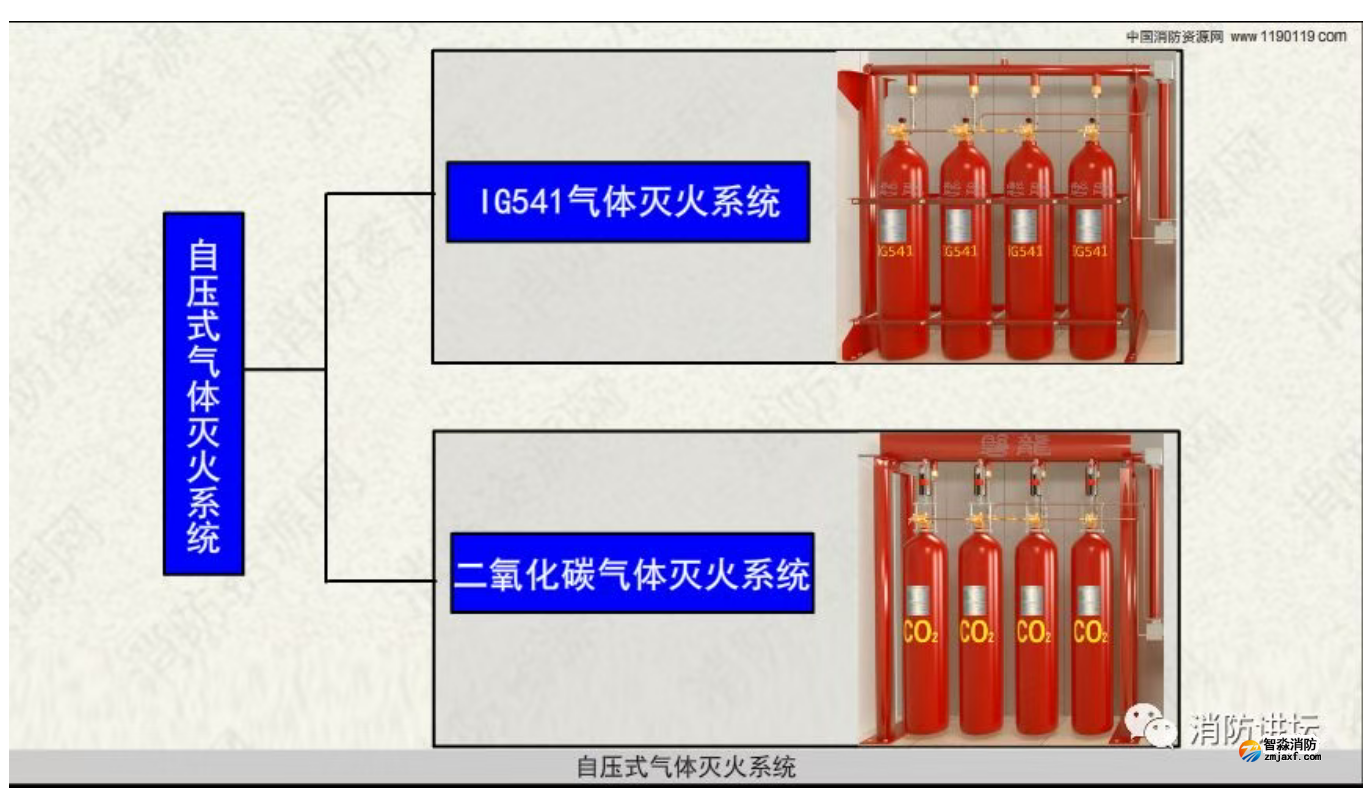

自压式灭火系统是指灭火剂瓶组中的灭火剂依靠自身压力进行驱动的灭火系统。

这三类系统的核心区别就在于为灭火剂提供输送动力的“压力来源”不同。下面就分别展开，详细解析其工作原理：

1. 自压式气体灭火系统

这是原理最简单直接的一类。

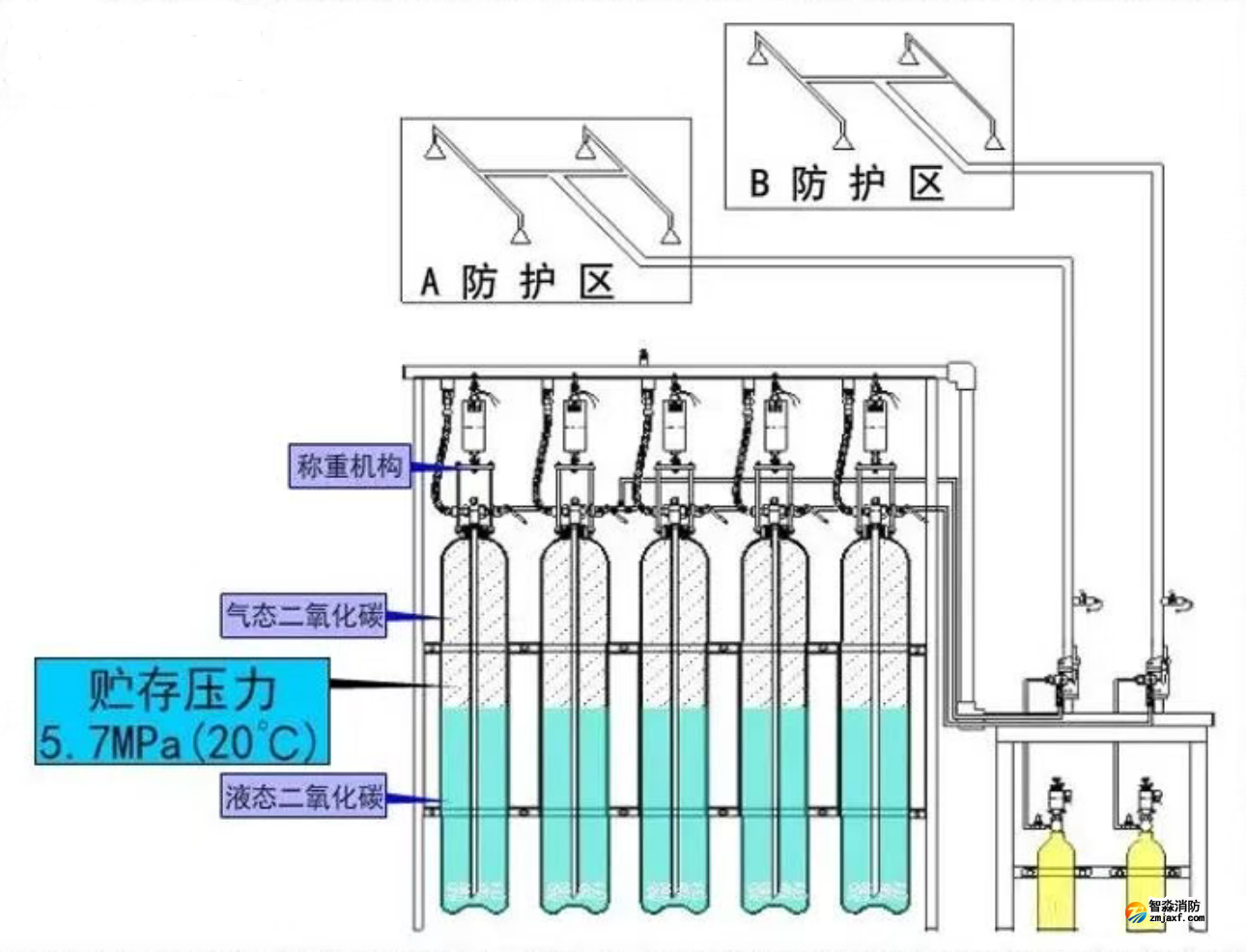

压力来源：完全依靠灭火剂自身在常温下的饱和蒸气压力。灭火剂以液态储存在高压容器内，其上方自然形成的蒸气压力就是输送动力。

工作流程：

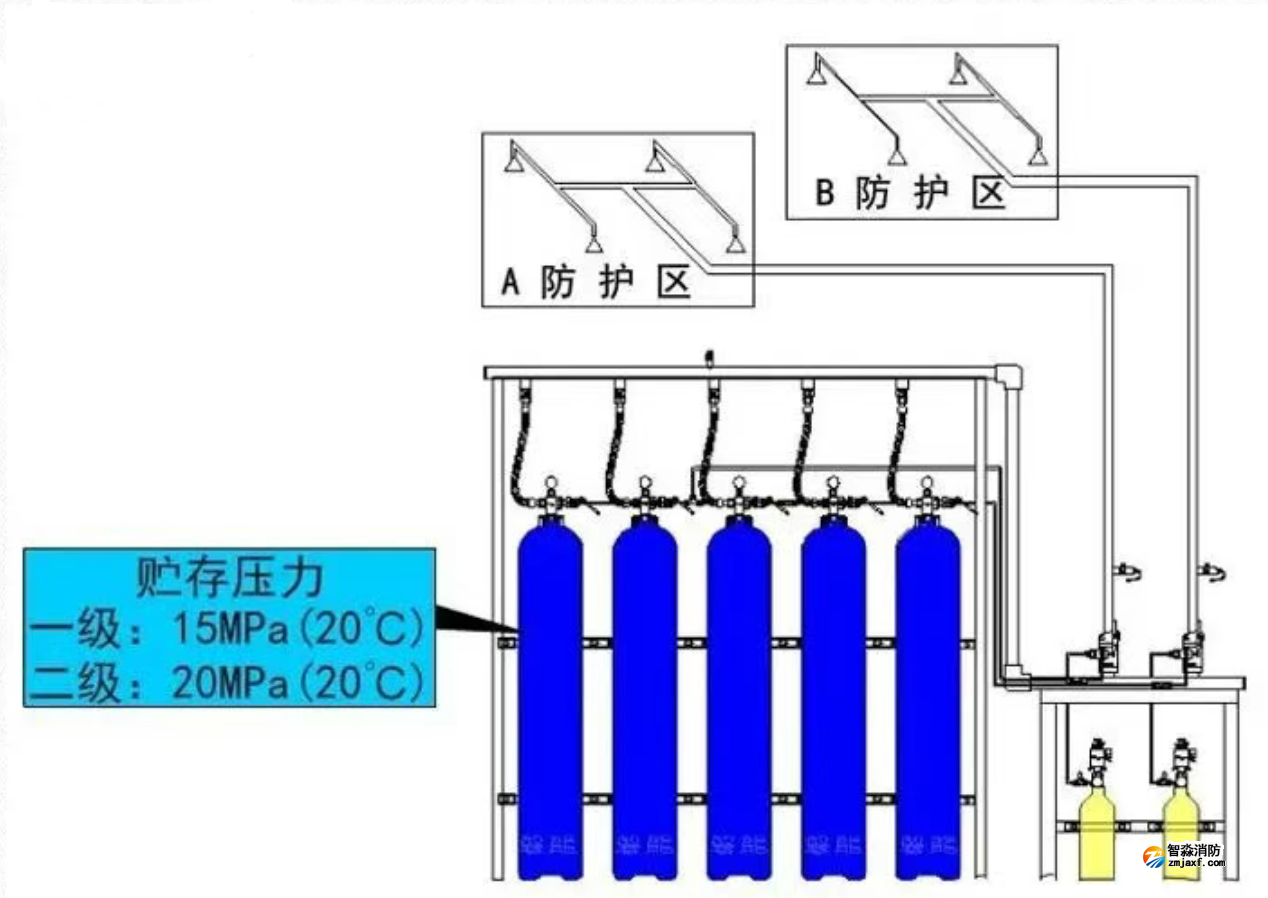

灭火剂（如IG541惰性气体混合物）在高压钢瓶内，以液态/气态共存的形式储存。

系统启动时，瓶头阀打开；瓶内顶部的气态灭火剂和底部的液态灭火剂，在自身饱和蒸气压的推动下，一同进入管网，经喷嘴喷出实施灭火。

关键特点：系统无需额外的驱动气体，结构最简单。但压力取决于灭火剂的物理性质（沸点、温度等），输送距离和提升高度有限。

2. 内储压式气体灭火系统

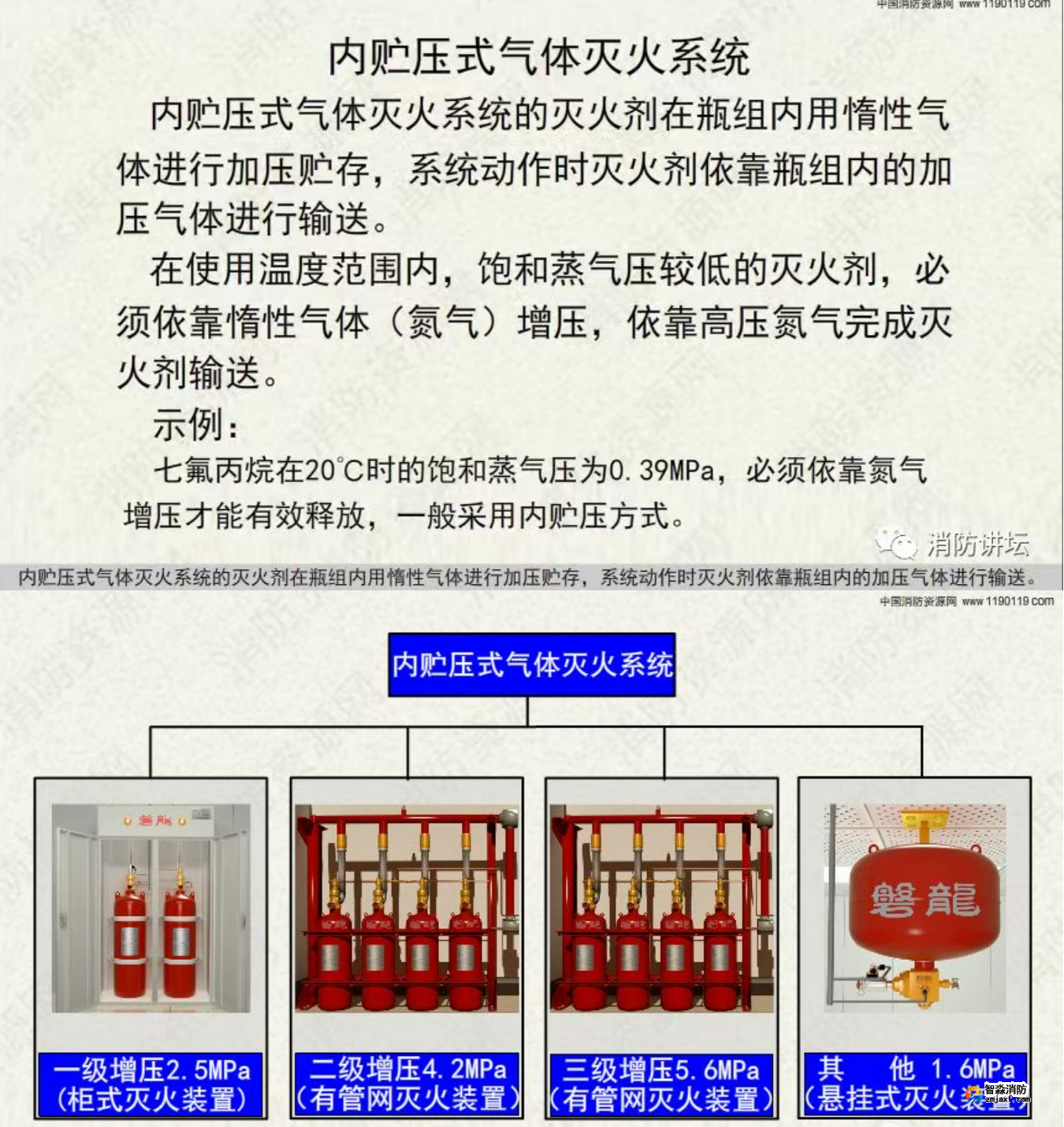

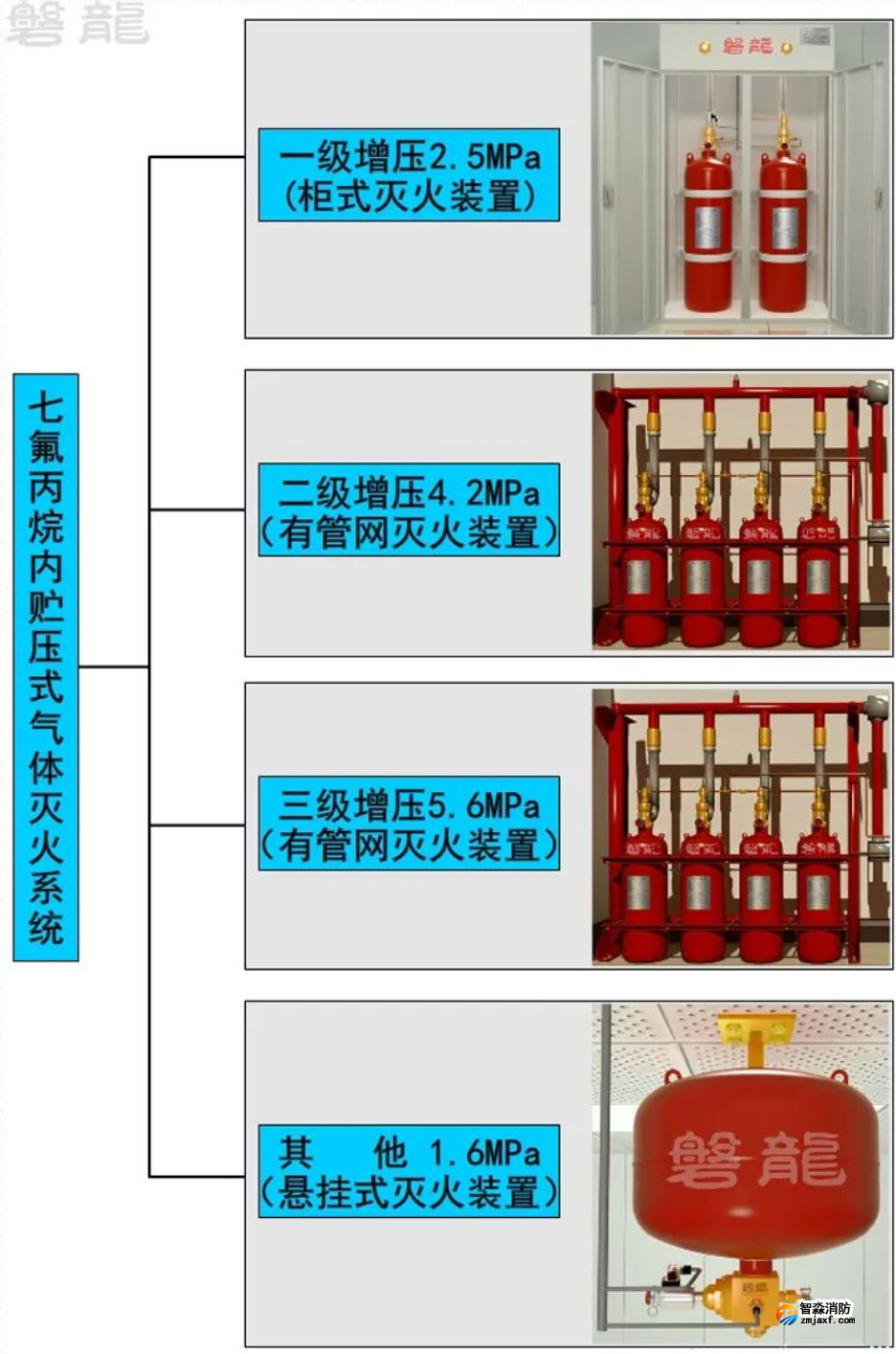

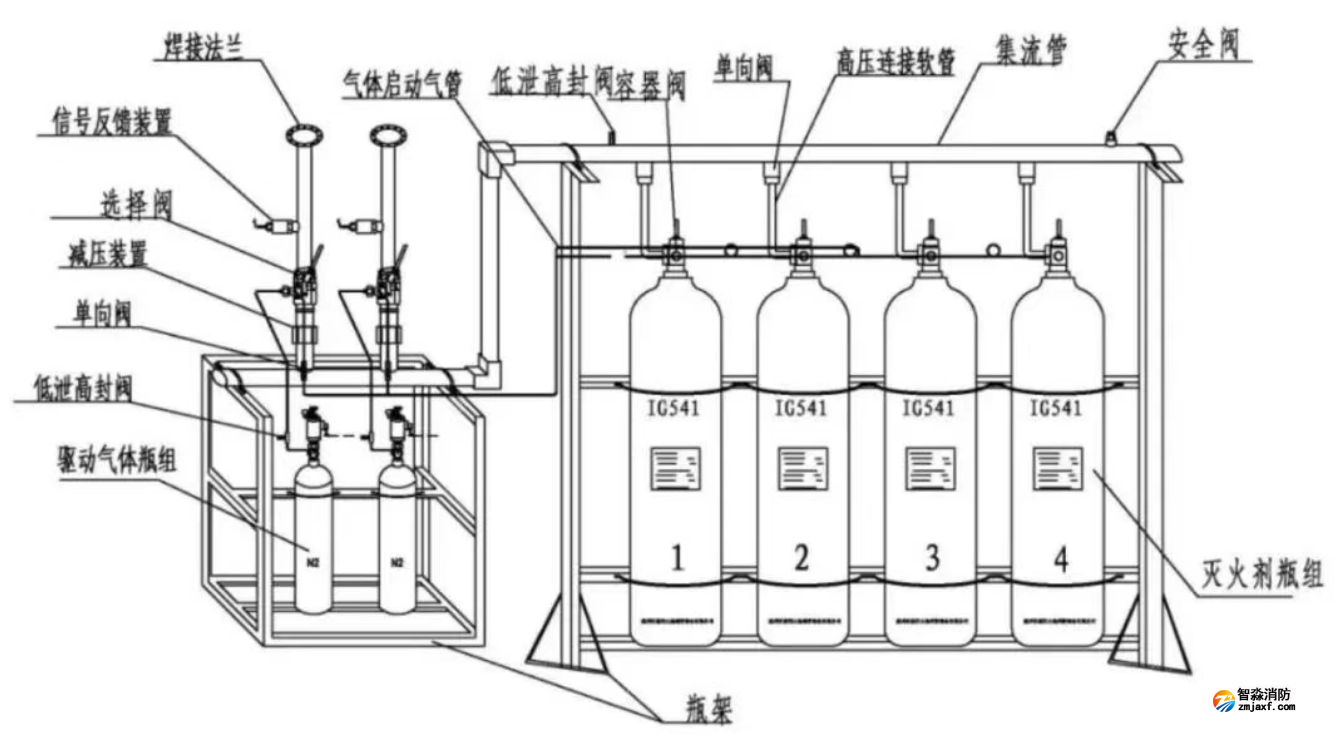

内储压式气体灭火系统的构成？根据《气体灭火系统及部件》 GB25972-2024 >5.2.2.1 内贮压式灭火系统至少应由灭火剂瓶组、启动气体瓶组（适用时）、连接管、单向阀、选择阀（适用时）、驱动装置、集流管、喷嘴、信号反馈装置、安全泄放装置、控制装置、低泄高封阀（适用时）、管路管件等部件构成。

这是目前应用最广泛的气体灭火系统类型，其核心在于 “预先加压”。

压力来源：在灭火剂储存容器内部，预先充装一定压力的氮气（N₂） 作为驱动气体。驱动气体与液态灭火剂直接接触，共存于同一瓶组内。

工作流程：

灭火剂（如七氟丙烷）以液态形式储存在容器底部，其上部空间充满了高压氮气，共同维持一个均衡的高压状态。

系统启动时，瓶头阀打开；瓶内上部的高压氮气立即膨胀，挤压下部的液态灭火剂，使其通过虹吸管流出瓶外，进入管网，经喷嘴雾化喷出。

关键特点：响应速度快（压力就在瓶内），系统紧凑。但灭火剂的输送距离和提升高度受限于瓶内的初始压力（通常为2.5MPa或4.2MPa）。

3. 外储压式气体灭火系统

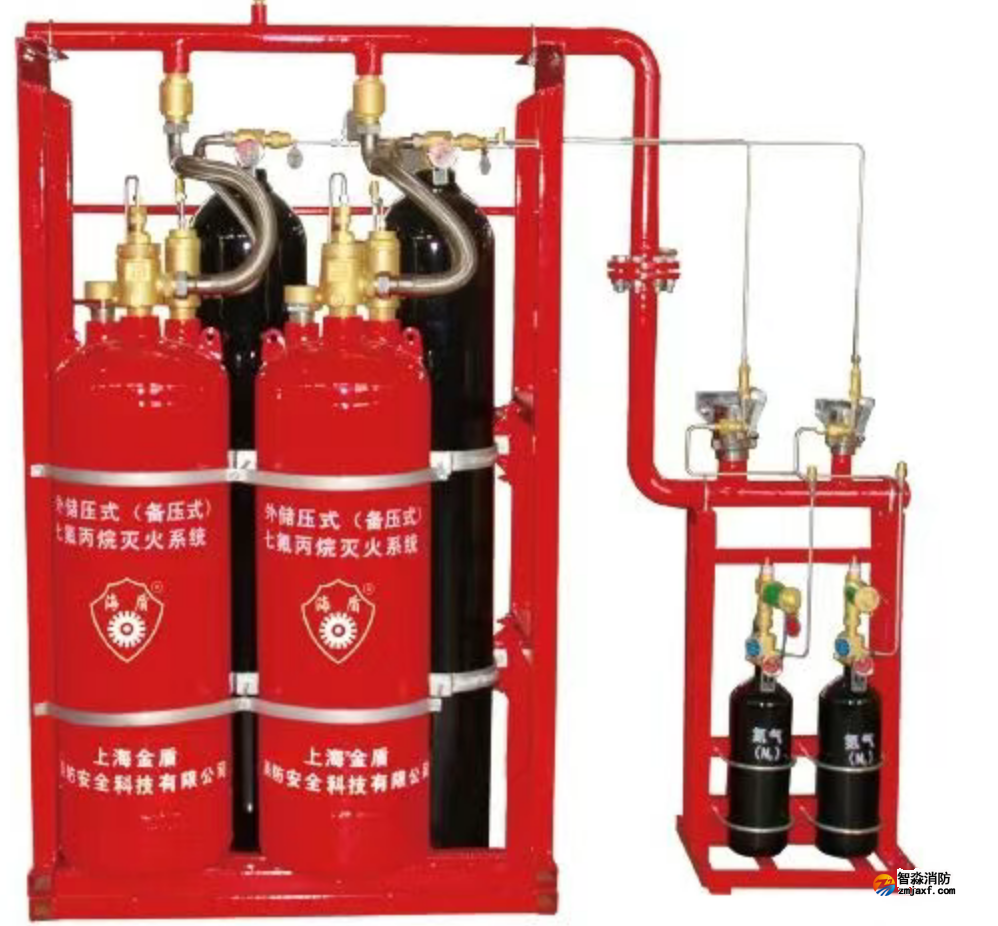

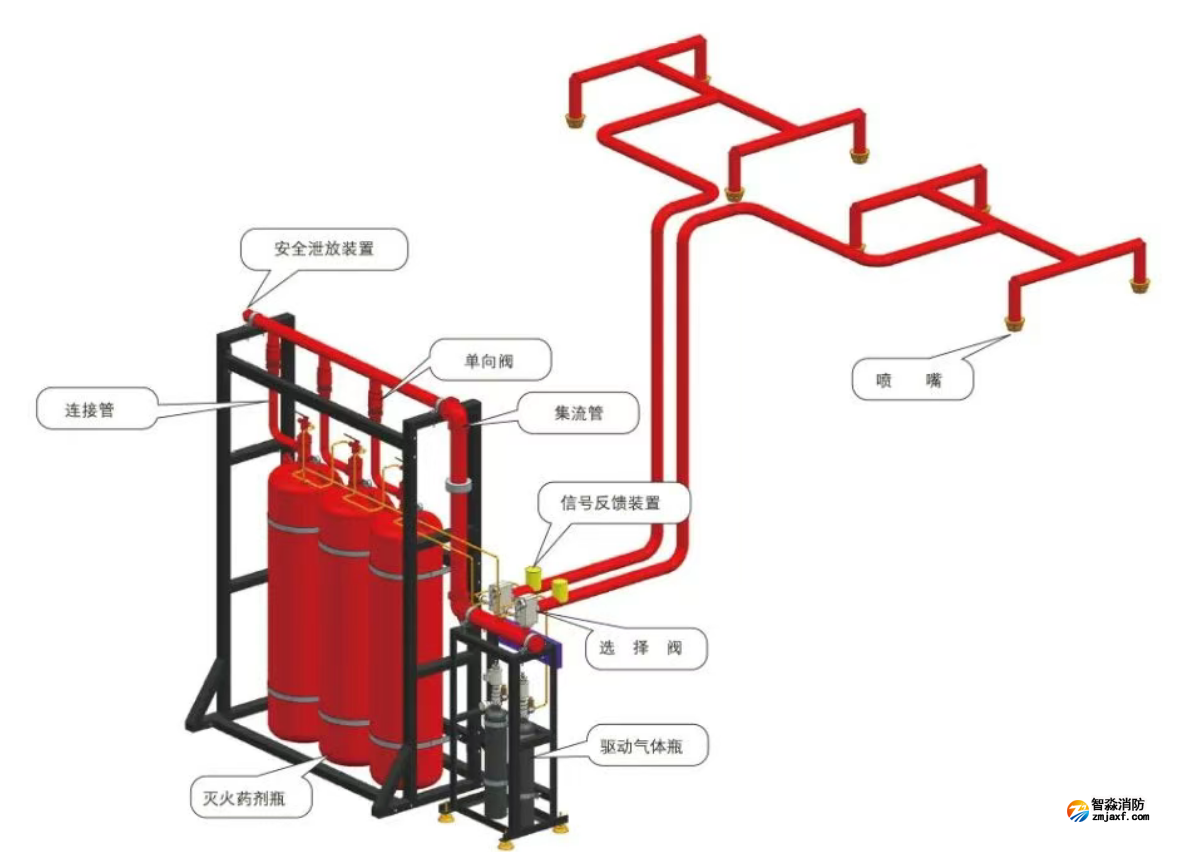

外储压式气体灭火系统的构成？根据《气体灭火系统及部件》 GB25972-2024 >5.2.2.2 外贮压式灭火系统至少应由灭火剂瓶组、驱动气体瓶组、启动气体瓶组（适用时）、连接管、单向阀、选择阀（适用时）、减压装置、驱动装置、集流管、喷嘴、信号反馈装置、安全泄放装置、控制装置、低泄高封阀、管路管件等部件构成。

这是为克服长距离、大空间输送难题而设计的系统，其核心在于 “临时加压”。

压力来源：由一组独立的、储存着更高压力驱动气体（通常是高压氮气）的专用动力瓶组提供。

工作流程：

灭火剂（如七氟丙烷）在自身储瓶内以常压或较低压力储存。

系统启动时，分为两步：

第一步：先打开动力瓶组的阀门，高压驱动气体迅速进入一条独立的“驱动气体管路”。

第二步：高压驱动气体到达灭火剂储瓶的“动力头”，顶开其阀门（类似于一个活塞），并瞬间对灭火剂进行加压。

被加压后的灭火剂在高压驱动气体的持续推动下，进入管网，实现远距离、高扬程的输送。

关键特点：实现了灭火剂储存与动力源的分离。优点是：灭火剂输送距离极远（可达200米以上）、管网压力损失小、管径可以设计得更小、灭火剂储存更安全（常压储存）。缺点是系统组成相对复杂，成本较高。

原理总结

用一个简单的比喻来总结三者的核心原理差异：

自压式：像一个自带压力的喷雾罐（如摩丝），靠内部物质自身的气压工作。

内储压式：像一个预先充好气的苏打水瓶，打开盖子，瓶内气体就把液体挤出来了。

外储压式：像一个需要连接外部空压机的水枪，水本身没压力，靠外部的空压机瞬间提供高压把水打出去。

气体灭火系统根据加压方式的不同，主要分为自压式、内储压式和外储压式三种。它们在工作原理、系统结构和适用场景上各有特点。下面这个表格汇总了它们的核心区别：

如何选择适合的系统？

在做选择时，可以重点考虑以下几个方面：

防护区特点

空间大小与布局：对于面积大、距离远（如大型仓库、厂房、长隧道）的防护区，外储压系统凭借其超长输送距离成为理想选择。对于空间紧凑、布局规整的防护区（如数据中心机房、档案库、配电室），内储压系统因其结构紧凑、响应快而更具优势。

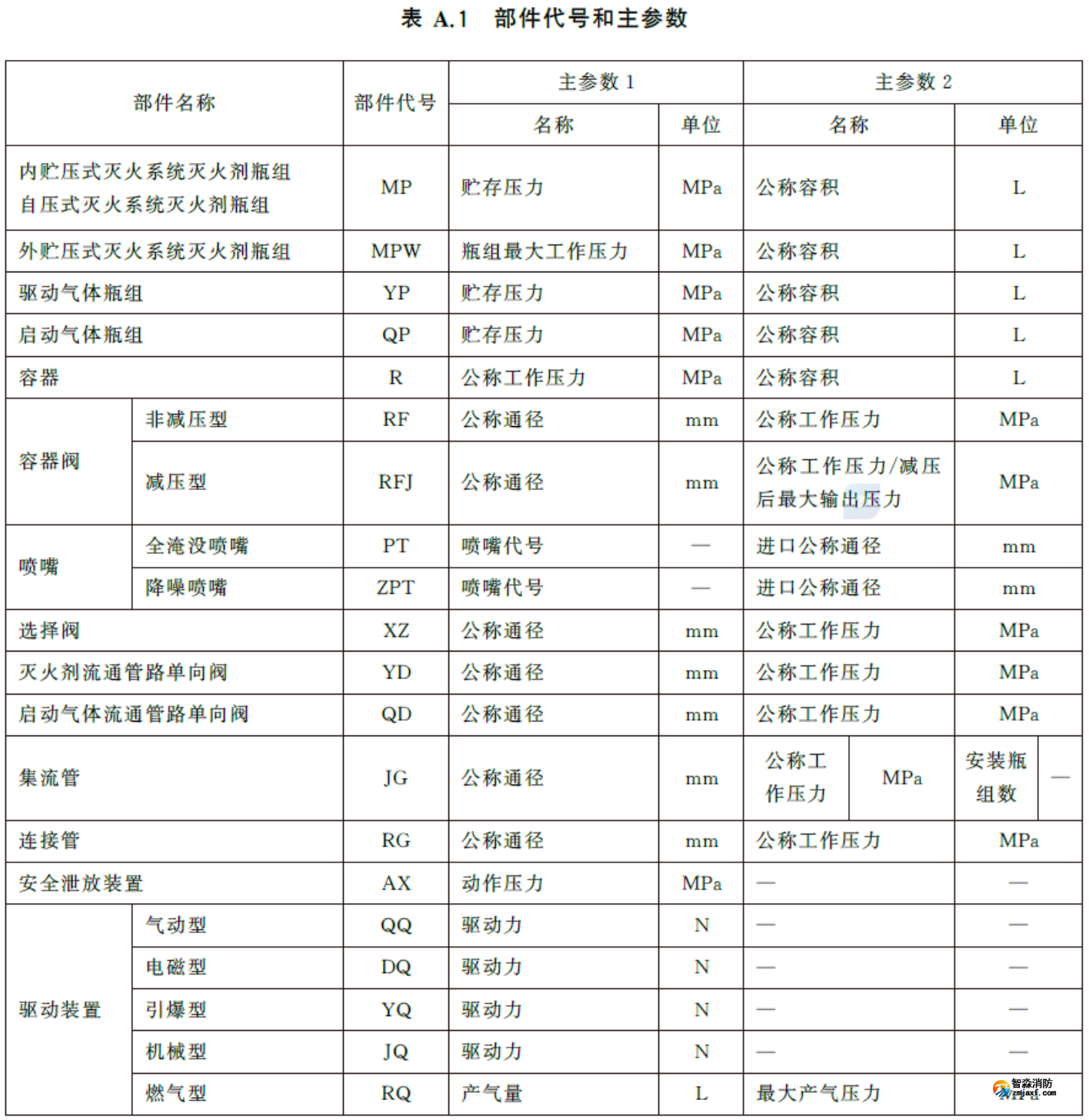

自压式气体灭火系统、内储压式气体灭火系统、外储压式气体灭火系统的型号编制方法，根据《气体灭火系统及部件》 GB25972-2024>附录A（资料性） 部件型号的编制方法可知：

是否存在多个保护区：如果需要保护多个相邻且可能同时着火的区域，内储压或外储压系统可以通过“组合分配”的设计，用一套系统保护多个区域，更为经济。

灭火剂与特殊需求

灭火剂类型：选择何种灭火剂（如IG541、七氟丙烷等）通常由消防设计规范、环保要求及防护对象特性决定，这直接关联到加压方式的选择。

系统改造：如果是对原有的卤代烷1301等气体灭火系统进行改造，且希望利用原有管网以节省成本和工期，外储压式七氟丙烷系统具有明显优势。

可靠性要求：外储压系统由于灭火剂常压储存，容器承压要求低，泄漏风险相对较小。其动力源独立，也能提供更稳定持久的压力。

总结一下

简单来说，选择哪种系统是一个综合权衡的过程：若防护区距离储瓶间远或空间巨大，优先考虑外储压式；若防护区集中、空间有限，追求系统紧凑和快速响应，内储压式是成熟可靠的选择；当使用IG541或高压二氧化碳等自身蒸气压力足够的灭火剂时，自压式是自然之选。
