随着工业化和城市化进程的推进，油气储运、化工、港口码头、地下管廊、隧道及各类封闭或半封闭场所中可燃、有毒气体泄漏的风险越来越受到重视。为了保障人员安全、减少财产损失并满足相关法律法规与行业标准的要求，常见的工程控制手段包括气体探测与通风控制两大类。而在众多通风设备中，防爆风机（亦称防爆排风机、防爆送风机或防爆轴流/离心风机）由于其在易燃易爆场所使用的适用性，常与气体探测系统联动，作为泄漏应急处置与常态防护的关键执行机构。

一、基本概念与功能定位

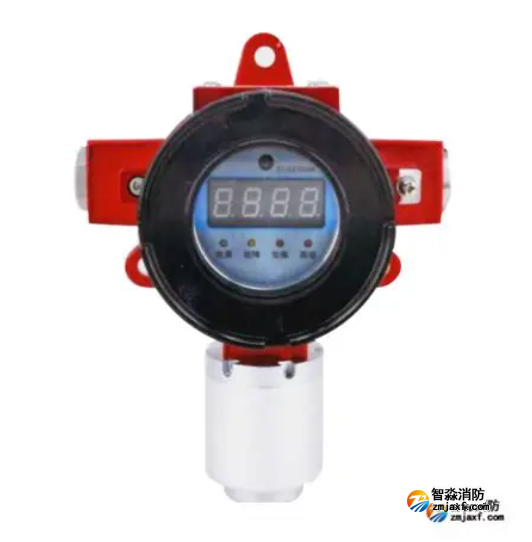

1. 海湾气体探测器概述
   “海湾气体探测器”在此泛指安装在油港、码头、油气储运场所及其附近海湾区域相关设施上的固定式气体探测器，包括催化燃烧式、红外点式/通道式、半导体式、电化学式等多种传感技术。其功能为实时监测空气中可燃气体、爆炸极限范围内气体（如甲烷、液化石油气等）或有毒气体（如一氧化碳、硫化氢等），并在超限时输出告警或联动控制信号。

2. 防爆风机概述
   防爆风机是一类经防爆处理、可在易燃易爆气体存在环境中长期运行的风机。其电机、防护外壳及电气元件满足防爆等级（如Ex d、Ex e、Ex p等）要求，可用于送风、排风、稀释通风、控制烟气扩散等。在气体泄漏场景中，防爆风机通过增加换气量、引导气流方向、降低局部浓度、阻止可燃云体形成或蔓延，从而降低爆炸与中毒风险。

3. 联动的目的
   将气体探测器与防爆风机联动的核心目标在于：当探测器检测到气体浓度升高至预设阈值（警报值或动作值）时，自动启动或调整防爆风机，以实现快速稀释、控制气体扩散方向或排放至安全区域；同时配合其他控制措施（声光报警、切断电源、启动排油/排液等）形成完整的应急响应，缩短响应时间，减少人为干预和误操作风险。

二、联动体系的总体架构

分层结构
联动体系一般采用分层结构：

• 现场层：气体探测器、防爆风机及其就地控制箱、接线端子盒等。

• 控制层：可编程控制器（PLC）、消防联动控制器或本地控制柜，负责逻辑判断、时间序列控制与设备联动。

• 监控层：楼宇自控（BMS）、消防控制室、DCS/SCADA等，提供远程监视、历史记录、参数设定与人工干预接口。

• 通信层：现场总线（如Modbus、Profibus）、4-20mA模拟回路、继电器输出等，负责信号传输与命令下达。

信号类型

• 模拟量：常见为4-20mA电流信号，代表气体浓度（ppm或%LEL），用于连续监测与比例控制。

• 数字量/开关量：继电器触点或开关输入/输出，常用于超限报警、紧急启停控制。

• 串行通信：Modbus RTU/TCP、HART等，用于传输探测器的详细状态、故障信息与设备参数。

• 安全冗余：关键场所常采用双回路、两线制或多点探测器以提高可靠性。

三、联动逻辑与控制策略

报警等级与动作分级
合理设置报警等级，使联动动作与气体浓度对应：

• 预警（低级报警）：当气体浓度接近限制值（如%LEL的一定百分比或ppm阈值）时，触发声光提示、监控平台警示，但不立即启动车机。目的是提示巡查与准备应急。

• 一级报警（动作报警）：超过设定阈值时，启动防爆风机进行强制通风、并在监控层记录与通报。

• 二级报警/危险值（紧急停机或更强措施）：当浓度接近爆炸下限或达到更高危险区间，除了最大化通风之外，可联动切断电源、启动防爆隔离阀/挡板、人员疏散与启动消防系统等。

启停策略

• 启动逻辑：探测器连续或瞬时超限达到启动阈值（可设置时间延迟以避免瞬时脉冲误动作）时，控制器闭合启动接点，风机按预置工况启动。若有多级风机，则按优先级逐级启用（例如先启用近场小风量风机，再启用远场大风机）。

• 停止逻辑：当气体浓度回落并持续低于恢复阈值一段设定时间后，逐级停车以避免频繁启停。停车也应依据现场工况决定是否缓停或急停。

• 风机速度/档位控制：若采用变频（VFD）防爆风机，可根据探测器输出的模拟量按比例调节风量，从而实现更为精细的浓度控制与节能运行。

方向与分区控制

• 区域分配：在大型场所，可将探测器与风机按区域分组，实现局部联动。仅在高浓度区域启动对应风机，避免全场无差别通风造成能耗浪费或改变其他区域气流不利影响。

• 风向控制：在有风向要求的场景（如必须将泄漏气体引导至安全排放点），联动可包括启用引导阀门、调整可调百叶或改变风机送排风组合，以控制整体气流方向。

与其他系统的联动

• 电源切断：在气体泄漏且达到危险等级时，需切断非防爆电器负载以防电火花引发点燃；但同时须保证防爆风机电源安全、持续运行（若风机为防爆等级允许），或在必要时由气动隔离方案代替。

• 阀门和挡板：联动控制可关闭可疑介质输送管线的相关阀门或隔离装置，减少泄漏源输入。

• 通风与防火系统联合：与排烟系统、防火门、应急照明等联动，配合人员疏散和灭火策略。

• 报警与通讯：向监控中心、值班人员、安保人员发送瞬时报警与位置信息，必要时触发紧急广播及疏散指示。

四、设计与实施要点

探测器选型与布置

• 选择适合目标气体的传感器类型（例如可燃气体常用催化燃烧或红外，硫化氢或一氧化碳常用电化学），并考虑交叉敏感性、温湿度影响、维护周期与响应时间。

• 布置原则应基于气体性质（比空气轻/重）、泄漏源位置与气流路径。例如轻气体（如甲烷）易上升，应在较高处安装；重气体（如丁烷）宜低位安装。沿输送管线、阀门、法兰、泵房、装卸区域等潜在泄漏点密集布置。

• 探测器间距与灵敏度满足相关标准（如国家或行业标准、API、NFPA等）与场地风险评估结果。

防爆风机选型与配置

• 根据现场通风量需求、静压损失、安装位置、温度与腐蚀性介质选择合适的防爆等级与材质（如不锈钢衬里、防腐涂层等）。

• 优先采用带有防爆认证的变频器和控制元件（若采用VFD），并确保变频器所在控制柜满足防爆要求或放置于安全区。

• 考虑冗余配置：关键区域应配置冗余风机或备用电源（UPS或应急柴油发电）以确保发生事故时仍能维持通风。

控制系统与安全性

• 控制器与继电器等选择需符合安全完整性等级（SIL）或等效标准要求，关键联动路径采用独立硬件冗余（双回路或双独立继电器）以防单点故障。

• 电气接线与接地防护要严格按照防爆电气规范执行，避免因接线错误造成局部高阻或火花。

• 逻辑编程应包含故障检测、超时保护与自检功能。例如探测器失效或通讯中断应触发告警并按安全策略处理（通常视为危险状态）。

五、安装、调试与验收

现场安装

• 按设计图纸与防爆要求布置探测器支架、接线管道、防爆接线箱与风机基础，风机基础需满足振动控制与防腐要求。

• 接线时区分本安电路与隔爆电路，严格按防爆标识与接线图操作，完成后由专业防爆资质人员检验。

联动调试

• 单元调试：逐一检测探测器灵敏度、响应时间与输出校准（气体标定）；风机空载与负载试运行、变频器参数调节、启停顺序测试。

• 系统联调：模拟不同浓度等级与泄漏工况，验证探测器触发后风机响应时间、风量达成情况、与其他系统联动（切断、报警、记录等）是否正确。

• 故障场景测试：断电、通讯中断、探测器故障等场景下系统行为及应急预案是否生效。

验收与记录

• 提交完整的检测与试运行记录、标定证书、防爆合格证书与维护手册。验收标准应依据合同、国家与行业规范，并通过第三方检验确认。

六、运行与维护

定期检测与校准

• 探测器需定期（如季度、半年或按厂家建议与法规）进行功能检测与气体标定；对催化燃烧元件需注意中毒与失效现象，必要时更换。

• 风机需定期检查轴承润滑、电机温升、叶轮磨损、风道堵塞及防爆外壳完整性；变频器与控制柜应定期检查接线端子紧固与散热情况。

日常监控与报警处理流程

• 建立明确的报警处理流程与值班制度，确保报警信息能在第一时间被确认与处置。记录每次报警与处置过程，作为后续改进依据。

• 对频繁误报或多点异常报警要开展原因分析（如探测器污染、环境扰动或实际泄漏），并根据分析结果优化布置或更换设备。

应急演练与人员培训

• 定期组织泄漏应急演练，检验探测—通风—疏散—切断联动链路的实际效果。培训操作人员识别报警类型、处置步骤与应急通讯流程。

七、常见问题与对策

探测器误报或不敏感

• 原因：传感器中毒、老化、安装位置不当、环境干扰（粉尘、高湿、温度极端）或电气噪声。

• 对策：优化安装位置与防护罩设计、定期校准、更换传感器、在易污染环境提供过滤或自动吹扫装置。

风机不能及时启动或频繁启停

• 原因：控制逻辑设置不当、继电器粘连、变频器参数错误或供电不稳。

• 对策：优化时间延迟与动作逻辑、维护电气元件、配置稳压/备用电源、采用软启动或分级启停策略。

联动后气流方向不理想导致浓度聚集

• 原因：风机布置或送排组合不合理、局部风道阻隔或建筑结构引起的回流。

• 对策：进行CFD（计算流体动力学）模拟优化风机布局与引导设施，必要时增设局部抽风装置或调整管道百叶与导流板。

防爆与控制设备兼容性问题

• 原因：控制器或变频器防爆等级不足或安装位置不合规。

• 对策：在设计初期明确防爆等级要求，优先选用具备相应认证的元器件；必要时将控制设备置于安全区并采用本安或隔爆接口。

八、工程实践中的案例要点（概括）

• 对于码头装卸区，探测器应靠近装卸点、阀门与法兰，防爆风机布置应兼顾海风、港区走廊与仓储区风压差，联动逻辑注重快速稀释并配合遮挡板与防护堤。

• 对于储罐区，采用多点探测并分区联动，风机多为局部裙板抽风与周边送风结合，防止形成高度浓度柱或扰动蒸汽场。

• 对于地下管廊与隧道，风机容量与风向控制尤为重要，常采用正压送风结合沿线抽风井与阀门联动，确保人员疏散方向维持安全正压区。
