监控系统集中存储CVR的基础知识与安装实施规范,弱电人必学知识!

视频监控系统中存储设备经常用到,我们作为弱电从业人员,要对这个设备非常的了解才行,今天就介绍一下。



集中存储产品是海康威视推出的高可靠性高性价比的控制器架构存储产品。全冗余设计,无单点故障,彻底保护用户的数据安全。集成CVR应用,支持视频流直接写入,可提供高可靠性/高性价比的视频监控存储解决方案。本文将重点讲解CVR的基础知识与安装实施规范。



一、基础知识



CVR存储产品外观及常见接口

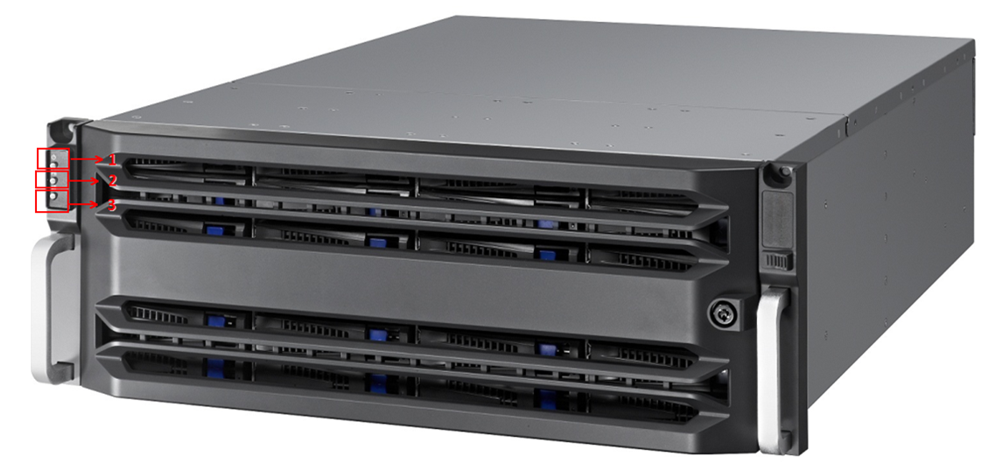

1.外观前视图


① 电源按键② Fn定位灯③ 报警消音按键

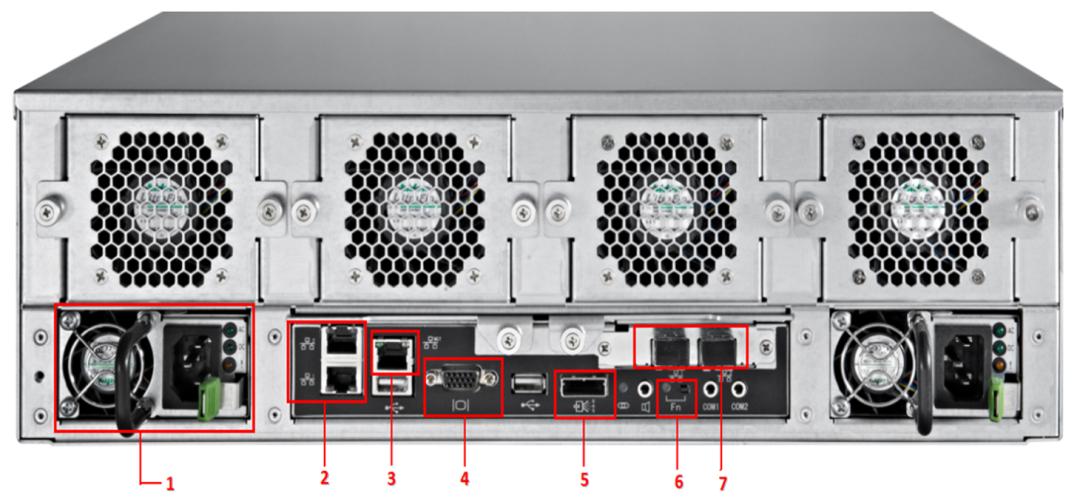

2.外观后视图


① 电源接口② 数据网口③ 管理网口④ VGA口⑤ MiniSAS口⑥ Fn定位指示灯⑦ 数据网口

常见的硬盘接口

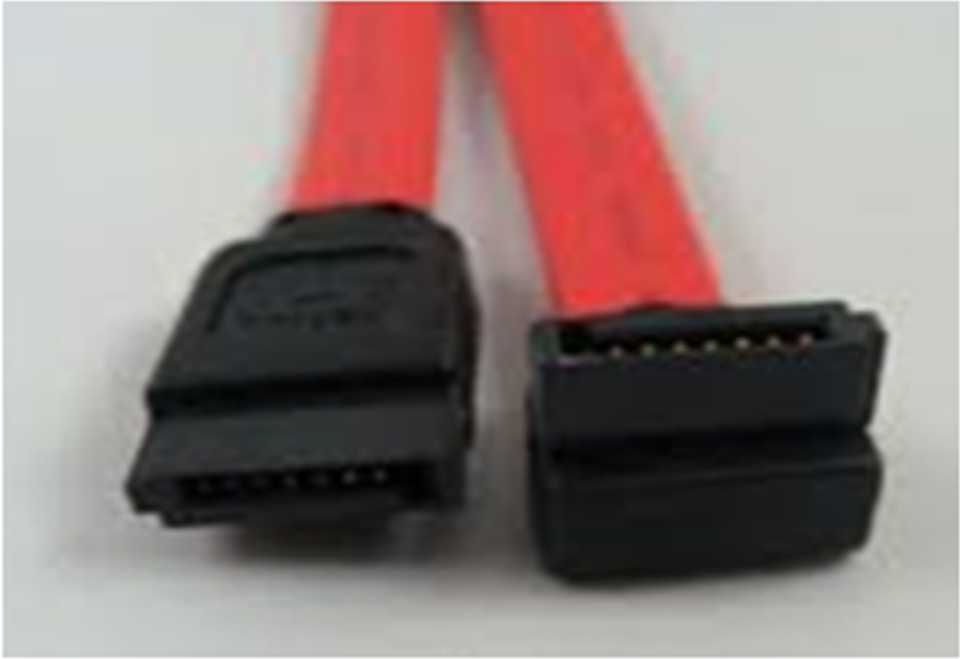

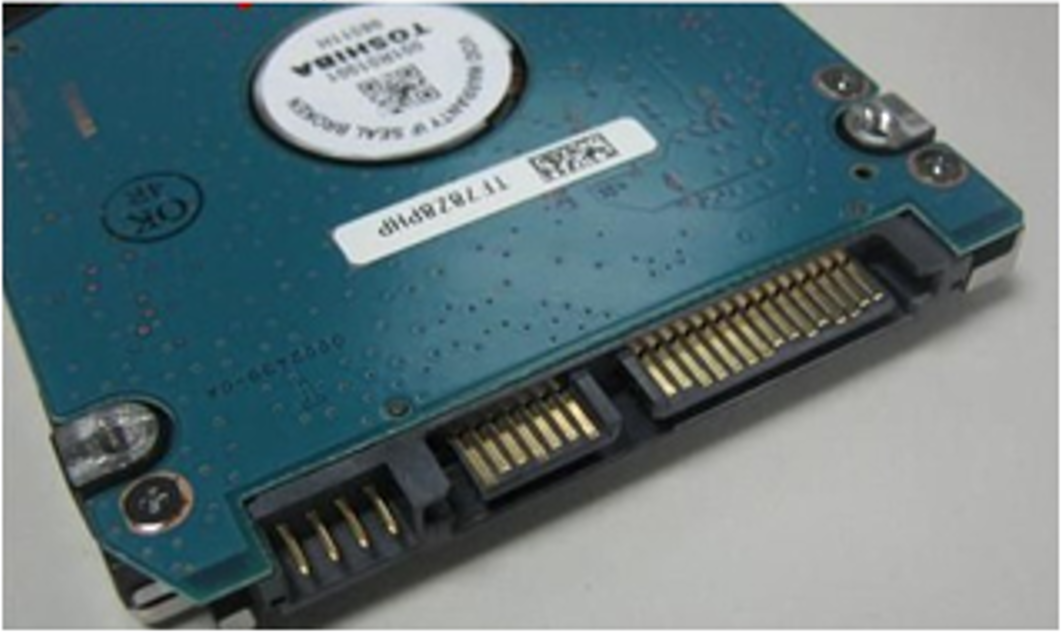

1.SATA(Serial ATA)

串口硬盘,目前最常见的硬盘。

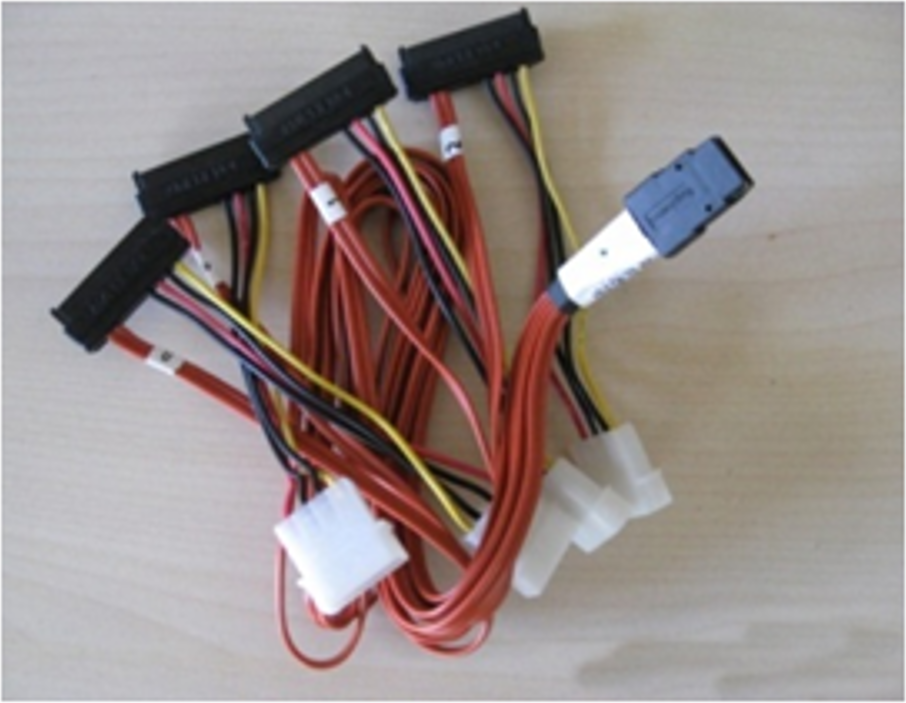

2.SAS接口(Serial Attached SCSI)

采用串行技术以获得更高的传输速度,接口速率可达到6Gb/s。




注意:

① SATA硬盘可以直接使用在SAS的环境中,但SAS硬盘不能使用在SATA环境下。

② CVR存储设备对磁盘的性能和兼容性要求较高,磁盘必须是在我们兼容性列表里面的企业级硬盘,具体磁盘型号可与我们技术人员确认。

常见的RAID技术

1.RAID0

  • Striped Disk Array without Fault Tolerance(没有容错设计的条带磁盘阵列)

  • 数据条带;并行读写

  • 最大数据容量;低成本;速度快;一块的磁盘坏,数据全部丢失

  • 没有冗余,低可靠性



2.RAID1

  • Mirroring and Duplexing(相互镜像)

  • 冗余最大;快速恢复

  • 成本高,高可靠性;最多允许一半的磁盘坏,数据不丢



3.RAID5

  • 条带化按块存储;每个条带上占用一块空间作校验信息保存

  • 但没有独立校验盘,交叉地存取数据及奇偶校验信息于所有磁盘上,平衡各个硬盘的读写频率;总校验信息占用了一块盘容量

  • 至少需要3块磁盘才可以创建,最多允许一块的磁盘坏,数据不丢

  • 性能和冗余的平衡设计;最常用;适用领域最多



安防行业中的阵列使用

RAID5是安防行业最常见的陈列级别,性价比高和可靠性较高。满足硬盘冗余、高速读写、合理的性价比等行业需求,在实际应用中能获得满意的效果。其可用容量为n-1。



二、安装实施规范

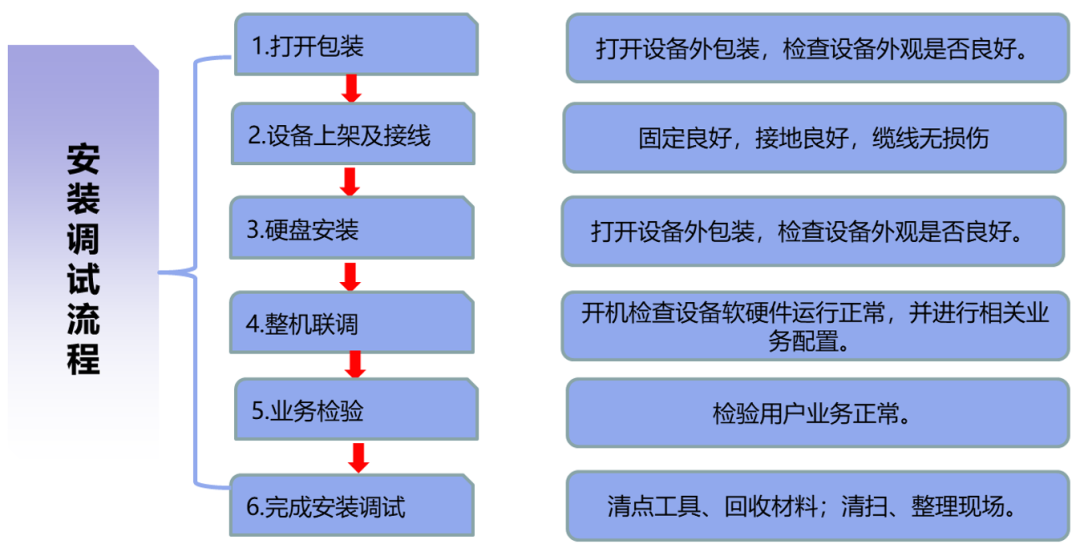

安装调试流程

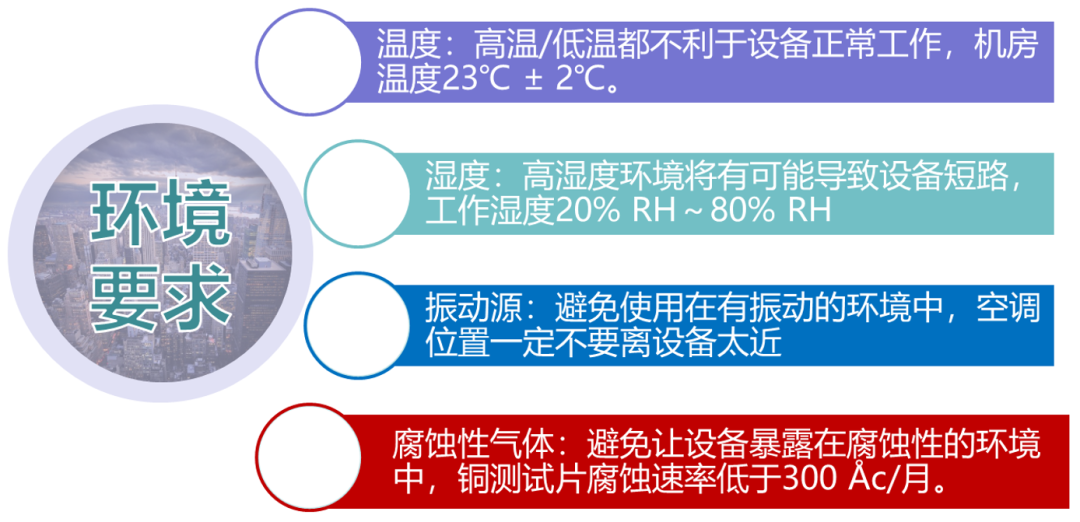

环境要求

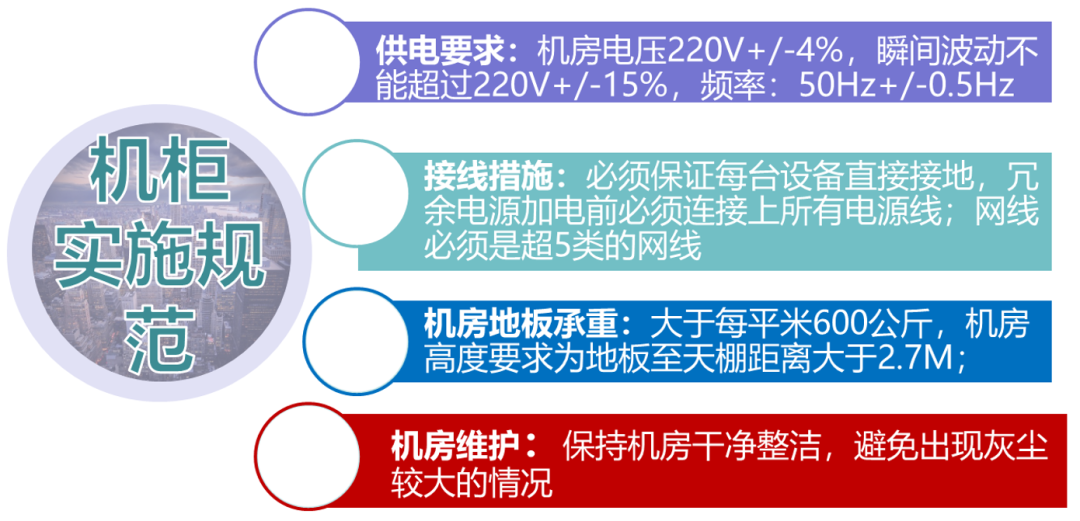

机柜实施规范

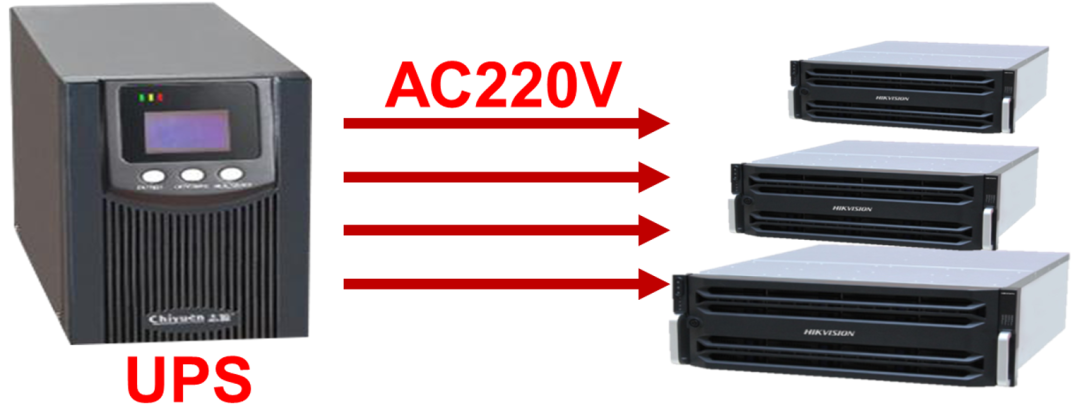

存储设备24小时使用,请保持不间断平稳供电,推荐使用UPS!

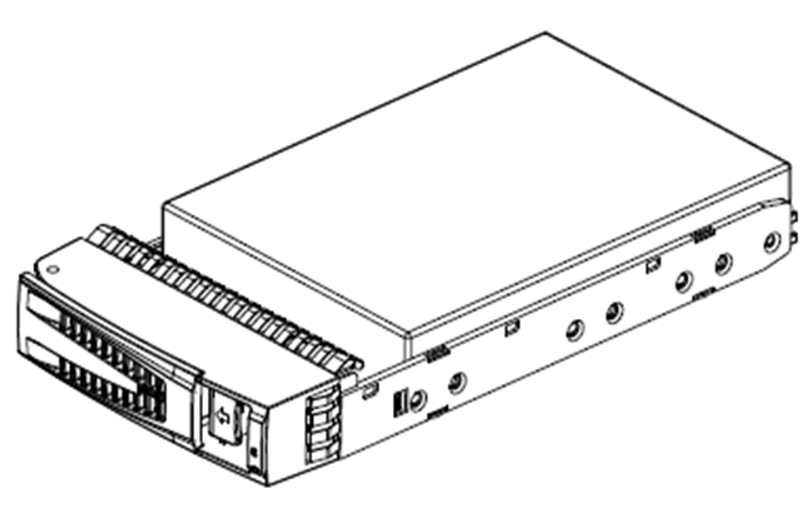

硬盘安装规范

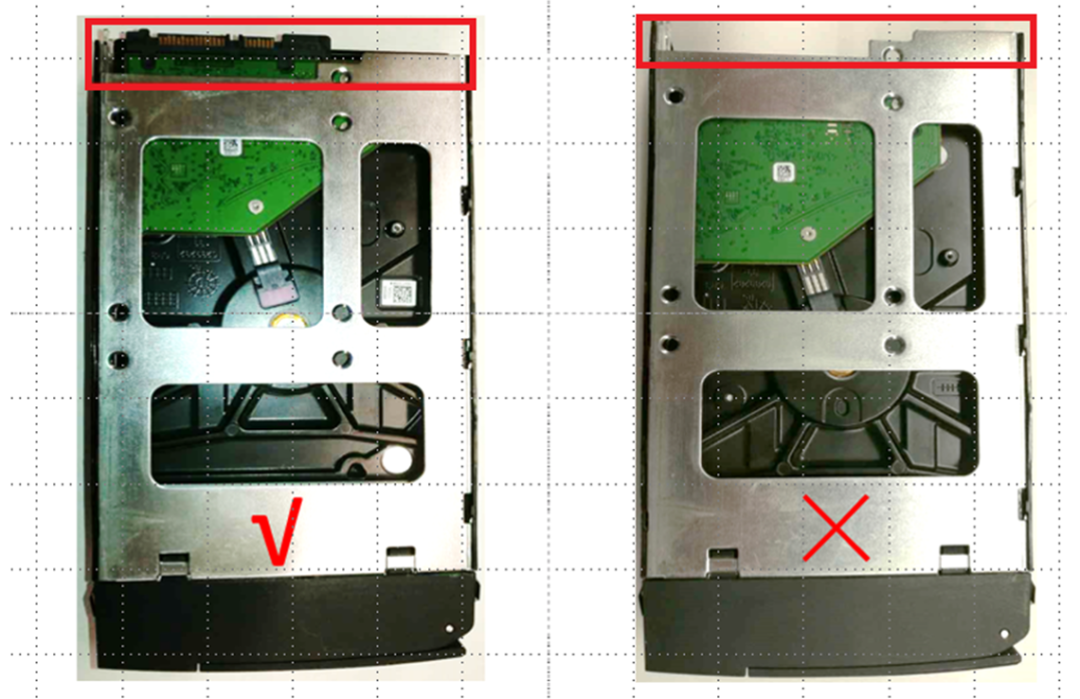

至少用4个螺丝把硬盘固定到硬盘架上,在指定螺丝孔中安装螺丝,固定硬盘,需保证硬盘针脚与托盘尾部持平;如托盘前面有为了保障运输安全的挡条,也需拆除。




注意硬盘安装方向,并且要轻拿轻放!
