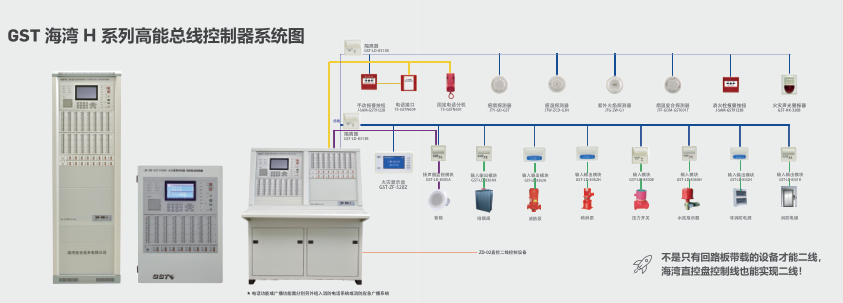

GST海湾H系列高能总线控制器系统图

作者:admin 文章来源:本站 [ ]
GST海湾H系列高能总线控制器系统图

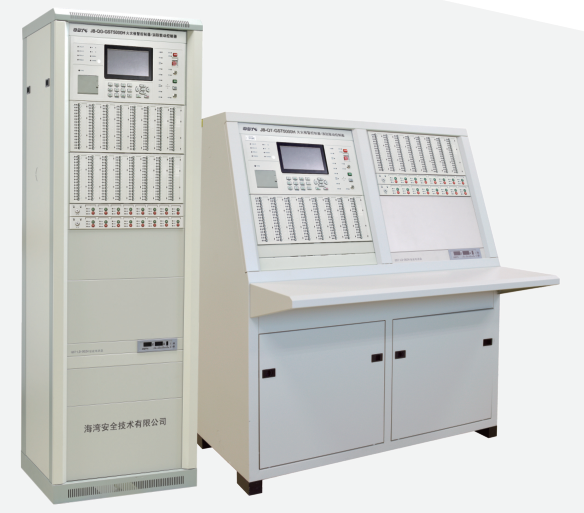

        海湾JB-QB-GST1500H、JB-QG/QT-GST5000H/9000H火灾报警控制器/消防联动控制器(简称为高能控制器)是海湾消防公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,具有强大的联网功能,多台控制器联网可组成分布式消防报警系统。







H系列高能总线控制器的特点及价值

多:高能负载能力,更适合二线制外部设备的工作---带载设备多
远:提高总线电流、电压参数---带载距离远
便:内置蓝牙调试模块---管理调试便捷
简:统一了多种部件的种类,选择更简单
快:产品组成延续多年产品的模式,用户习惯更快速

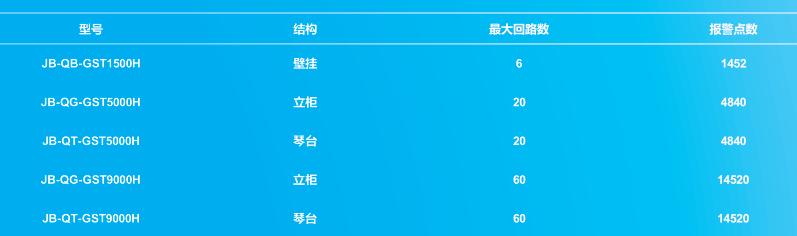

H系列高能总线控制器容量

部件 JB-QB-GST1500H火灾报警控制器 JB-QG-GST5000H火灾报警控制器 JB-QT-GST9000H火灾报警控制器
回路板 最大3块回路板, 6条总线回路, 最大10块回路板,20条总线回路 最大30块回路板,60条总线回路
手动盘 最大1块,128路 最大12块,1536路 最大12块,1536路
直控盘 8路 最大24块,192路 最大24块,192路
通讯板 包括回路板、CAN联网板、图形显示装 置通讯板,最多共享5块 回路板满配情况下,CAN联网板/图形显示装置通讯板,可同时支持6块

H系列高能总线控制器设备配置

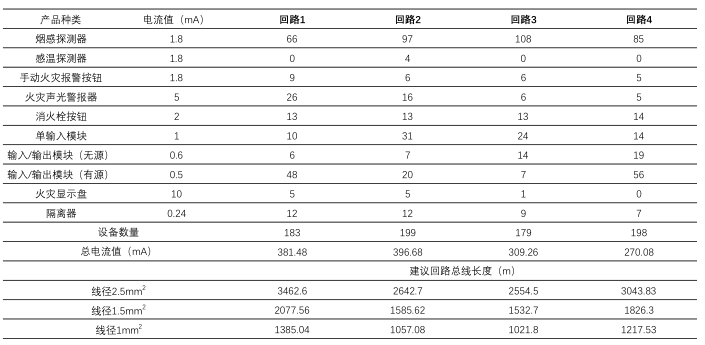

每个回路设备点数的举例
H系列高能总线控制器设备配置



H系列高能总线控制器组成

JB-HB-GST242H单回路板/JB-HB-GST484H双回路板

JB-HB-GST242H单回路板/JB-HB-GST484H双回路板


GST242H含1个回路,GST484H含2个回路
● 每回路242个编码地址点
● 单回路带载能力:700mA
● 含USB接口,便于程序升级
● 板卡间电气隔离,温度监控
● 模块化,方便插接
● 2.5mm2,布线长度达3Km
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

GST-NNET-02H接口卡

GST-NNET-02H接口卡

用于控制器间与图形装置联网
可用于
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

GST-LWK5000H-CAN联网接口卡

GST-LWK5000H-CAN联网接口卡


用于控制器间的CAN联网
● 由控制器母板供电
● 传输距离:3km
● 最大联网点数:240点
● 监控电流 5V 100mA
● 工作最大电流 5V 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

GST-LWK5000H-FIB联网接口卡

GST-LWK5000H-FIB联网接口卡

用于控制器间的光纤联网
● 由控制器母板供电
● 传输距离:20km
● 最大联网点数:240点
● 监控电流 5V 160mA
● 工作最大电流 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

GST-DGNK5000H多接口卡
GST-DGNK5000H多接口卡
用于控制器间联网,由控制器母板供电,
包含3种接口:
● 标准CAN
● ModBus RTU 485接口
● TCP/IP
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

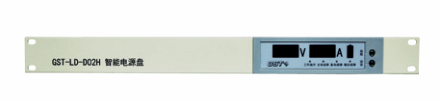

海湾GST-LD-D02H智能电源盘


GST-LD-D02H智能电源盘是功率转换电路把220VAC转换为三路输出,其中两路给负载供电,一路给备电充电,提供2路24V/(2A/8A)输出。
当主电掉电或主电发生过压或者欠压故障以后,备电为负载供电。

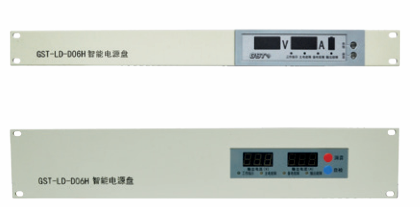

海湾GST-LD-D06H智能电源盘

海湾GST-LD-D06H智能电源盘


海湾GST-LD-D06H智能电源盘是功率转换电路把220VAC转换为四路输出,其中三路给负载供电,一路给备电充电,提供3路24V/8A输出。
当主电掉电或主电发生过压或者欠压故障以后,备电为负载供电。

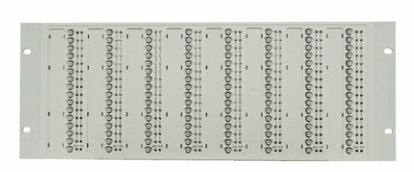

海湾GST-LD-SD128H总线制操作盘

海湾GST-LD-SD128H总线制操作盘


容量:每块操作盘有128个手动按键、128组指示灯
● 工作电压:DC5V功耗<2W
● 使用环境:
温度:0℃~+40℃
相对湿度≤95%,不凝露

海湾GST-LD-KZ08H直接控制盘

海湾GST-LD-KZ08H直接控制盘


控制盘容量:每块控制盘8路输出
● 线制:本控制盘每路与被控设备之间采用2线连接
● 输出:单路最大输出DC24V,1A
● 工作电压:DC24V
● 使用环境温度:0℃~+40℃
相对湿度≤95%,不凝露
● 必须与ZD-02同时使用,只用2根截面积1.0mm2的线,达到1km的传输距离

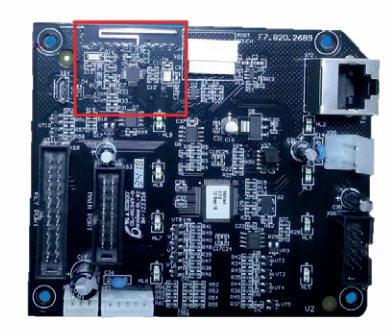

蓝牙模块

蓝牙模块

内置蓝牙模块
● 远程调试。可以通过网络远程上传
/下载工程数据
● 数据加密功能,可设置数据加密

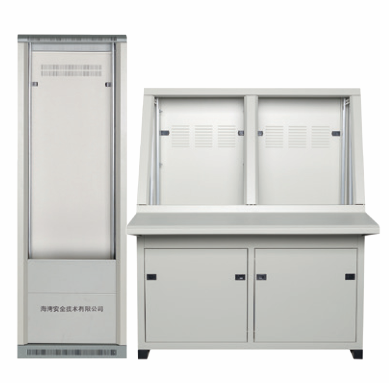

海湾LD-1001A5立柜/LD-FB-1101双节琴台柜

海湾LD-1001A5立柜/LD-FB-1101双节琴台柜


标准A5立柜与双节琴台柜,优化柜体开孔/母线以及接地位置
● 可根据工程需要灵活配置多种控制
● 可用来配装火灾报警控 制器、消防手动启动盘、消防广播盘、消防电话及电源盘等设备

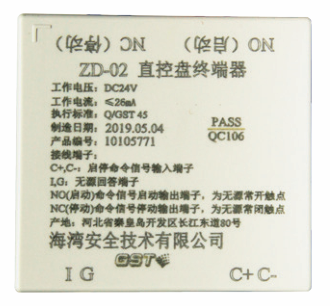

ZD-02直控盘终端器



● 工作电压:
启动电压:DC24V
允许范围:DC20V~DC28V
● 工作电流:
监视电流≤4.5mA
动作电流≤26mA
● 输出容量:
5A ,AC220V或5A ,DC24V

H系列高能控制器与核心现场设备

声光声音响且耗电少
双点输入模块,与单点输入模块相比,减少造价
隔离模块监测准确,选择方便
不耗总线电流的输出模块,保证系统稳定


GST海湾H系列系统的价值

系统简洁,设计安装方便
设计:回路带载能力高,简化外部设备用电量的计算
施工:如采用二线方案,对比四线减少施工工作
多元化的设计方案,一贯专注的设计理念
方案:四线及二线混编
工程造价降低
业主:如采用二线方案,对比四线方案,省人工和电源箱,总体工程造价降低
维修保养:如采用二线方案,对比四线减少用线和接线,降低故障点,方便维保
系统稳定,兼容性强
沿用运行多年的系统,兼容海湾不同系列的外设产品,稳定性强
