海湾GST-DY-200A智能网络型电源箱接线安装技术

10.1 特点

海湾GST-DY-200A 智能网络型电源箱是一种 DC24V 大容量现场电源输出设备，配合控制器使用为联

动控制模块及被控设备供电。电源箱以交流 220V 作为主电源，同时内置 DC24V/ 24Ah 密封铅酸电池

作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出故障检测、主备电切换和完善的

备电自动充电及备电过放保护功能。主电、备电及输出故障信号可通过探测器总线上传到控制器。

10.2 主要技术指标

（1）额定输出容量：DC24V、6A

（2）使用环境：

温度： 0℃～＋40℃

相对湿度≤95％，不结露

（3）电源：主电为交流 220V+10%

-15%，内装 DC24V 24Ah 密封铅酸电池作备电

（4）外形尺寸：

420mm×172mm×440mm

10.3 结构特征、安装与布线

GST-DY-200A 智能网络型电源箱外形尺寸和结构与 GST-DY-200 智能电源箱相同。其安装方法也

相同。

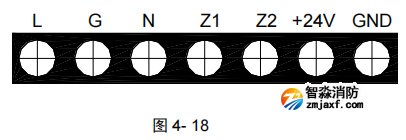

其对外接线端子示意图如图 4-18：

其中：

L、G、N：交流 220V 电源端子(G 为机壳保护地线端子)

Z1、Z2：无极性信号二总线接线端子

+24V、GND：DC24V 输出端

布线要求：DC24V 电源输出线采用耐火 BV 线，截面积≥4.0mm2（竖井内干线）或截面积≥2.5mm2

（平面支线）；其它线路可采用耐火 RVS 双绞线，截面积≥1.0mm2。
