海湾HW-BLJC-1LREI0.5W-VN750消防应急标志灯

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

海湾HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯


HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯具


一、HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯具概述:


      VN700 系列标志灯包括以下产品: HW-BLJC-1LREI0.5W-VN750(壁挂式小型单面双向标志灯)、HW-BLJC-1OEI0.5W-VN751(壁挂式小型单面疏散出口标志灯)、HW-BLJC-1LEI0.5W-VN752-L(壁挂式小 型 单 面 左 向 标 志 灯 )、 HW-BLJC-1REI0.5W-VN752-R ( 壁 挂 式 小 型 单 面 右 向 标 志 灯 )HW-BLJC-1LREI0.5W-VN753(壁挂式小型单面米标标志灯)HW-BLJC-1LREI0.5W-VN753Q (嵌入式式小型单面米标标志灯)HW-BLJC-1OEI0.5W-VN751A(壁挂式小型单面安全出口标志灯)

      标志灯通常安装于室内,具有以下工作状态:1 常亮—正常状态; 2 定向—双向标志灯指向一侧;3 熄灭—指示关闭。

      通过信号总线接入急照明集中电源;由应急照明控制器进行控制及管理。标志灯采用电子编码方式,可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。


二、HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯具技术参数 :

1. 总线电压:36V,允许范围:20V~36V

2. 功耗均为 0.5W,重量为 1.8kg

3. 光源类型,应急时间:LED,不小于 90min,应急时间由集中电源的配置确定。LED 光源规格:

DC2.8V~DC3.0V/0.1W;LED 光源型号:HY-5G2SD-10。

4. 故障检测:光源出现短路、断路时,标志灯发送故障信号。

5. 编码方式:采用电子编码方式,占用一个地址

6. 使用场所:地铁、管廊、隧道

7. 使用环境:温度:0℃~+55℃相对湿度≤95%,不凝露

8. 壳体材料和颜色:金属(嵌墙式面板为不锈钢、壁挂式面板为铁板喷黑色漆)+ 玻璃(绿色)

9. 防护等级: IP65

10. 执行标准:GB 17945‐2010



三、HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯具结构特征与工作原理:

1. 标志灯按安装方式

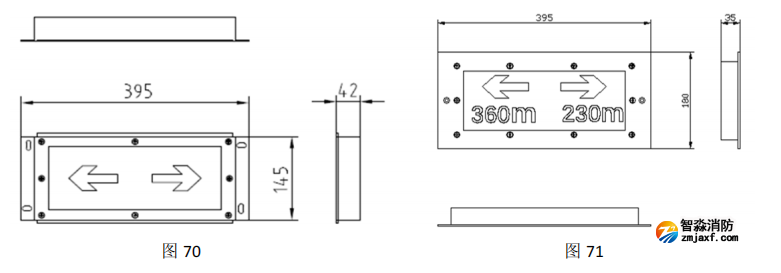

a)壁挂式:所有单面壁挂式标志灯,外形尺寸、安装尺寸一致。外形示意图如图 70 所示,以

双向为例。

b)嵌墙式:外形示意图如图 71 所示。



2. 工作原理:标志灯正常处于常亮状态,当发生紧急情况时,转入应急状态,双向标志灯不能使

用通道的指向可以单独关闭。


四、HW-BLJC-1LREI0.5W-VN750集中电源集中控制型消防应急标志灯具安装与接线:

警告:安装设备之前,请切断回路的电源。电线接头需要进行防水、绝缘处理。

安装:

1. 安装:安装示意图如图 72、图 73 所示。

2. 接线说明:Z1、Z2:信号总线,无极性。

3. 布线要求:推荐使用截面积≥2.5mm2

的 RV 型铜线。布线应与动力电缆、高低压配电电缆等不同

电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。

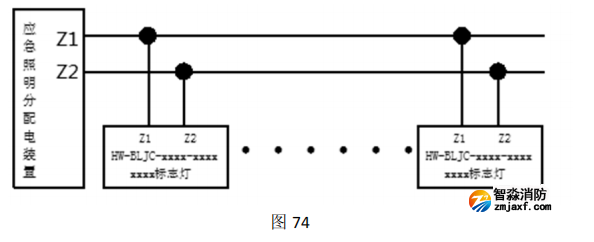

接线说明如图 74 所示:


白色电缆:信号总线,无极性,对应分配电装置的 Z1,Z2;

推荐使用截面积≥2.5mm2

 的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。
