维修气体灭火防护区联动控制

1.问题描述

　　1）气体灭火防护区外墙上设置了常开通风口，但通风口未设置联动关闭装置，气体灭火喷放前无法自动关闭；【图示】

　　2）工程中气体灭火控制器不直接连接火灾探测器时，防护区内送（排）风机、风阀、空调通风系统、电动防火阀、门、窗等，通常由火灾报警系统直接联动控制。在此类工程案例中，如果气体灭火控制器与火灾报警联动控制器属于不同品牌产品，相互之间的报警及联动控制通讯就会出现问题。当气体灭火控制器上的手动启动按钮或防护区门外设置的紧急启动按钮按下后，气体灭火控制盘可以对气体灭火设备进行联动控制，但消防联动控制器不能接收来自气体灭火控制盘的手动启动指令，导致防护区送（排）风机、风阀、空调通风系统、电动防火阀、门、窗等不能在灭火前被关闭或停止。

2.规范要求

　　《气体灭火系统设计规范》（GB 50370-2005）有关规定：

　　3.2.9喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

　　5.0.6气体灭火系统的操作与控制，应包括对开口封闭装置、通风机械和防火阀等设备的联动操作与控制。

　　《火灾自动报警系统设计规范》（GB 50116-2013）有关规定：

　　4.4.2气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

　　3 联动控制信号应包括下列内容：

　　1）关闭防护区域的送（排）风机及送（排）风阀门；

　　2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；

　　3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗。

3.应对措施

　　1）当气体防护区设有通风换气口或可开启的窗扇时，建议选择带电动执行机构的产品，并由气体灭火控制器对其进行联动控制。

　　2）当气体灭火控制器和火灾报警联动控制器品牌不一致时，为了避免相互之间通讯障碍而导致联动控制功能失效，建议灭火前需关闭或停止的送（排）风机、风阀、空调通风系统、电动防火阀、门、窗等，统一由气体灭火控制器进行联动控制。

4.图示说明

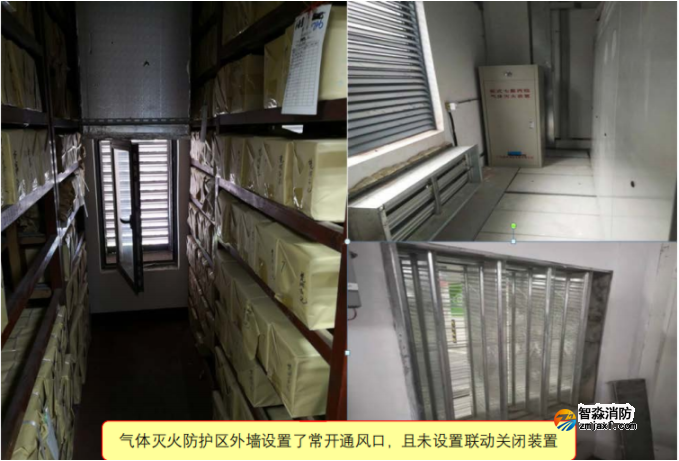

　　1）错误做法
