气体灭火防护区实际喷放浓度如何设计

 1.问题描述

　　采用组合分配系统保护的防护区，未校核各防护区的实际喷放浓度，造成防护区实际喷放浓度大于灭火设计浓度的1.1倍，甚至大于有毒性反应浓度(LOAEL浓度)。

2.规范要求

　　《气体灭火系统设计规范》（GB 50370-2005）有关规定：

　　3.3.6防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

　　6.0.7有人工作防护区的灭火设计浓度或实际使用浓度，不应大于有毒性反应浓度(LOAEL浓度)，该值应符合本规范附录G的规定。

3.应对措施

　　气体灭火系统防护区实际喷放浓度过高，对人员安全会产生直接的影响，特别是通常有人工作的防护区，实际喷放浓度要严格控制在10.5%以内。施工单位在深化设计或设备选型时，要结合现场防护区实际尺寸，仔细复核每个防护区的实际喷放浓度，确保系统安全可靠。

4.图示说明

　　1）错误做法

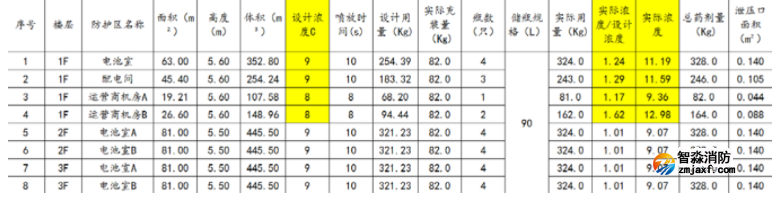

　　注：七氟丙烷灭火系统计算表中1～4区实际喷放浓度均大于灭火设计浓度的1.1倍，其中1、2、4区大于有毒性反应浓度(LOAEL浓度)10.5%，不符合要求。
