一、规范要求

1《消防给水及消火栓系统技术规范》GB50974-2014

13.1.4 消防水泵调试应符合下列要求：

　　2 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min或2min内投入正常运行。

13.2.6 消防水泵验收应符合下列要求：

　　5 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；备用泵启动和相互切换正常；消防水泵就地和远程启停功能应正常。

2《自动喷水灭火系统施工及验收规范》GB50261-2017

7.2.3 消防水泵调试应符合下列要求：

　　2 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应在1min或2min内投入正常运行。

3《自动跟踪定位射流灭火系统技术标准》GB51427-2021

5.5.5 消防水泵调试应符合下列规定：

　　2 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应在1min内投入正常运行。

7.0.9 每季度应对系统的下列项目进行一次检查：

　　2 消防水泵主泵、备用泵切换试验。

4《固定消防炮灭火系统设计规范》GB50338-2003

6.2.4 工作消防泵组发生故障停机时，备用消防泵组应能自动投入运行。

5《细水雾灭火系统技术规范》GB50898-2013

3.5.5 泵组系统应设置独立的水泵，并应符合下列规定：

　　1 水泵应设置备用泵。备用泵的工作性能应与最大一台工作泵相同，主、备用泵应具有自动切换功能，并应能手动操作停泵。主、备用泵的自动切换时间不应小于30s

4.4.3 泵组调试应符合下列规定：

　　2 以备用电源切换方式或备用泵切换启动泵组时，泵组应立即投入运行。

6《细水雾灭火系统及部件通用技术条件》GB/T26785-2011

6.14.5.2 主备泵切换要求

　　按7.22.2规定的方法进行主备泵切换试验，在系统工作泵或稳压泵产生电气故障或不能达到应有能力时，备用泵应能自动和手动切换投入。

7.22.2 主备泵切换试验

　　手动启动系统工作泵（或稳压主泵），使系统处于正常工作状态，模拟工作泵的断电或故障，检查工作泵、备用泵的切换情况。

7《细水雾灭火装置》XF1149-2014

6.10.5.2 主备泵切换要求

　　按7.22.2规定的方法进行主备泵切换试验，在装置工作泵或稳压泵产生电气故障或不能达到应有能力时，备用泵应能自动和手动切换投入。

7.22.2 主备泵切换试验

　　手动启动装置工作泵（或稳压主泵），使装置处于正常工作状态，模拟工作泵的断电或故障，检查工作泵、备用泵的切换情况。

8《泡沫灭火系统技术标准》GB50151-2021

3.3.2 泡沫液泵的选择与设置应符合下列规定：

　　4除四级及以下独立石油库与油品站场、防护面积小于200㎡单个非重要防护区设置的泡沫系统外，应设置备用泵，且工作泵故障时应能自动与手动切换到备用泵。

9《泡沫灭火系统及部件通用技术条件》GB20031-2005

5.1.5.2 泡沫液泵

　　d）泡沫液泵应设备用泵，其规格型号应与工作泵相同，工作泵故障时应能自动（手动）切换到备用泵。

10《固定消防给水设备第1部分：消防气压给水设备》GB27898.1-2011

5.4.4.1 在稳压工作泵发生电气故障或不能达到应有能力时，稳压备用泵应能自动和手动切换。

5.4.4.2 在消防工作泵发生电气故障或不能达到应有能力时，消防备用泵应能自动和手动切换。

11《固定消防给水设备第2部分：消防自动恒压给水设备》GB27898.2-2011

5.4.5.1 在稳压工作泵产生电气故障或不能达到应有能力时，稳压备用泵应能自动和手动切换。

5.4.5.2 在消防工作泵产生电气故障或不能达到应有能力时，消防备用泵应能自动和手动切换。

12《固定消防给水设备第3部分：消防增压稳压给水设备》GB27898.3-2011

6.5.6 分别模拟设备电气故障和机械故障，观察水泵故障处置情况及水泵切换方式。

13《固定消防给水设备第4部分：消防气体顶压给水设备》GB27898.4-2011

5.4.6 水泵切换

　　在稳压工作泵发生电气故障或不能达到应有能力时，稳压备用泵应能自动和手动切换。

14《固定消防给水设备第5部分：消防双动力给水设备》GB27898.5-2011

5.4.5.1 在稳压工作泵产生电气故障或不能达到应有能力时，稳压备用泵应自动和手动切换。

5.4.5.2 在消防工作泵产生故障或不能达到应有能力时，消防备用泵应自动和手动切换。

15《建筑消防设施检测技术规程》XF503-2004

4.4.5.3 主泵不能正常投入运行时，应自动切换启动备用泵。

5.4.5.2 模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。

16《单位消防安全评估》XF/T3005-2020

6.2.4.5.1 检查内容如下：

　　d）主、备消防泵应具有自动切换功能。

　　6.2.4.5.2 检查方法如下：

　　d）模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。

二、操作方法

（一）操作控制面板进行切换

【操作步骤】

　　第一步：将消防泵控制面板设置为1主2备状态。

　　第二步：将消防泵控制面板设置为自动运行状态。

　　第三步：通过消防控制室直启盘远程手动启泵（也可以通过压力开关或流量开关自动启泵），1泵启动。

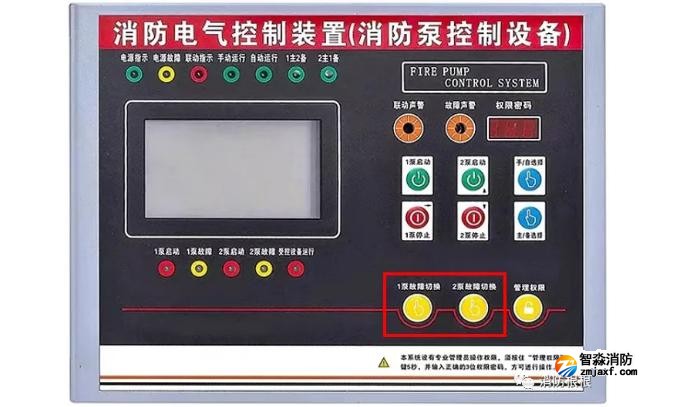

　　第四步：通过控制面板1泵故障切换按钮模拟1泵故障，2泵自动启动。

　　第五步：恢复正常后，将消防泵控制面板设置为2主1备状态，重复上述操作。

（二）操作热继电器进行切换

【操作步骤】

　　第一步：将消防泵控制柜设置为1主2备状态。

　　第二步：将消防泵控制柜设置为自动运行状态。

　　第三步：通过消防控制室直启盘远程手动启泵（也可以通过压力开关或流量开关自动启泵），1泵启动。

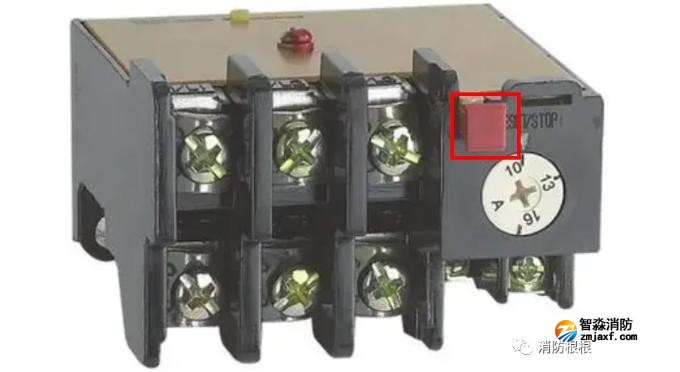

　　第四步：通过热继电器试验按钮模拟1泵故障，2泵自动启动。

　　第五步：恢复正常后，将消防泵控制柜设置为2主1备状态，重复上述操作。

【控制原理】

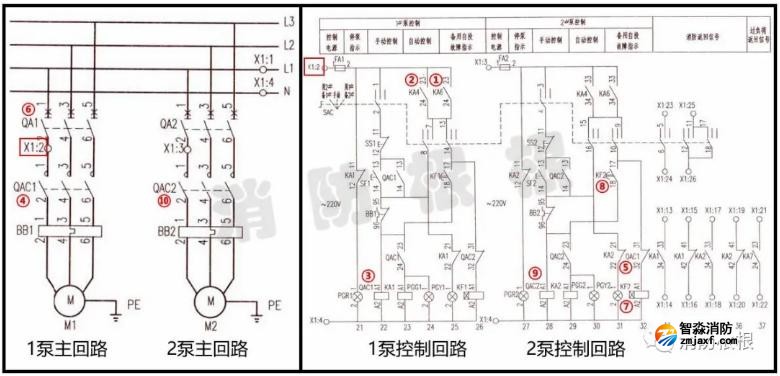

　　消防泵控制柜设置为1主2备自动运行状态，通过消防控制室直启盘远程手动启泵中间继电器KA6常开触点(①)闭合（也可以通过压力开关或流量开关自动启泵中间继电器KA4常开触点(②)闭合），从而接通1泵控制回路，交流接触器QAC1线圈(③)得电，QAC1主触点(④)闭合，从而接通1泵主回路，1泵启动运行；同时QAC1常闭触点(⑤)断开，从而断开2泵控制回路，2泵不启动运行。

　　当1泵启动运行后，按下热继电器BB1试验按钮(⑥)，BB1常闭触点(⑦)断开，从而断开1泵控制回路，交流接触器QAC1线圈(③)失电，QAC1主触点(④)断开，从而断开1泵主回路，1泵停止运行；同时QAC1常闭触点(⑤)恢复闭合，时间继电器KF2线圈(⑧)得电，经过延时后KF2常开触点(⑨)闭合，从而接通2泵控制回路，交流接触器QAC2线圈(⑩)得电，QAC2主触点(⑪)闭合，从而接通2泵主回路，2泵启动运行，完成切换。

【演示视频】

（编者注：略，需要可看消防根根原文内容）

（三）操作低压断路器进行切换

【操作步骤】

　　第一步：将消防泵控制柜设置为1主2备状态。

　　第二步：将消防泵控制柜设置为自动运行状态。

　　第三步：通过消防控制室直启盘远程手动启泵（也可以通过压力开关或流量开关自动启泵），1泵启动。

　　第四步：通过断开低压断路器模拟1泵故障，2泵自动启动。

　　第五步：恢复正常后，将消防泵控制柜设置为2主1备状态，重复上述操作。

【控制原理】

　　消防泵控制柜设置为1主2备自动运行状态，通过消防控制室直启盘远程手动启泵中间继电器KA6常开触点(①)闭合（也可以通过压力开关或流量开关自动启泵中间继电器KA4常开触点(②)闭合），从而接通1泵控制回路，交流接触器QAC1线圈(③)得电，QAC1主触点(④)闭合，从而接通1泵主回路，1泵启动运行；同时QAC1常闭触点(⑤)断开，从而断开2泵控制回路，2泵不启动运行。

　　当1泵启动运行后，断开低压断路器QA1(⑥)，从而断开1泵主回路，1泵停止运行；同时由于1泵控制回路从QA1下口取电(X1:2)，从而1泵控制回路失电，交流接触器QAC1线圈(③)失电，QAC1主触点(④)断开；同时QAC1常闭触点(⑤)恢复闭合，时间继电器KF2线圈(⑦)得电，经过延时后KF2常开触点(⑧)闭合，从而接通2泵控制回路，交流接触器QAC2线圈(⑨)得电，QAC2主触点(⑩)闭合，从而接通2泵主回路，2泵启动运行，完成切换。

（四）以上操作方法依据《常用水泵控制电路图图集》16D303-3，但现实应用中往往不按照此图集接线（比如控制回路常常从低压断路器上口取电，此时操作低压断路器进行切换的方法就无效了），需要具体问题进行具体分析，不仅限于以上操作方法。
