能检查消防设备末端配电装置的安装位置、数量、规格和型号，测试供电功能

1.对照消防设计文件，检查消防设备末端配电装置的安装位置和数量。

(1)消防设备末端配电装置宜靠近用电设备安装。

(2)消防设备末端配电装置在墙上安装时，其底边距地(楼)面高度宜为1.3～1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地(楼)面0.1～0.2m。

(3)控制器应安装牢固，不应倾斜。安装在轻质墙上时，应采取加固措施。

消防设备末端配电装置的安装数量取决于供电负荷的大小，对照消防设计文件检查消防设备末端配电装置的数量是否符合规定。

2.检查消防设备末端配电裝置规格和型号

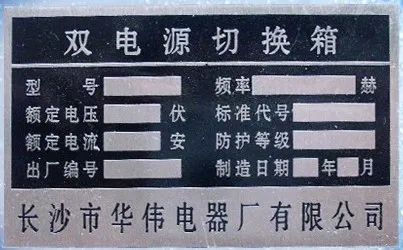

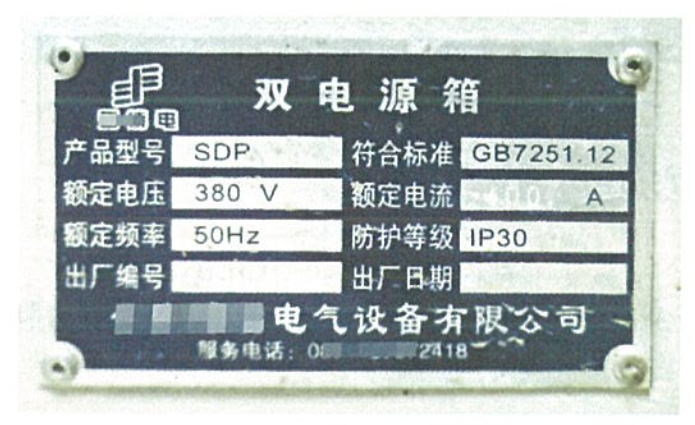

在消防设备末端配电装置外壳上的明显位置应设置产品铭牌，如下图所示。

产品铭牌内容应至少包括:产品名称、规格型号、产品编号、额定电压、额定电流、防护等级、执行标准、制造日期、生产单位名称或商标等。

对照设计文件检查消防设备末端配电装置内的设备及配件规格、型号与设计是否相符，有无国家相关证书和检验报告。

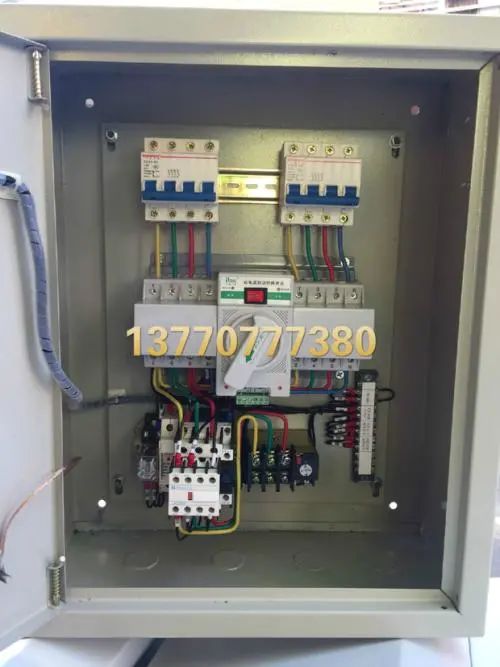

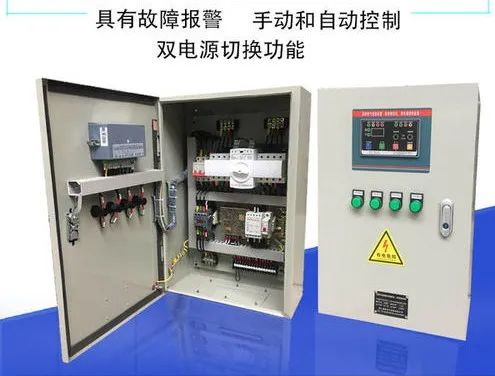

消防设备末端配电装置有两路电源为该装置供电，当其中一路断电后另一路可以自动投入使用，消防设备末端配电装置供电功能测试主要就是检验装置内双电源开关的切换功能。双电源转换开关如下图所示。

当主电源损坏或发生故障时，备用电源通过装置内的双电源转换开关自动投入使用，当备用电源损坏或发生故障时，则通过双电源转换开关切到主电源的供电上，它可以确保消防负荷连续、可靠运行。

操作程序

操作前，全面检查接线是否准确无误，确认之后方可进行操作。将双电源自动转换开关的手动/自动开关置于手动位置，接通1#和2#电源，此时1#电源和2#电源指示灯亮，说明两电源接通，供电正常。具体测试步骤如下：

步骤1

将双电源自动转换开关的手动/自动开关置于自动位置，则双电源自动转換开关进入“自动”控制状态。此时，内部电动机将转动使第一路电源合闸，常用电源处于工作状态。这时，1#电源指示灯、1#电源合闸指示灯亮。

步骤2

断开1#常用电源(或者做1#电源故障)，双电源自动转换开关由常用电源工作位置转换至备用电源工作位置，2#电源指示灯、2#电源合闸指示灯亮。

步骤3

当1#常用电源恢复正常时，双电源自动转换开关即自动转换至常用电源工作位置，说明消防设备末端配电装置的供电功能正常。

注意事项

双电源自动转换开关置于手动位置，如果把1#常用电源断开，开关不会动作。

只有当开关置于自动位置，开关才会自动转换。开关在手动位置时，可以用手柄手动操作常用/备用电源开关转换。

警告:开关在“自动”状态、通电情况下，严禁用手柄操作，以防触电危险与损坏产品。
