超细干粉灭火装置应用设计实例

某地下管廊工程，包括综合管道舱和电力舱，消防设计采用超细干粉灭火装置作为管廊自动灭火系统。

一、设计执行主要规范

1、《城市综合管廊工程技术规范》GB50838-2015

2、《建筑设计防火规范》GB50016-2014

3、《干粉灭火装置技术规程》CECS322:2012

4、《干粉灭火系统设计规范》GB50347-2004

5、《干粉灭火系统及部件通用技术条件》GB16668-2010

6、《干粉灭火装置》GA602-2013

二、保护范围

主干线管沟的电力舱及容纳超过6根及以上的电力电缆出线舱

三、设计方案

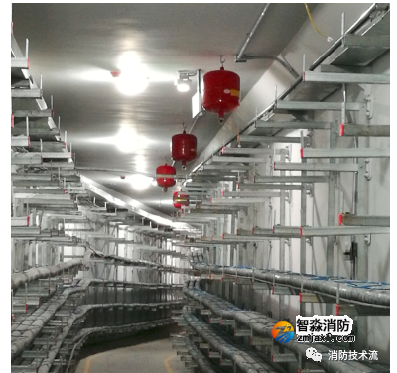

采用全淹没非贮压式无管网超细干粉灭火装置，悬挂式安装垂直喷射

注：非贮压悬挂式超细干粉灭火装置主要由装有灭火剂和喷发剂（气体发生剂组件）的壳体或罐体、喷发剂组件、电引发（燃烧）器、铝箔喷口等组成

四、启动方式

具有自动控制、手动控制两种方式，且可互相转换

1、自动启动

温感自动启动：当防护区发生火灾，环境温度上升至灭火装置设定的温度（一般为68°C），温控启动模块感温元件被激活，向超细干粉灭火装置发出启动信号，超细干粉灭火装置启动。由专用模块向区域灭火控制器反馈火灾启动信号，联动本灭火单元的所有超细干粉灭火装置启动。

2、电引发自动启动：当灭火装置处于自动控制状态，防护区发生火灾时，火灾报警控制系统探测到火情，经火灾报警控制器确认并发出灭火指令给超细干粉区域灭火控制器并发出声光报警信号，区域灭火控制器延时至设定的时间后，点燃同一灭火单元所有灭火装置上的燃气剂产生气体，当产生气体达到一定压力，气体带动超细干粉灭火剂冲破铝箔片，向外喷洒灭火剂进行灭火，灭火装置启动后输出喷洒反馈信号。

2、手动启动

防护区发生火灾时，按下每个防护区门口的超细干粉区域控制器上的启动按钮，即可启动其所连接的灭火装置，或者在消防控制室手动发出启动指令，火灾所在区域的超细干粉区域控制器接收到信号后，启动其所连接的灭火装置进行灭火。

五、安装要求

灭火装置的悬挂支架应能承受5倍的灭火装置总质量，不应产生变形或脱落情况，在灭火装置喷洒过程中，悬挂支架、预留孔和墙体等应能承受干粉灭火启动时产生的反作用力，不应产生变形、脱落等情况。

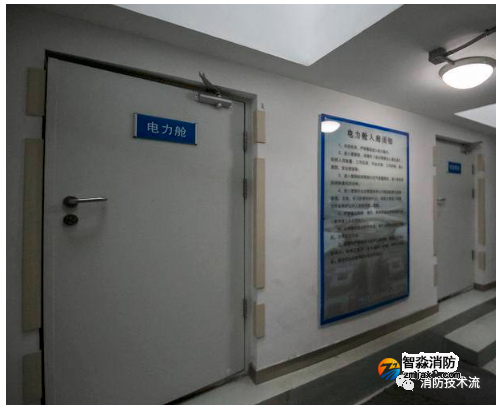

六、防护区的要求

防护区不能关闭的开口面积之和不应大于该防护区总内表面积的5%，通风系统应在灭火装置喷洒前或同时自动关闭，防护区入口处应设灭火剂喷洒指示灯、火灾声光警报器、灭火系统永久性标志。
