高位消防水箱及其附属设施设置不符合要求

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

高位消防水箱及其附属设施设置不符合要求


1、问题描述

1)高位消防水箱在屋顶露天设置时,人孔及进出水管阀门没有采取保护措施;【图示1】

2)高位消防水箱进水管和出水管设置位置不符合规范要求;【图示2】

3)高位消防水箱在屋顶露天设置时,未采取保温措施。

2、规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定:

  5.2.4高位消防水箱的设置应符合下列规定:

  1 当高位消防水箱在屋顶露天设置时,水箱的人孔以及进出水管的阀门等应采取锁具或阀门箱等保护措施;【图示3】

  2 严寒、寒冷等冬季冰冻地区的消防水箱应设置在消防水箱间内,其他地区宜设置在室内,当必须在屋顶露天设置时,应采取防冻隔热等安全措施。【图示4】

  5.2.6高位消防水箱应符合下列规定:

  6 进水管应在溢流水位以上接入,进水管口的最低点高出溢流边缘的高度应等于进水管管径,但最小不应小于100mm,最大不应大于150mm。【图示5】

3、图示说明

1)错误做法

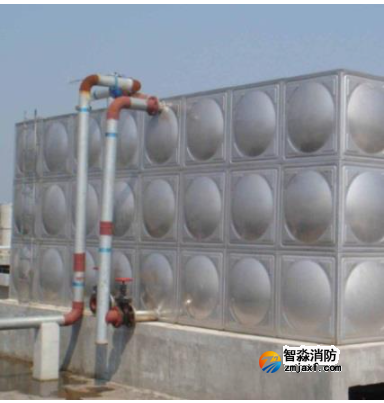

图示1

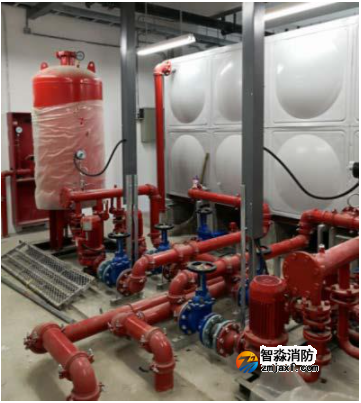

图示2

2)正确做法

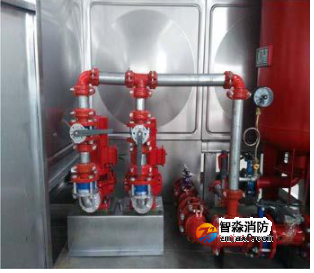

图示3

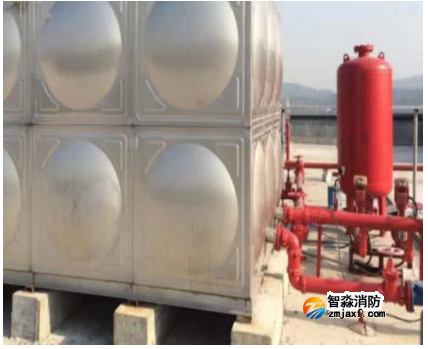

图示4


图示5

来源:南京市建设工程消防验收技术指南(试行)2021
