喷淋头安装基本要求

1）喷头应居中安装（与装饰吊顶排版配合），与灯、烟感等成行成线。

2）直立型、下垂型标准喷头溅水盘与顶板的距离为75~150mm。

3）喷头装饰盖、罩应紧贴吊顶。

4）喷头臂（单、双）应统一纵向或横向安装。

5）大空间成排喷头安装成行成线。

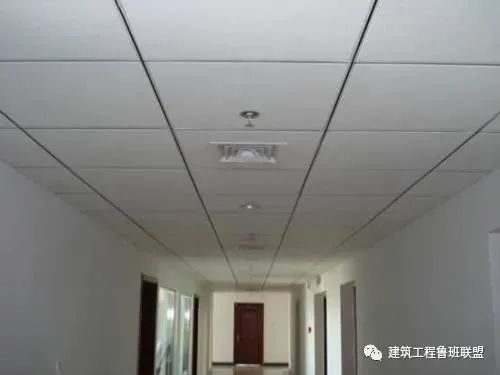

喷头与灯具、烟感、风口应该成排成线

喷头安装长度过短

喷头安装长度过长



喷头安装离墙/梁太近



喷淋头安装注意事项



1）喷头安装前应与精装天花吊顶布置图对照，优化喷头安装点位，防止与烟感、灯具、喇叭等装置冲突。

2）明确精装吊顶面基准线和标高线，在龙骨调整定位后，测量喷头短管的长度并安装，防止短管过长或过短。

3）天花吊顶喷头开孔由精装施工单位负责。

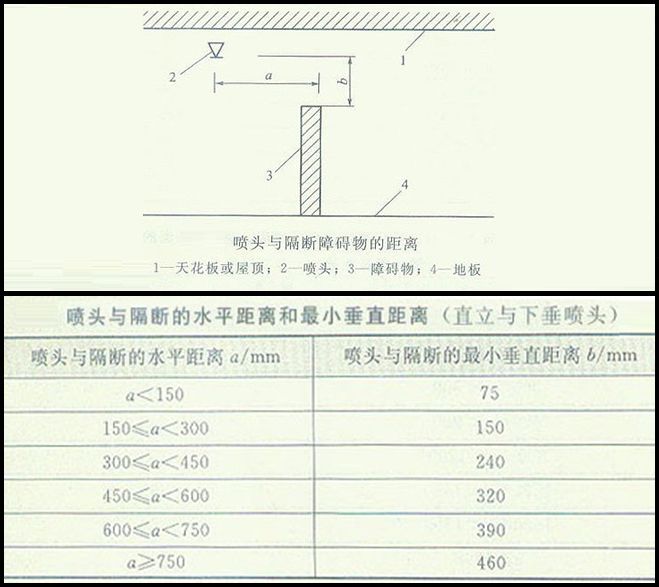

· 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合下表的规定：

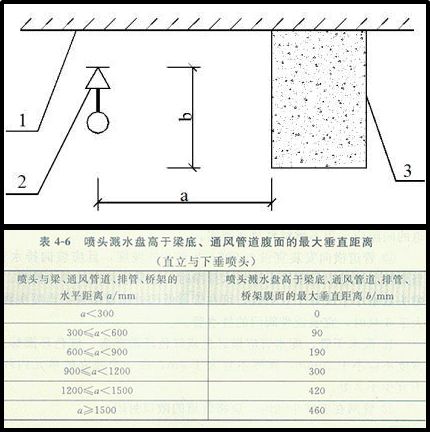

· 当喷头溅水盘高于附近梁底或宽度小于1.2m的风管、排管、桥架腹面时，喷头溅水盘高于梁底、风管、排管、桥架腹面的最大垂直距离应符合下表的规定：

· 当梁、风管、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。

下面基于工程示例

总结喷淋安装的12项要点
