首先，有必要明确的是：防排烟系统并不是单一系统，而是①防烟系统和②排烟系统两个系统的总称。

防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

↓ 下面就分别对这两个系统进行图文解析 ↓

一、防烟系统

设置部位：

1. 防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；

2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：

通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

方式：

1. 自然通风

2. 机械加压送风

· 自然通风方式

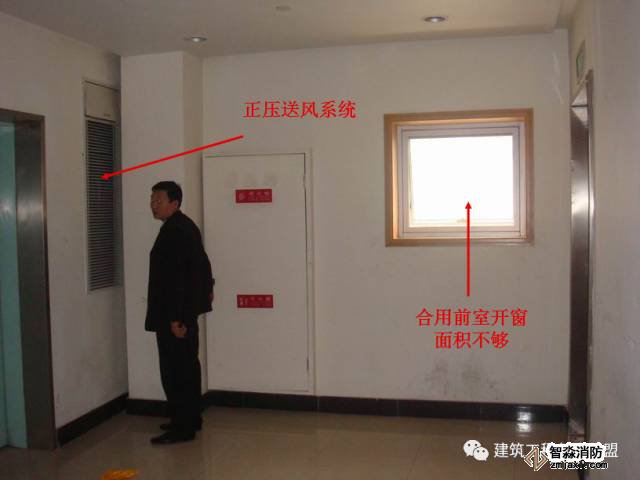

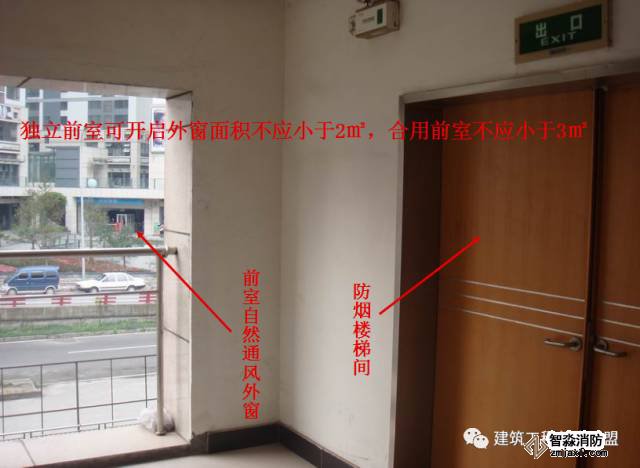

前室示例

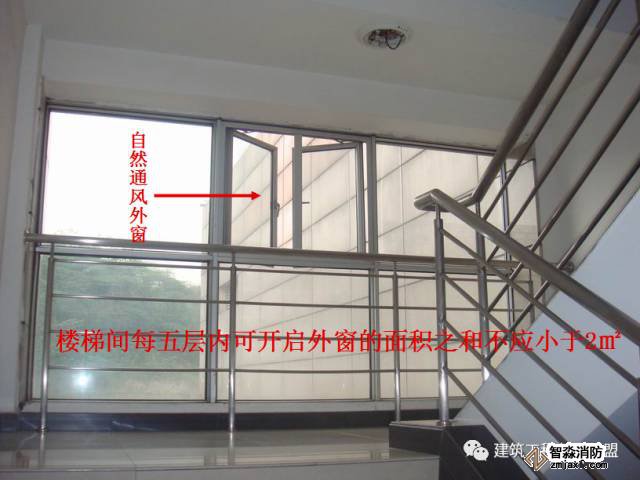

楼梯间示例

· 机械加压送风方式

不具备自然通风条件的防烟部位应设置机械加压送风系统。

示例

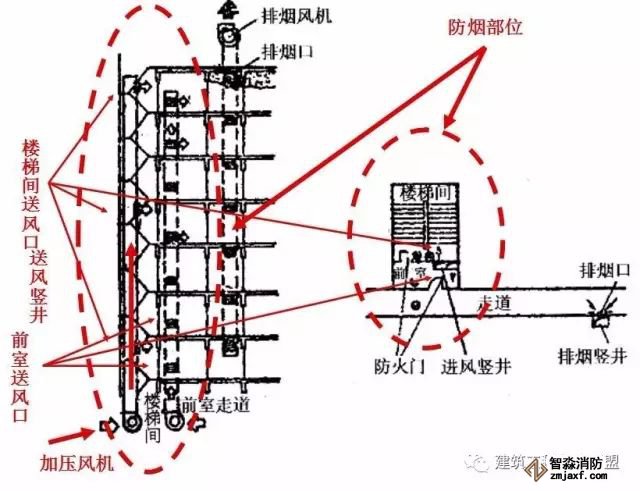

机械加压送风的立面图和平面图示例

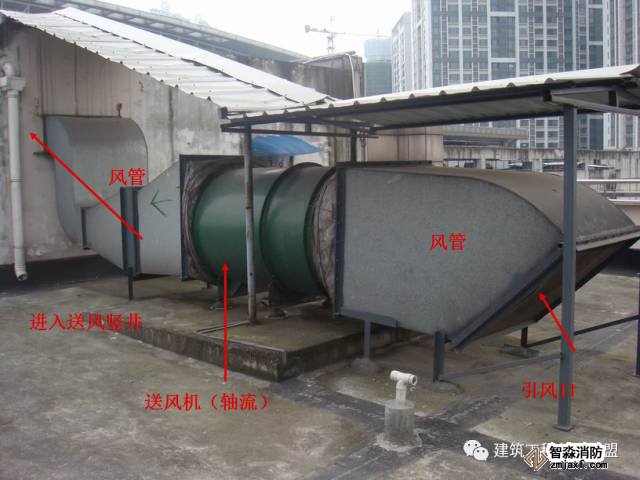

加压送风机及风管示例

送风风机房电气控制柜示例

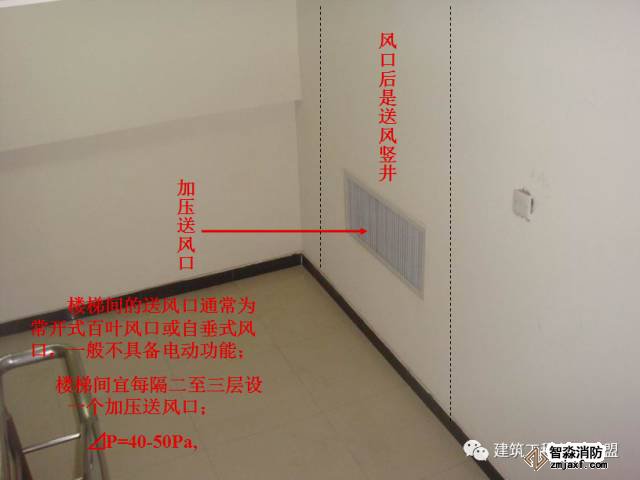

楼梯间加压送风口和竖井示例

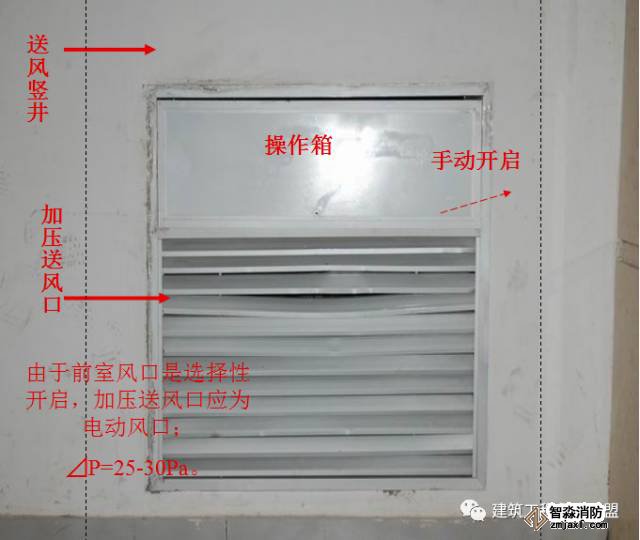

前室送风口和竖井示例

二、排烟系统

设置部位：

1. 较长的疏散走道；

2. 有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；

3.中庭。

作用：

是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

方式：

1. 自然通风

2. 机械排烟

· 自然通风方式

注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

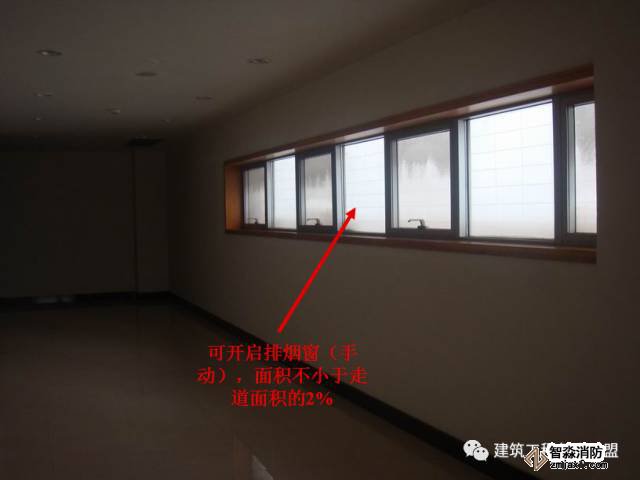

走道示例

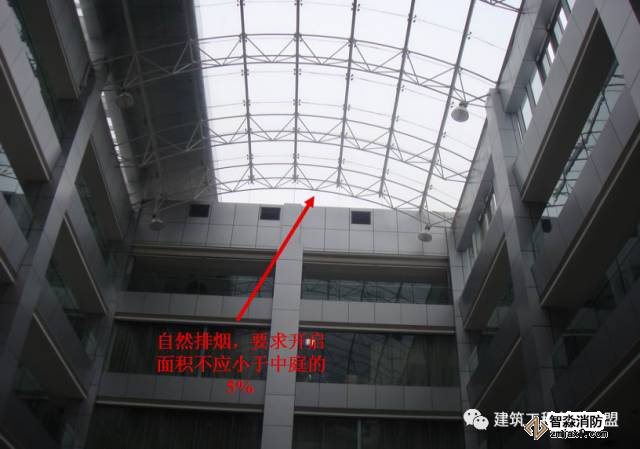

中庭示例

· 机械排烟方式

设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

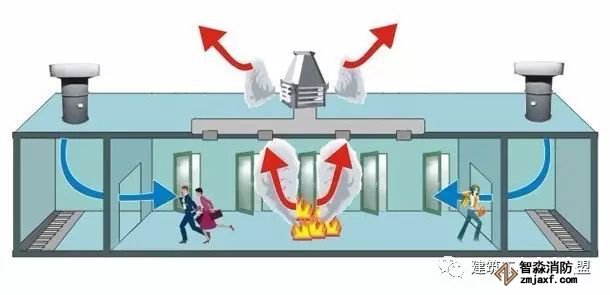

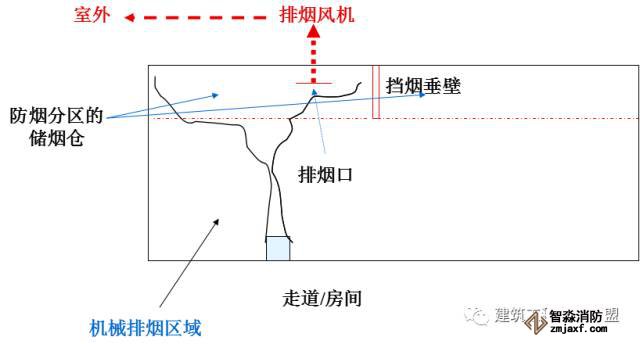

原理示例

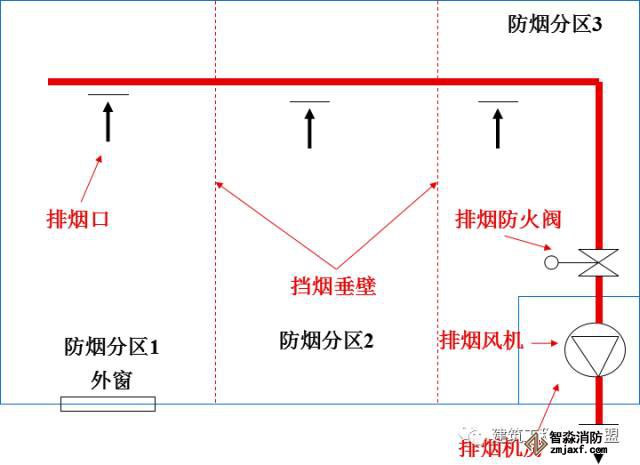

水平机械排烟系统原理示例

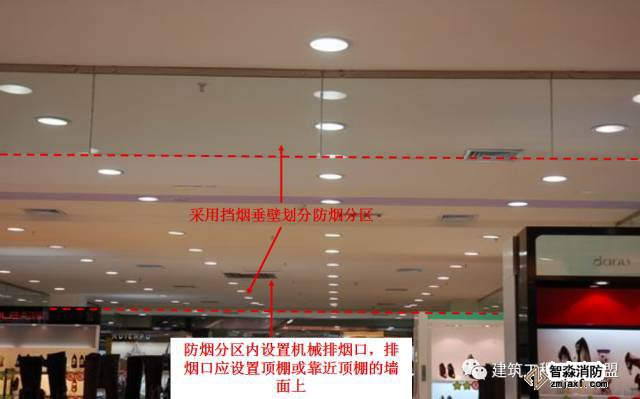

分区示例

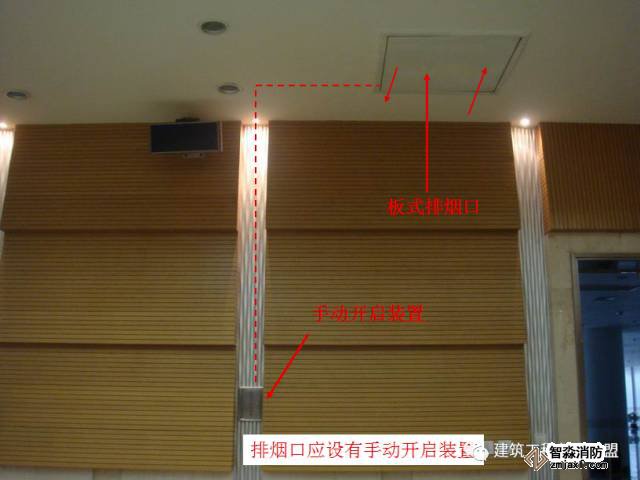

排烟口和手动开启装置示例

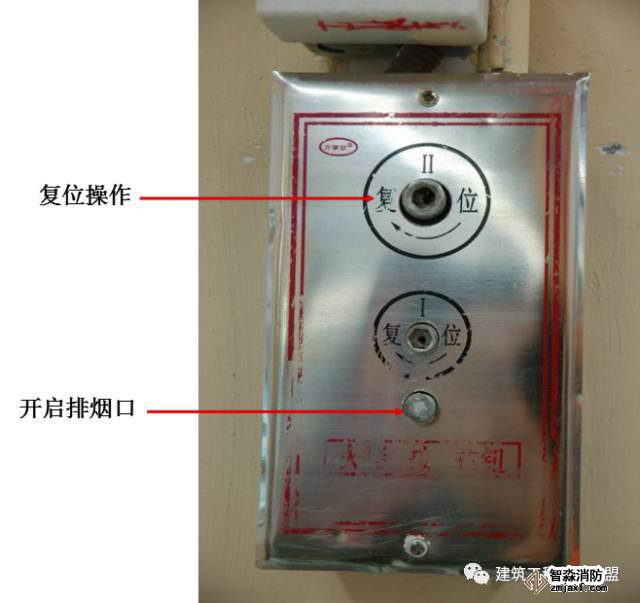

排烟口手动开启装置示例

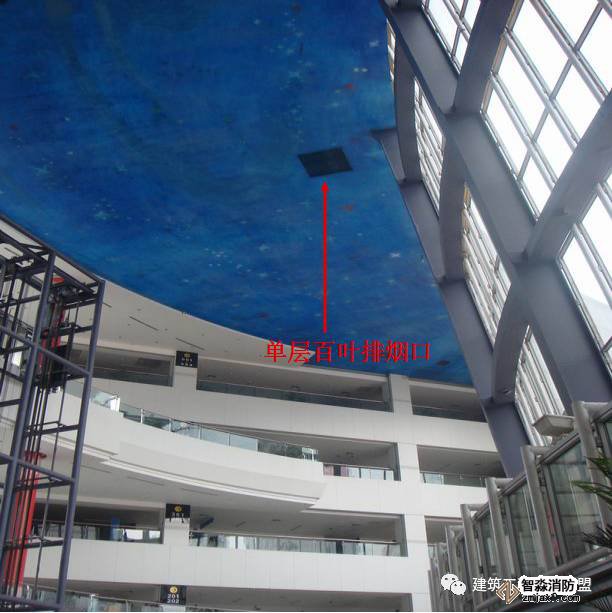

中庭机械排烟示例

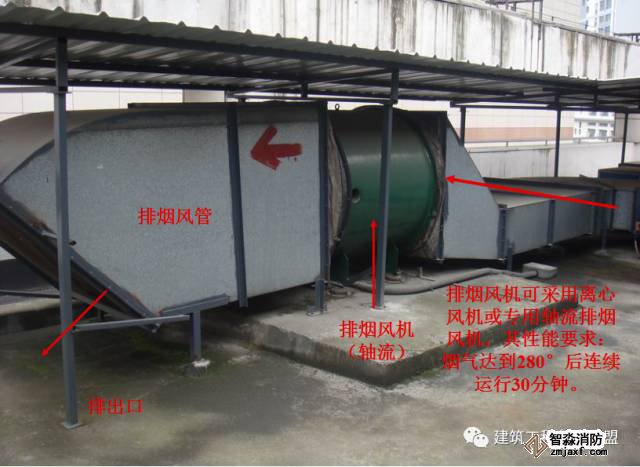

排烟风机及风管示例

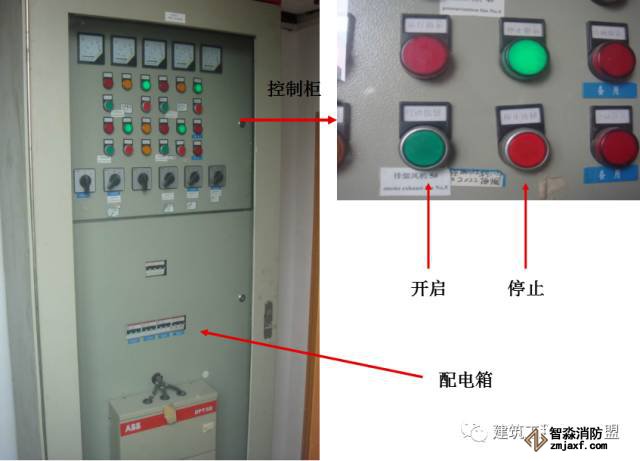

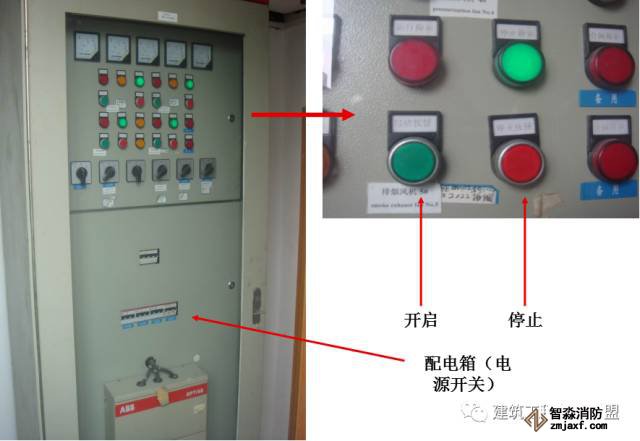

排烟风机房电气控制柜示例

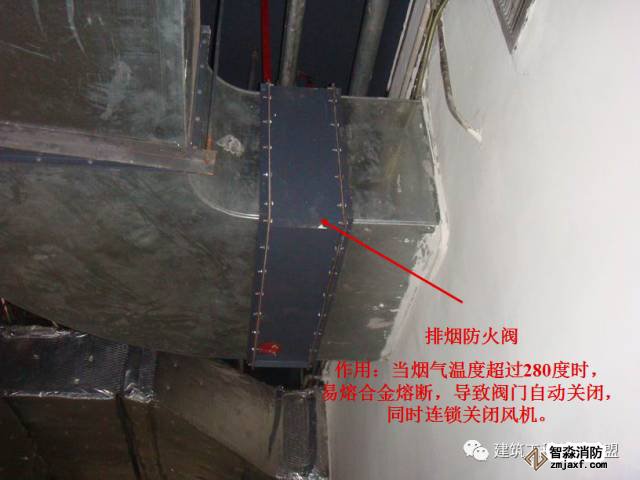

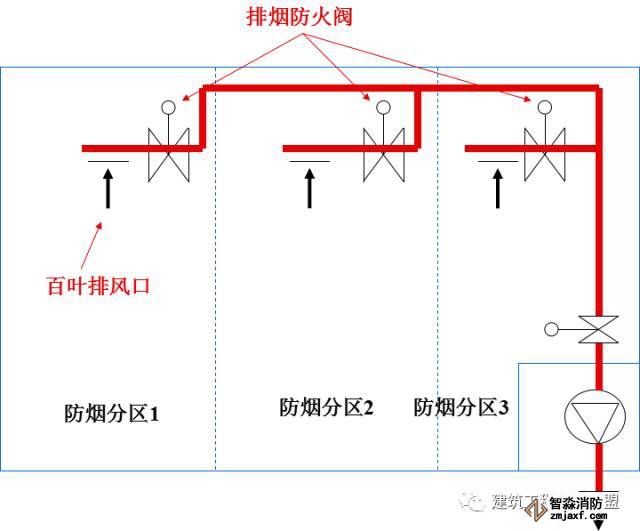

排烟防火阀示例

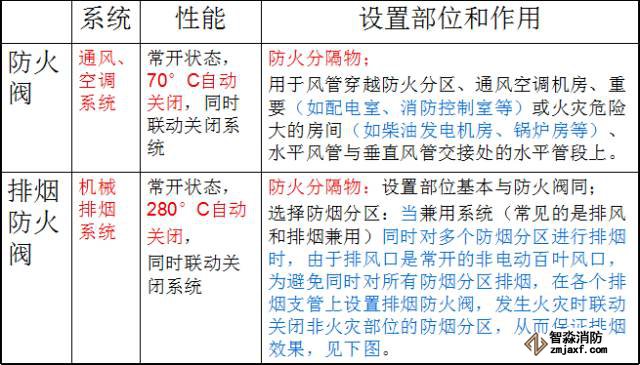

【附】防火阀与排烟防火阀的区别

设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：

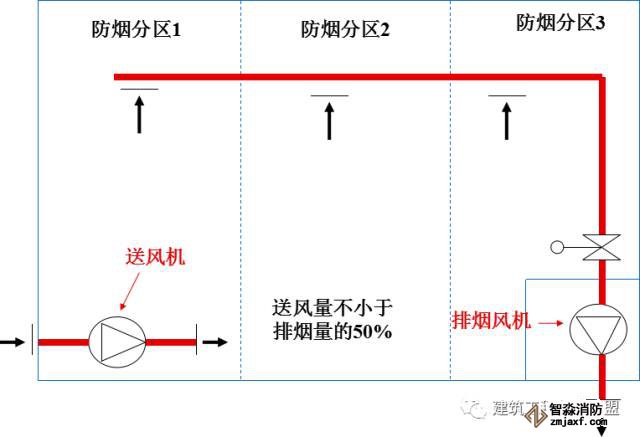

机械排烟的补风系统原理

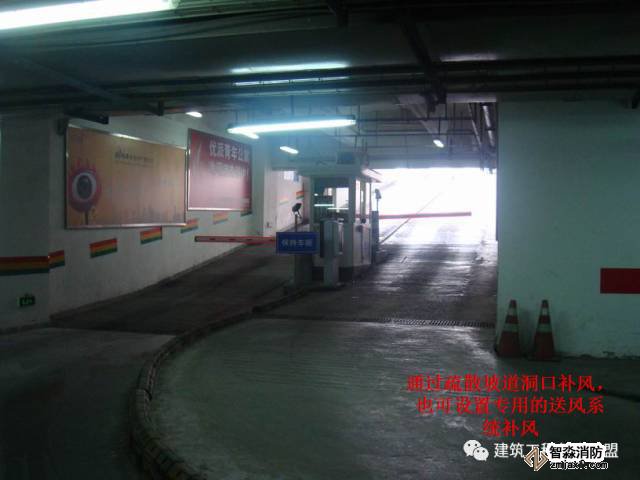

机械排烟系统的补风

排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

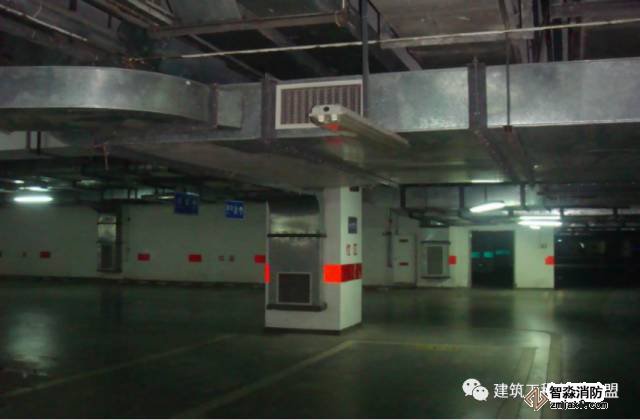

车库排风和排烟兼用系统
