1、范围
本文中规定了表示火灾报警设备的基本符号、辅助符号、附加文字符号和独立图形符号。
本文内容适用于科研、设计、教学、出版、建筑、施工等部门应用的火灾报警设备消防系统图。
2、基本原则
2.1 基本符号表示火灾报警设备的基本特征。
2.2 辅助符号表示火灾报警设备的具体特征。
2.3 独立图形符号表示特定火灾报警设备， 由基本符号与辅助符号或基本符号与附加文字符号相结合派生而得。
2.4 使用本标准中规定的图形符号绘制消防系统图时，应注意：
a）符号的大小可以与本标准中的图形符号相同，也可按比例放大或缩小；
b）按图面布置的需要，允许本标准中的图形符号旋转90º或180º绘制，但不得将其中的附加文字符号倒置。

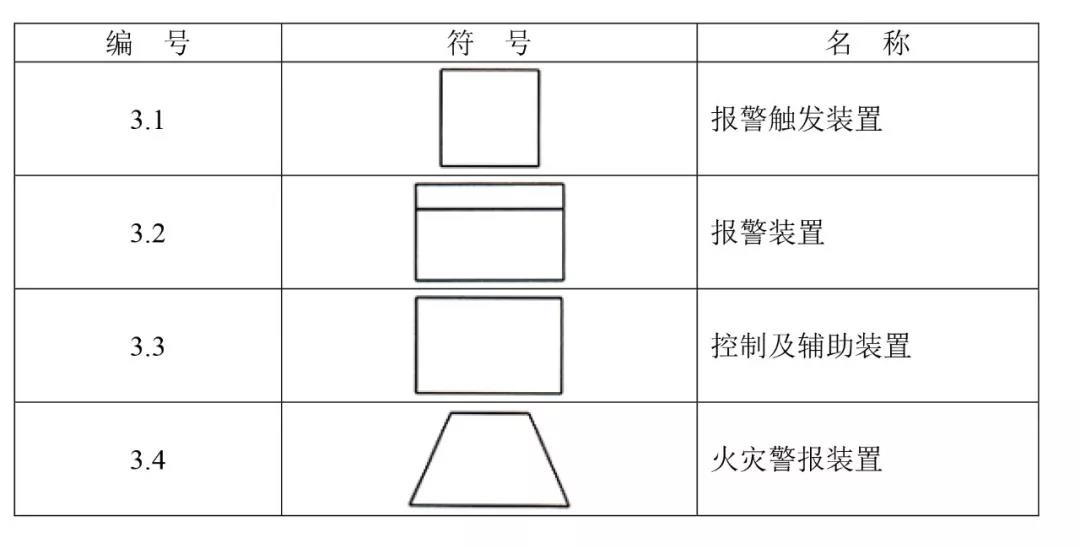

3、基本符号

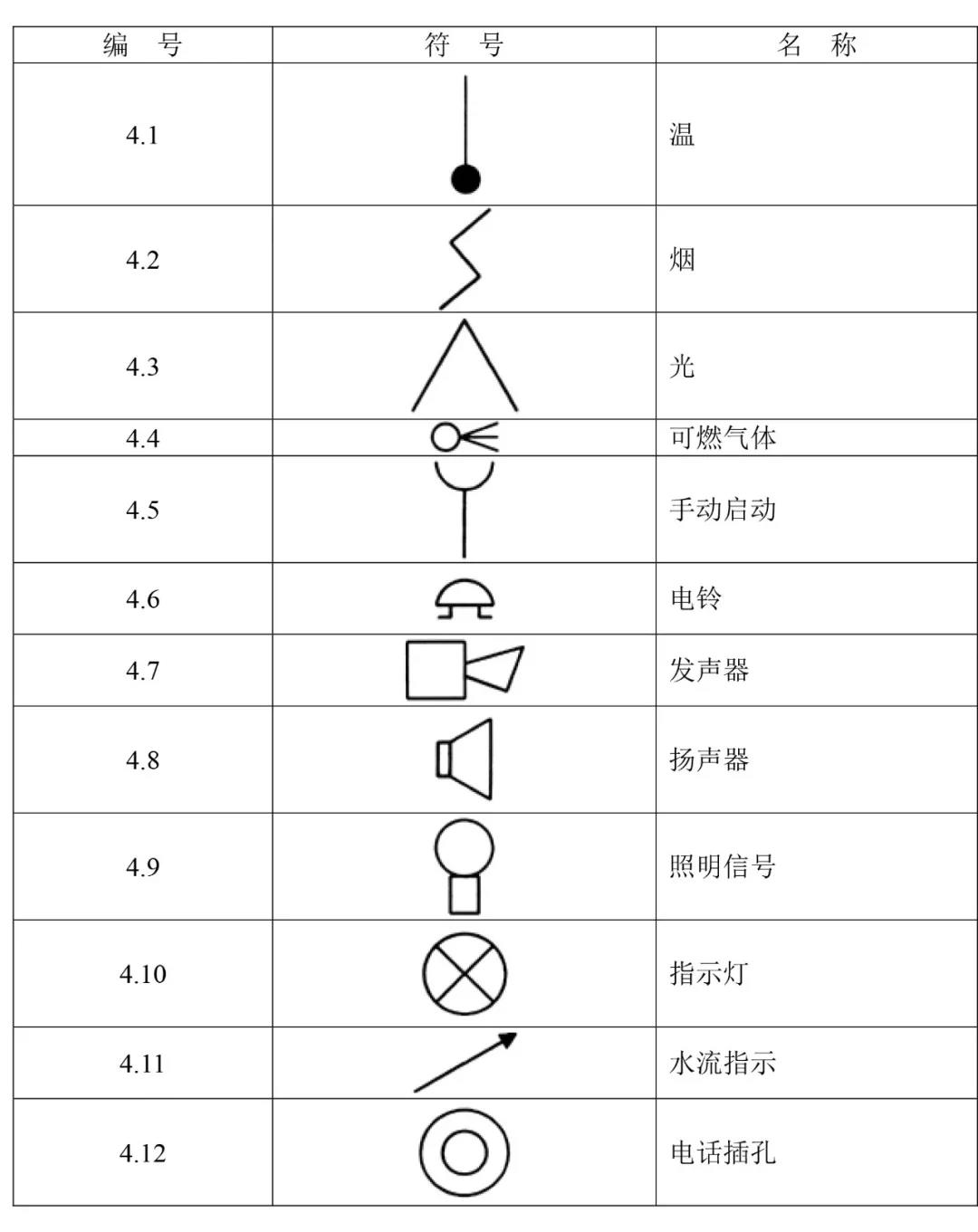

4、辅助符号

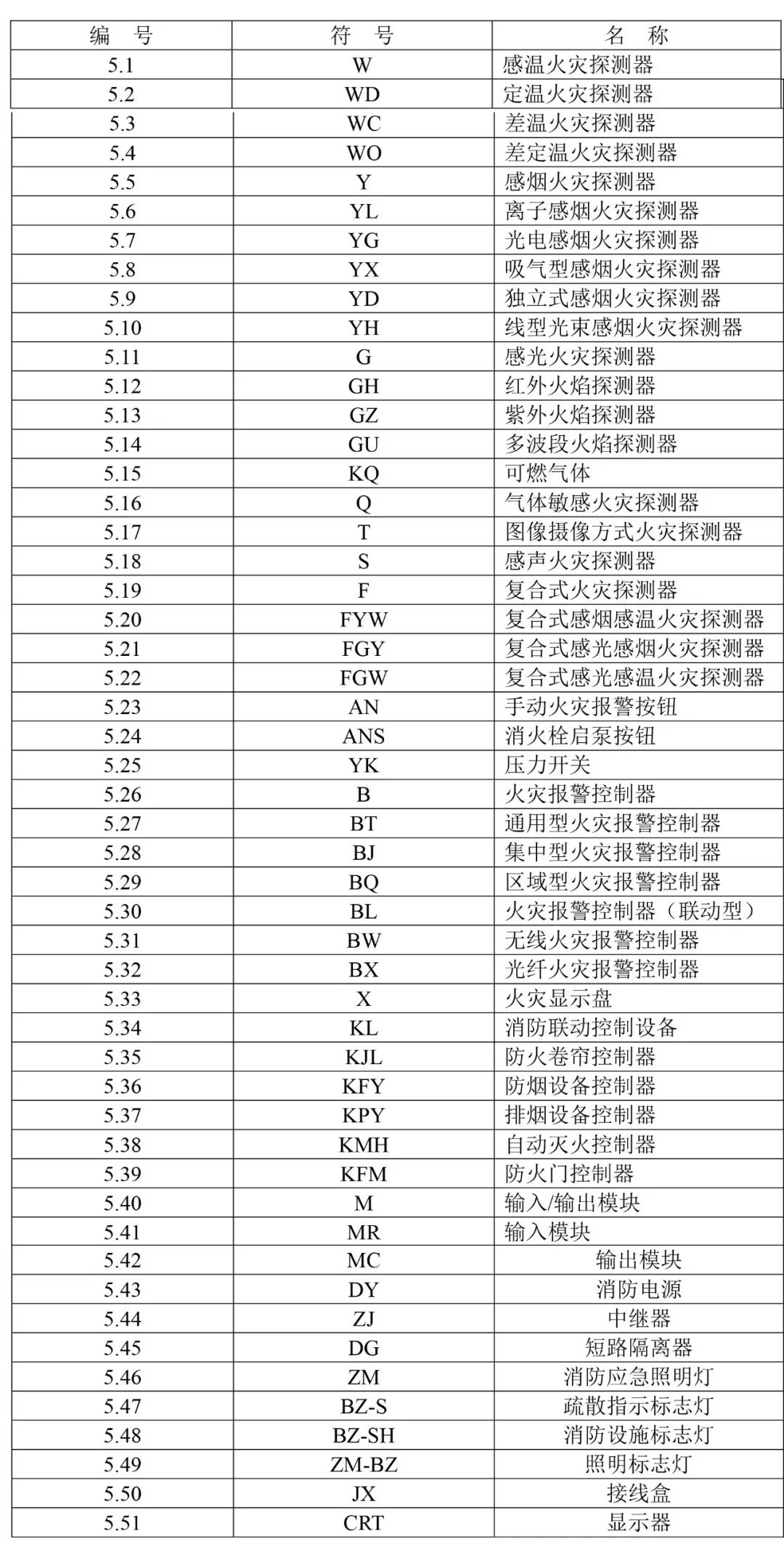

5、附加文字符号

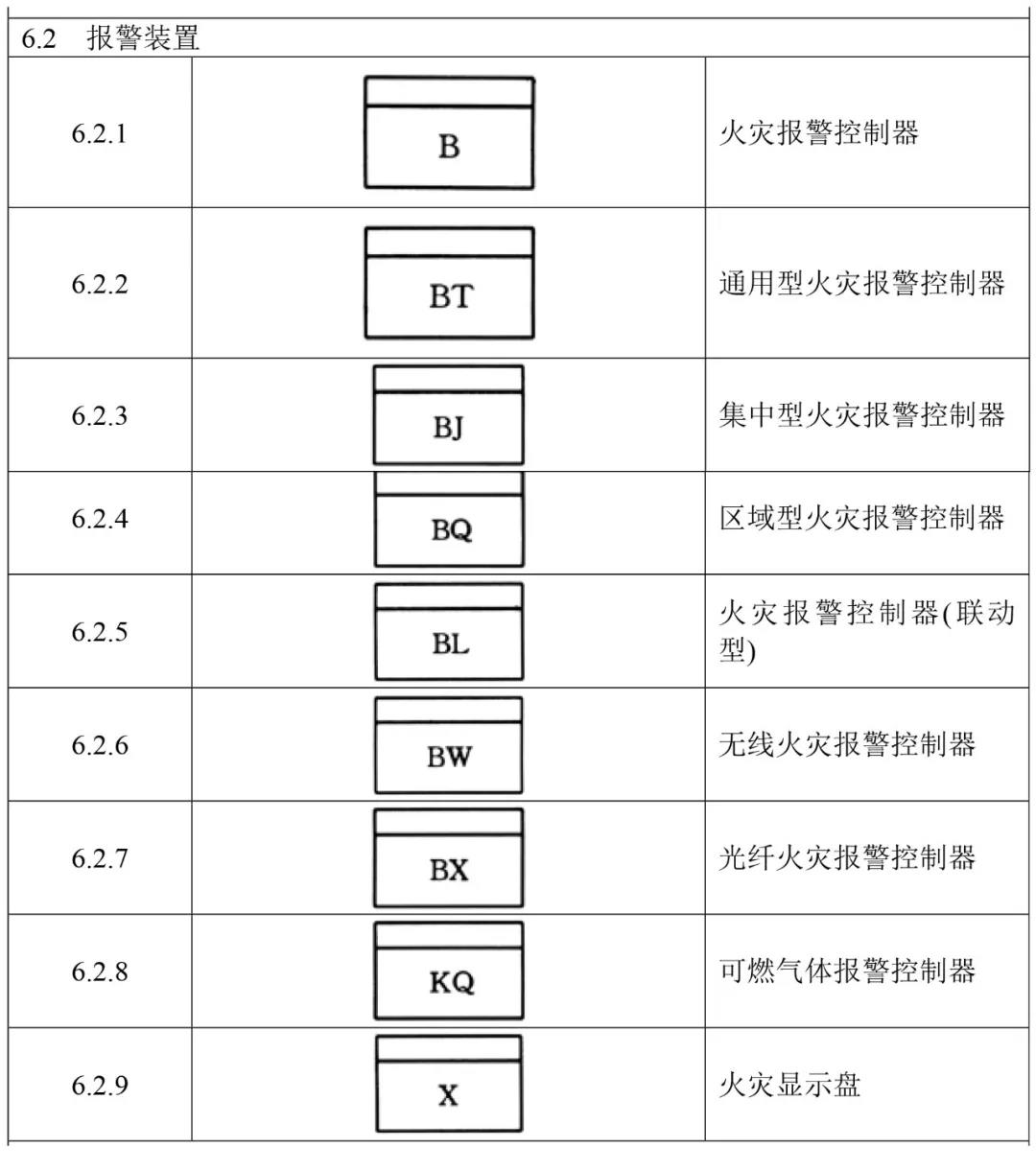

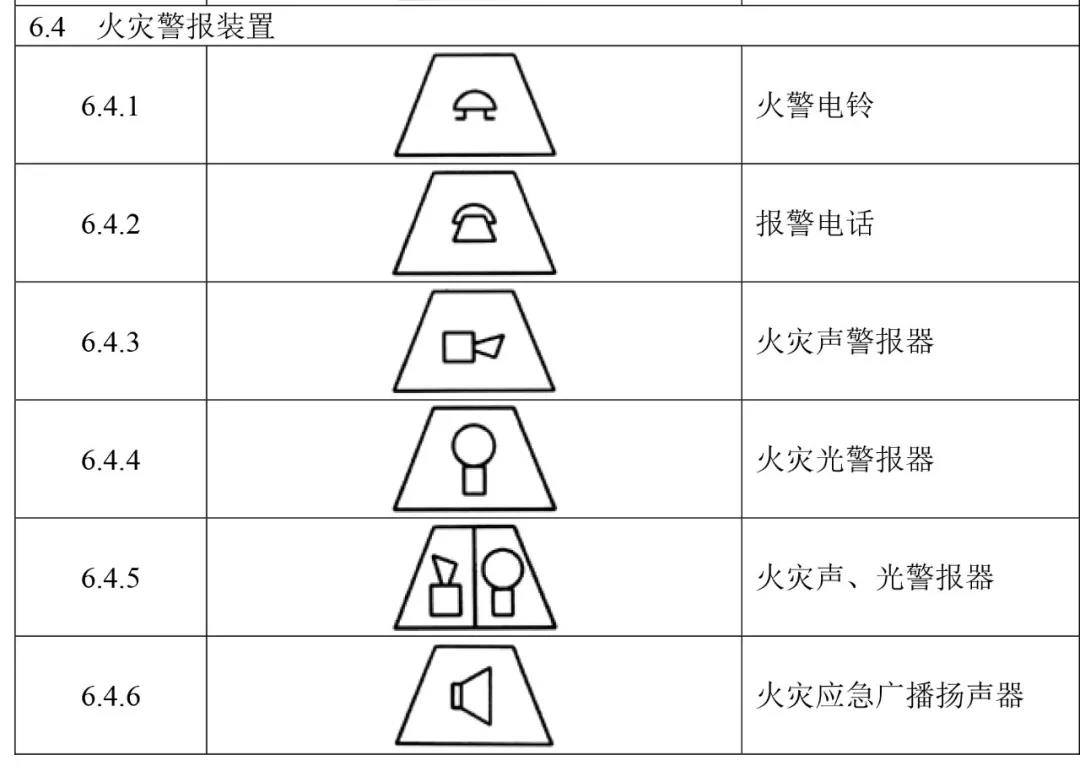

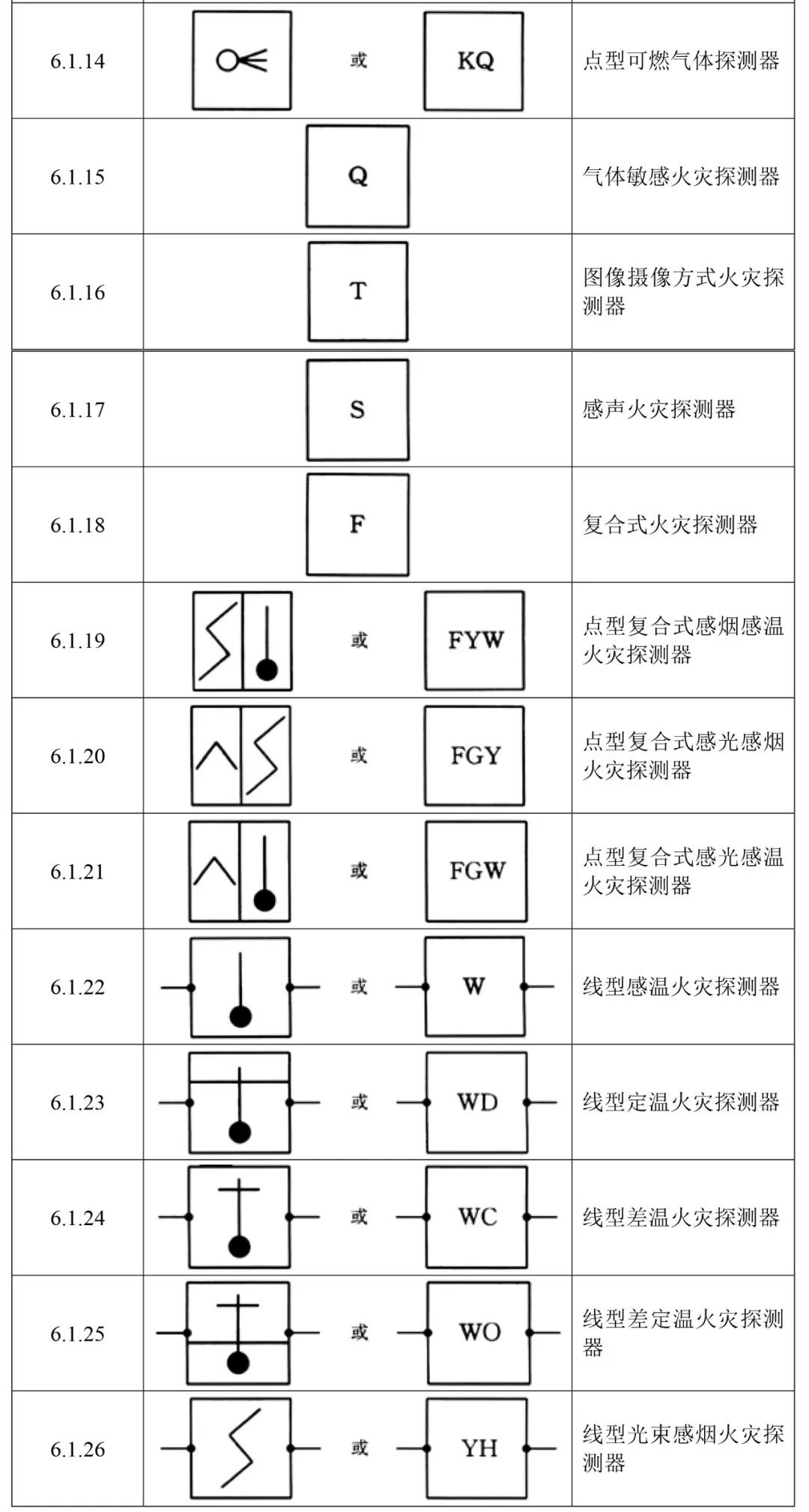

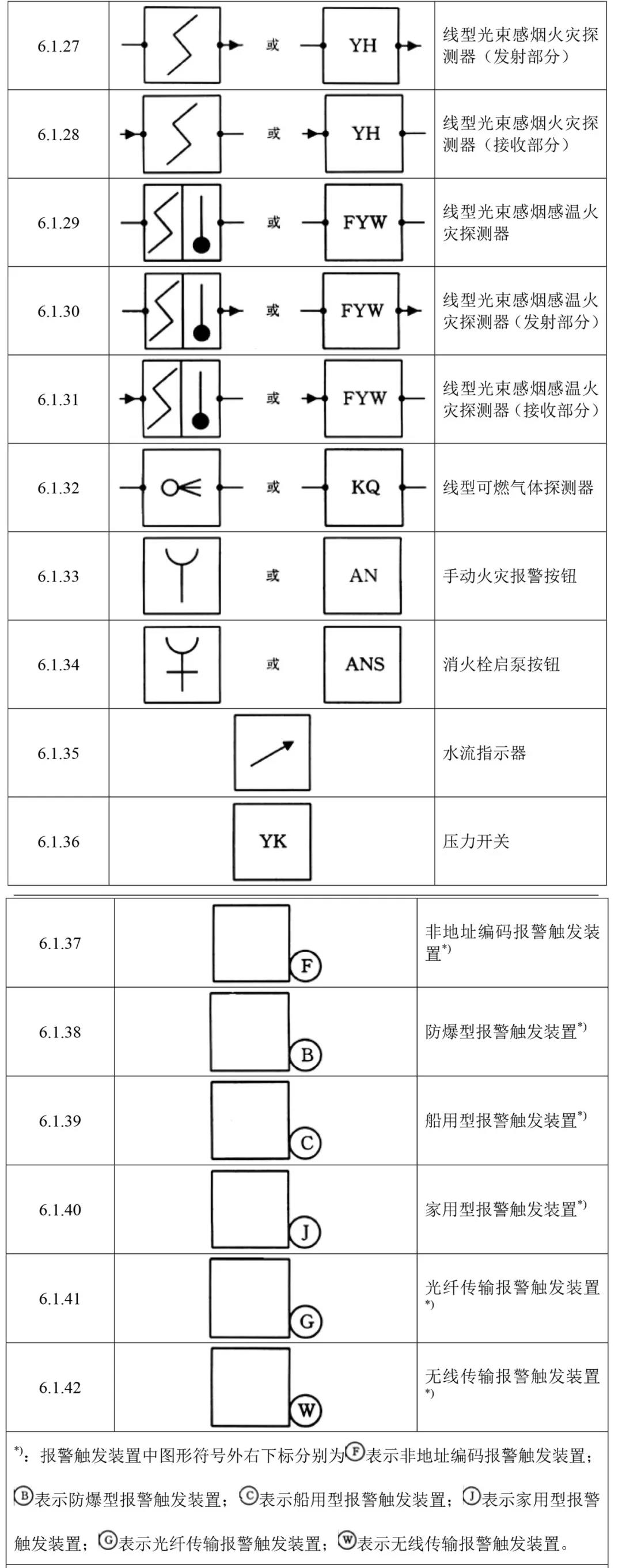

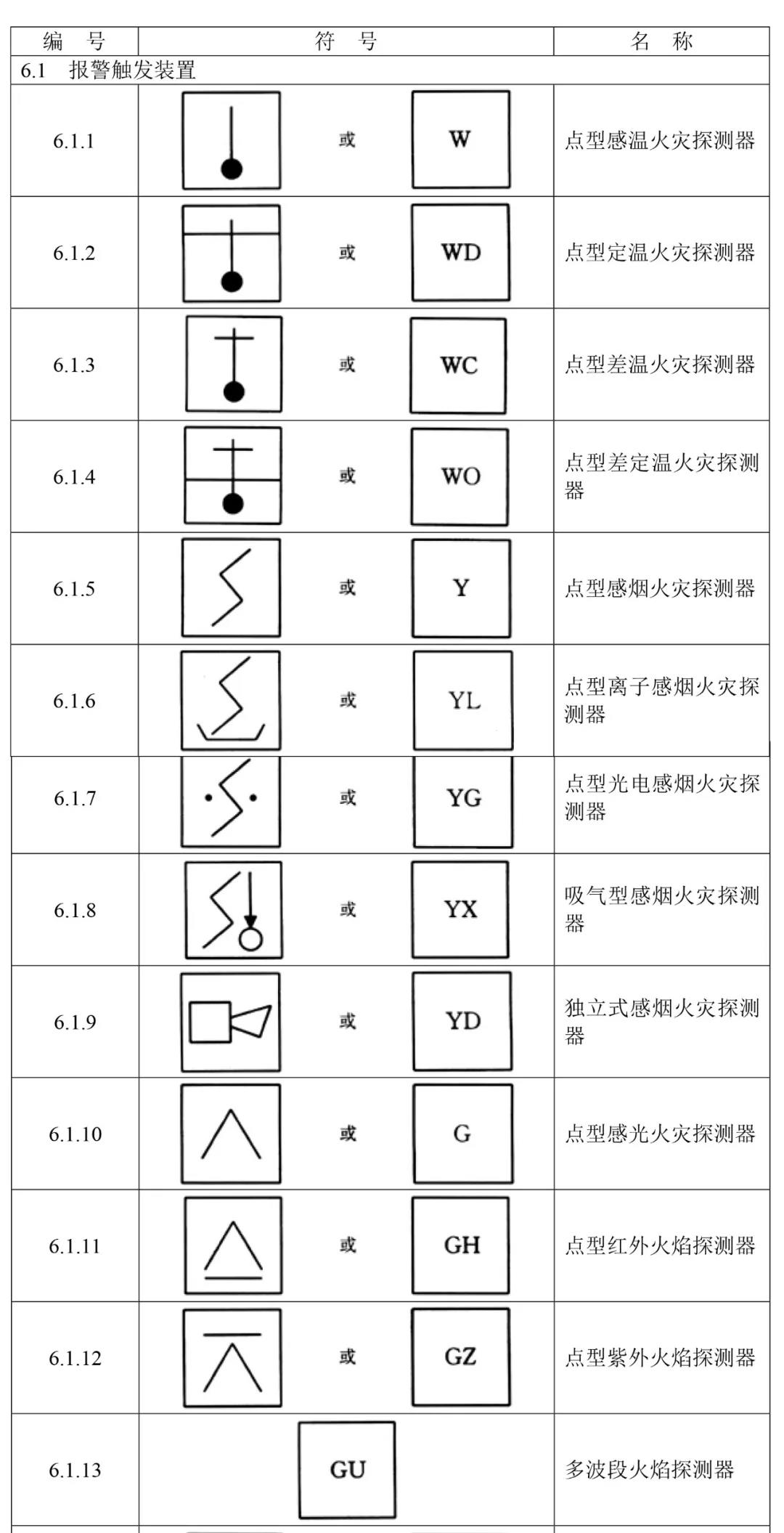

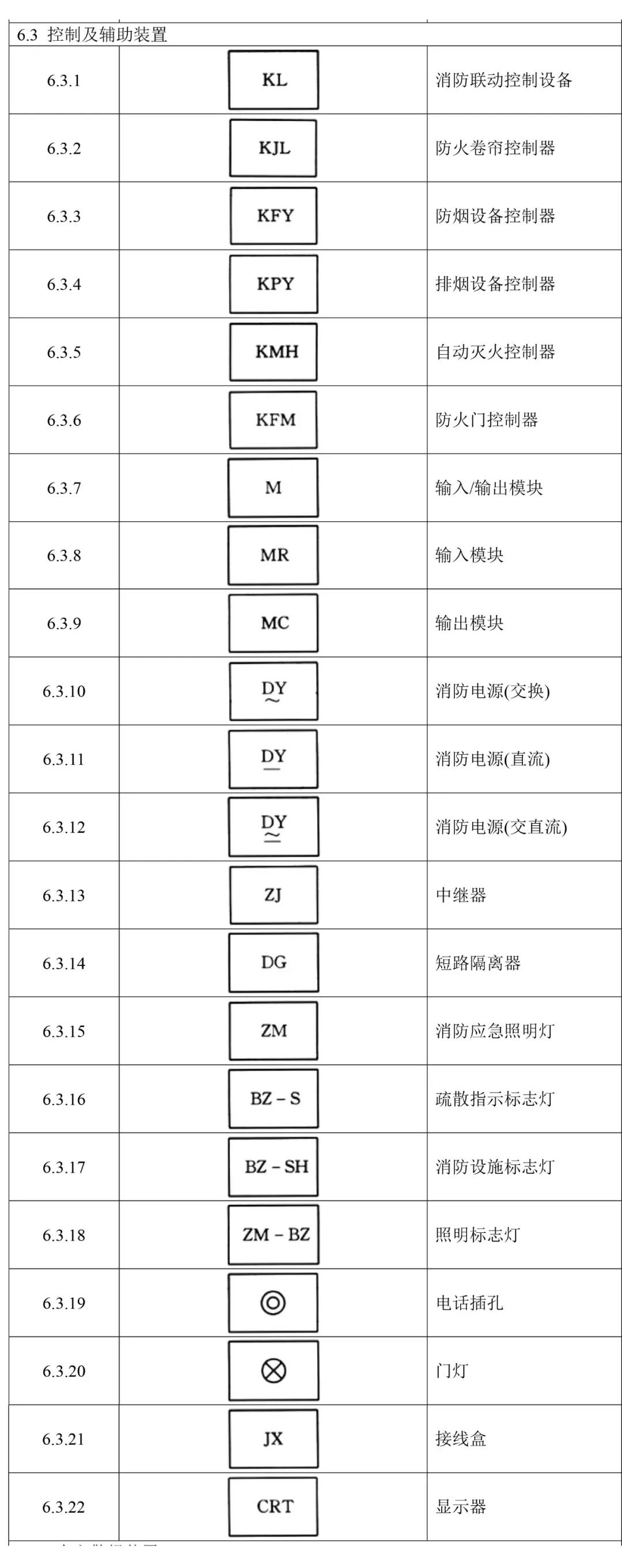

6、独立图形符号
以上内容参考中华人民共和国公共安全行业标准火灾报警设备图形符号GA/T 229-1999，仅供参考交流.
