GST-N 海湾消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）组成。采用先进的两总线技术，传感器的供电由监控器提供，同时完成通讯的功能，简化了工程布线。同时监控器可以通过扩展回路来方便的增加检测传感器数量。如有需要多台监控器的工程，监控器间可以通过CAN 网络联网，组成一个监视系统。监控器具有图形显示装置接口，可接入GST 的图形显示装置。
2. GST海湾消防设备电源监控系统系统组成

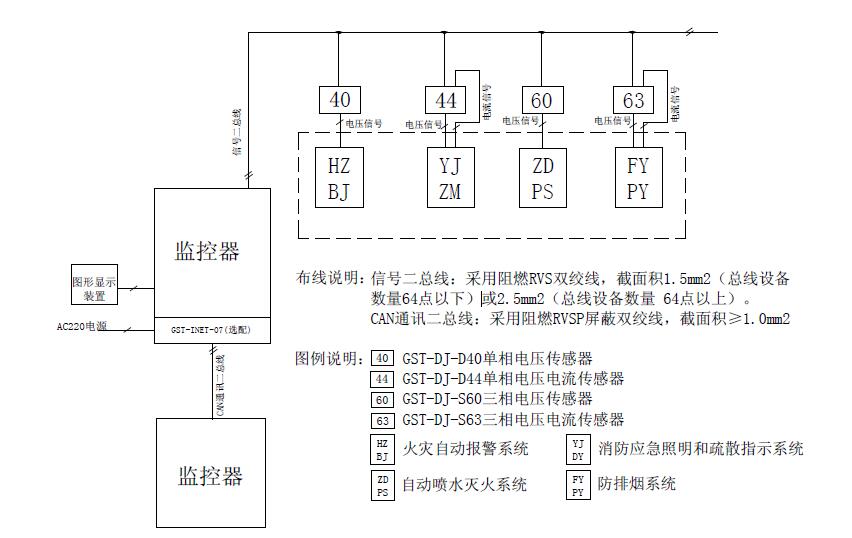

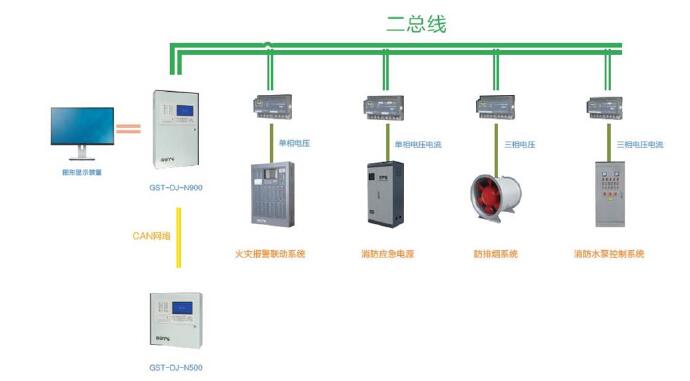

GST海湾消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）等部分或全部设备组成。其系统示意图如下:
3. GST海湾消防设备电源监控系统设计说明
1) GST海湾消防设备电源监控系统由一台或几台监控器、不同类型的传感器组成，监控不同消防设备的电源工作状态。根据不同消防设备使用的电源及监控要求选择单相电压、单相电压/电流、三相电压和三相电压/电流传感器。
2) 监控器根据监控容量不同分为 GST-DJ-N500 和GST-DJ-N900 两种型号，监控点在512 点以下可选用GST-DJ-N500 型，当监控点大于512 点小于1280 点时选用GST-DJ-N900 型，当监控点大于1280 点时，可使用多台监控器组成联网监控系统，同时需增加选配的GST-INET-07 联网板。
3) 通讯总线为 24V 无极性二总线，采用阻燃RVS 双绞线，截面积1.5mm²（总线设备数量64 点以下）或2.5mm²（总线设备数量64 点以上）。
4) CAN 网络通讯线采用阻燃RVSP 屏蔽双绞线，截面积≥1.0mm²，并使屏蔽层接地，图显连接线使用随机配备的图显连接线缆。
