海湾消防温感常用型号有：JTW-ZCD-G3N和JTW-ZOM-GST9612。本文将重点介绍海湾消防温感探测器的接线示意图。
JTW-ZCD-G3N感温探测器与DZ-02探测器通用底座外形示意图如图1-4：
DZ-02探测器外形示意图
底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
JTW-ZOM-GST9612感温探测器与DZX-01型定位底座示意图如图1-8：
JTY-GM-GST9611定位底座示意图

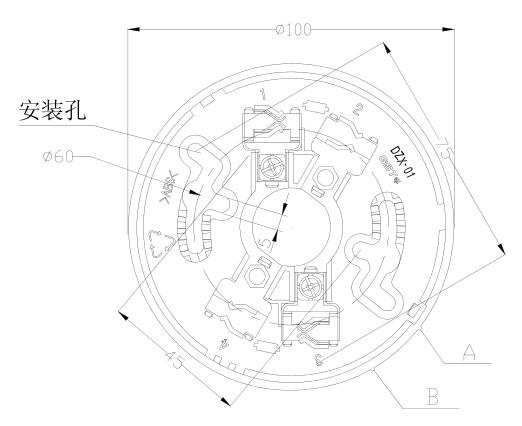

DZX-01底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。
JTW-ZOM-GST9612感温探测器与DZX-01底座上均有定位凸棱，使探测器具有唯一的安装位置。待底座安装牢固后，将JTW-ZOM-GST9612感温底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。
