GST-LD-8305是海湾消防广播模块，本节海湾消防报警设备工程师将为大家讲解海湾8305消防广播模块的安装、接线、应用示意图。

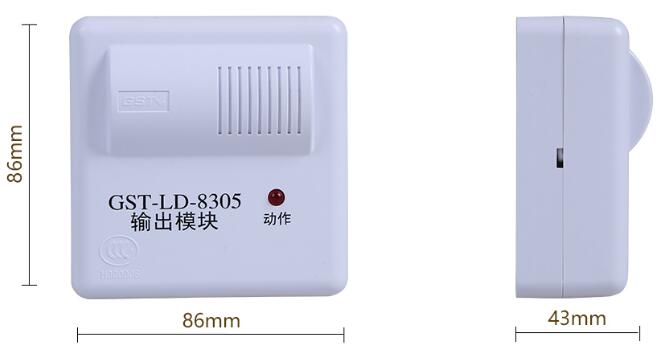

一、海湾消防广播模块GST-LD-8305的外形尺寸及结构示意图如图1-30所示。
二、海湾GST-LD-8305消防广播模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。
GST-LD-8319预埋盒安装
三、海湾8305广播模块对外端子示意图如图7-13：
GST-LD-8305切换模块端子图
其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
ZC1、ZC2：正常广播线输入端子
XF1、XF2：消防广播线输入端子
SP1、SP2：与放音设备连接的输出端子
四、GST-LD-8305输出模块布线要求
：无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm2，DC24V电源二总线采用阻燃BV线，截面积≥1.5mm2，正常广播线ZC1、ZC2消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃RV线，截面积≥1.0mm2。
注意：如果GST-LD-8305模块接入正常广播线，需要在正常广播线和GST-LD-8305模块之间串接两个250V-22μM双极性铝电解电容器。
五、GST-LD-8305输出模块应用方法
系统接线图如图7-14所示。
GST-LD-8305切换模块系统图
