海湾GST-GD-N90消防应急广播设备介绍

1.1 海湾GST-GD-N90消防应急广播设备系统概述

GST-GD-N90 消防应急广播设备是消防应急广播系统的配套产品，它是在国家标准《GB16806-2006

消防联动控制系统》指导下设计的，并完全满足该标准的要求。GST-GD-N90 消防应急广播设备集音

源和 120W 功率放大电路为一体，与广播终端设备一起组成消防应急广播系统，在消防控制器的控制

下，共同完成消防联动控制。

1.2 海湾GST-GD-N90消防应急广播设备系统配置说明

GST-GD-N90 消防应急广播系统主要由以下设备组成：

 GST200 或 GST500 或 GSTN1500 火灾报警控制器/消防联动控制器

 GST-GD-N902-01 广播控制器

 HY6202BG-03 功率放大器

 BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型扬声器

1.3 海湾GST-GD-N90消防应急广播设备系统容量

 BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型扬声器额定功率为 3W

 HY6202BG-03 功率放大器额定输出功率 120W

2.1 海湾GST-GD-N90消防应急广播设备特点

 应急广播、话筒、MP3、外线四种播音模式

 话筒播音具备背景与应急两种播放方式

 手动、自动两种工作模式

 硬件锁设置权限保护，兼顾安全与便捷

 内置存储芯片可以存储 10 个小时以上的话筒录音

 可插 FAT32 分区格式 SD 卡，作为 MP3 放音的音源

 壁挂式安装，配置灵活

 可实现对电源主、备电状态的智能监控，确保使用的安全性与可靠性

 可实时监测当前扬声器数量变化，并对线路短路、断路情况做报警提示

 可以通过 CAN 与控制器进行通信

2.2 海湾GST-GD-N90消防应急广播设备主要技术指标

 工作电压：交流 220V（85%-110%范围内）

 主电源工作电流：额定负责 ≤1.4A

空载 ≤130mA

 失真度：＜5%

 信噪比：≥70dB

 信号输出：120V 定压输出

 环境温度：0℃-40℃

 环境湿度：≤95%

 通讯模式：CAN

 外观尺寸

 尺 寸：380mm×115mm×582.4mm(长×厚×高)

2.3 海湾GST-GD-N90消防应急广播设备结构特征、安装与布线

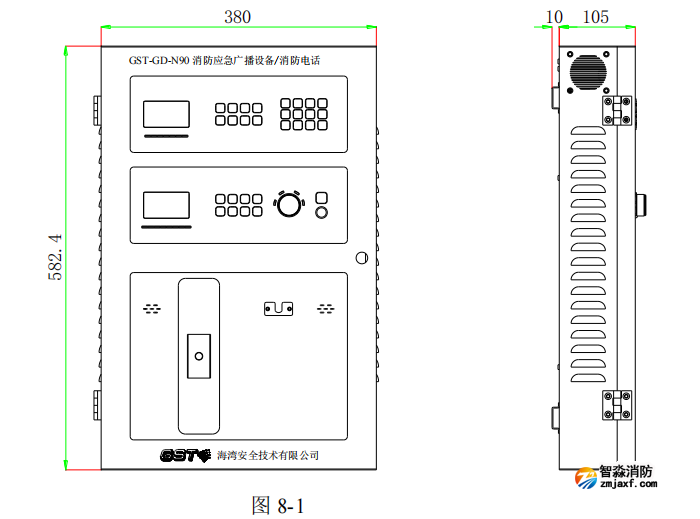

GST-GD-N90 消防应急广播设备外形及结构示意图如图 8-1。总机面板由话筒、点阵式 LCD

屏幕、状态指示灯、音量调节旋钮、权限锁和按键组成。

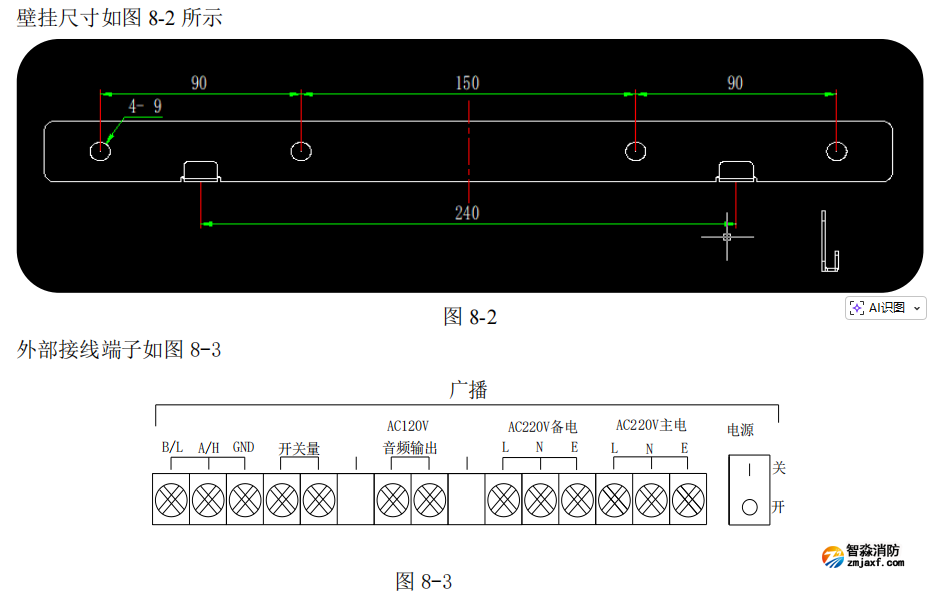

B/L A/H：CAN 通讯接口；

开关量：开关量信号输入（即短路信号输入，请勿输入电源信号）；

AC120V：音频 AC120V 定压输出；

AC220V 备电：备电 AC220V 输入；

AC220V 主电：主电 AC220V 输入；

电源开关：开关连接线上接有 3A 保险管；

布线要求：

1. 接线端子接线均剥开 1cm，挂锡后接入。

2. 设备的消防控制线与广播线应分开敷设，以免造成干扰。

3. 电源线和广播线采用 RVS2×1.5mm2以上。
