海湾JB-QB-GST200型火灾报警控制器/消防联动控制器接线安装技术

特点

JB-QB-GST200 型火灾报警控制器/消防联动控制器采用壁挂式结构，其主要特点如下：

（1） 本控制器为小点数系列产品，有多种容量配置方式可供选择；

（2） 不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；

（3） 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设

备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；

（4） 本控制器配置 6 路直接控制输出，与现场设备(GST-LD-8302C 切换模块)采用两线连接，

可实现输出线断路、短路和接反故障检测功能，这些检测功能可最大限度的保障控制点本身及其与

重要设备之间连接的可靠性；

（5） 本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，

并有相应的声光指示，使气体喷洒设备受到了更严格的监控；

（6） 本控制器可外接火灾报警显示盘及彩色 CRT 显示系统并标配手动盘及直接控制点等设

备，满足各种系统配置要求；

（7） 本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；

（8） 本控制器采用全模具化结构，外形美观。

主要技术指标

（1） 液晶屏规格：240×160 点，可同屏显示 150 个汉字信息

（2） 控制器容量：

a. 最大容量为 242 个地址编码点

b. 可外接 64 台火灾显示盘；联网时最多可接 32 台其它类型控制器

c. 30 个直接手动操作总线制控制点

d. 配置 6 路直接控制点

（3） 线制：

a. 控制器与探测器间采用无极性信号二总线连接

b. 直接控制点与现场设备(GST-LD-8302C 切换模块)采用两线有极性连接，最大连接线

长度不宜超过 1000m。

c. 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性 DC24V 电源线）

d. 控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性 DC24V 电源线）

e. 与彩色 CRT 系统通过 RS-232 标准接口连接，最大连接线长度不宜超过 15m

（4） 使用环境：

温度：0℃～+40℃

相对湿度≤95%，不结露

（5） 电源：主电为交流 220V 电压变化范围 ＋10%～－15%，内装 DC12V 10Ah 密封铅酸

电池作备电

（6） 功耗≤25W

（7） 外形尺寸：380mm×143mm×534mm

结构特征、安装与布线

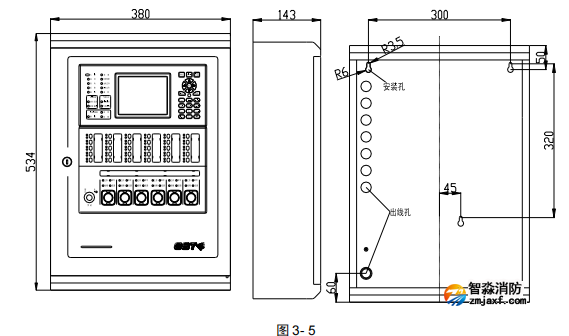

JB-QB-GST200 火灾报警控制器/消防联动控制器为壁挂式结构设计，可直接明装在墙壁上，外

形尺寸示意图如图 3-5：

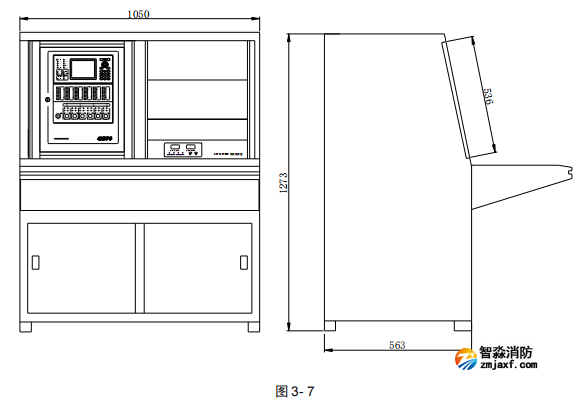

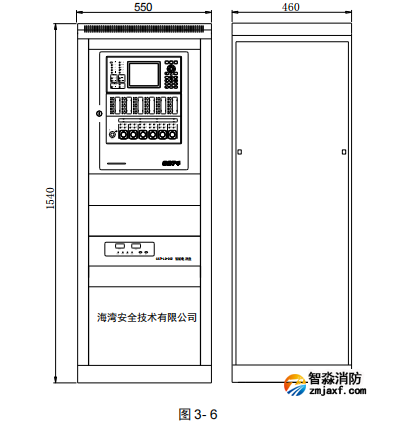

JB-QB-GST200 火灾报警控制器/消防联动控制器可采用柜式或琴台安装，空间尺寸为 12U，外形

尺寸示意图如图 3-6（柜式）、图 3-7（琴台）所示：

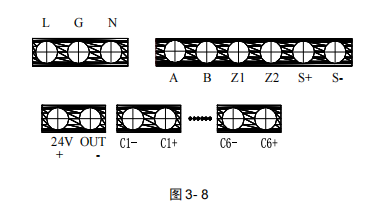

其中：

L、G、N：交流 220V 接线端子及交流接地端子；

A、B：连接火灾显示盘的通讯总线端子；

Z1、Z2：无极性信号二总线端子；

S+、S-：警报器输出端子，当主板 XS8 上 1、2 脚和 4、5 脚接短路环时，为无源常开输出；当

主板 XS8 上 1、2 脚和 3、4 脚接短路环时，为无源常闭输出；当主板 XS8 上 2、3 脚和 5、6 脚接

短路环并且 XS7 用短路环短接时，为带检线功能有源输出，终端需要接 0.25W 的 4.7kΩ电阻，输

出时有 DC24V/0.15A 的电源输出；

24V OUT（+、-）：辅助电源输出端子，可为外部设备提供 DC24V 电源，最大输出容量为 DC24V/0.3A。

Cn+、Cn-（n=1~6）：直控输出端子，通过 GST-LD-8302C 切换模块连接被控设备。

布线要求：

a．信号二总线 Z1、Z2 采用耐火 RVS 双绞线，截面积≥1.0mm2

b．通讯总线 A、B 采用耐火屏蔽双绞线，截面积≥1.0mm2

c．直接控制点外接线，采用 BV 铜芯导线，截面积≥1.0mm2

d．电源线采用耐火 BV 线，截面积≥2.5mm2
