特点

海湾GST-AS-200齐纳式安全栅为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到 安全保护作用。安全栅为单极性安全栅，用于一端接地的二线制信号连接。外形美观、大方，具有 较强的抗干扰性能和防护性能，采用防雷设计，避免由于雷击造成损坏。安全栅与我公司生产的本 安型探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、 医药、船舶等领域。

主要技术指标

(1) 主要参数  工作电压：24V  更高 允许电压：Um=250V AC/DC  更高 输出电压：U0=28V  更大 输出电流：I0=93mA  更大 外部电容：C0=0.083uF  更大 外部电感：L0=4mH

(2) 端电阻：1-3 端 330Ω 2-4 端 0Ω

(3) 使用环境  温 度：－20℃～＋40℃  相对湿度：≤95% 不凝露

(4) 外形尺寸：96.9mm×20.9mm×58.4mm

结构特征、安装与布线

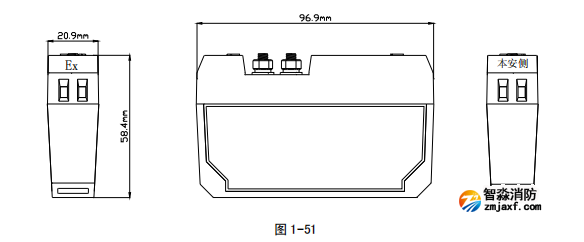

安全栅采用统一的外形和安装尺寸，安全栅电路用环氧树脂浇封在壳体内，各接线端子间的爬电 距离、电气间隙及材料的相对泄痕指数均符合 GB 3836.1 及 GB 3836.4 的有关要求。安全栅外形示意图如图 1-51 所示。

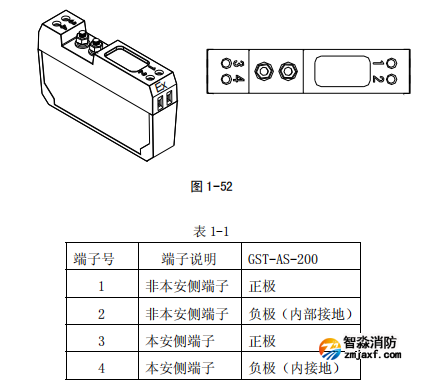

安全栅采用金属支架安装，在宽 20mm 的金属支架上，横向钻两个间距 11.5mm、孔径为Φ4.5 mm2 的安装孔，将安全栅两接地螺栓插入拧紧，并将金属支架可靠接地。  接线端子示意图如图 1-52 所示，端子说明见表 1-1。

应用方法

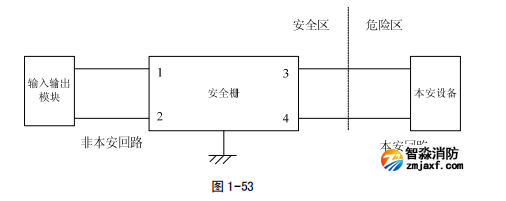

安全栅应用示意图如图 1-53 所示。
