海湾JTY-GF-GST9711(Ex)型点型光电感烟火灾探测器安装参数

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

特点

  海湾JTY-GF-GST9711(Ex)点型光电感烟火灾探测器利用红外散射技术,采用进口光电器件,提高 了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能 良好。产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强。本探测器防爆类型为本质安全型, 防爆标志为ExibIICT6 Gb,适用于石油、化工等行业具有防爆要求的1区及2区使用。本探测器为非 编码型,与海湾GST-LD-8332模块箱配合使用,可接入本公司生产的各类火灾报警控制器,完成对探测器 信号的处理。

  该产品符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010《爆炸性环 境第4部分:由本质安全型“i”保护的设备》的有关规定。

  本探测器是我公司推出的最新产品,同时还具有以下特点:

(1) 专业造型设计,超薄型;

(2) 超大指示灯指示,360 度范围可见;

(3) 具有溢水孔设计,防止积水渗漏;

(4) 迷宫设计独特,抗灰尘污染性强;

(5) 自诊断、自补偿、自学习;

(6) 迷宫为专利产品,专利号为:ZL03100624.8。


主要技术指标

(1) 工作电压:DC16V~DC28V

(2) 静态电流≤60μA (注:静态时探测器可工作在 DC16V~DC28V 电压范围内)

(3) 报警电流≤30mA

(4) 安全栅参数:U0=28V,I0=93mA

(5) 防爆标志:ExibIICT6 Gb

(6) 报警确认灯:红色,正常时闪亮,报警时常亮

(7) 使用环境:温度:-10℃~+55℃  相对湿度≤95%,不结露  大气压力:86kPa~106kPa

(8) 外壳防护等级:IP23

(9) 探测器尺寸:直径:100mm ,高:54.5mm(带底座)


保护面积

  当空间高度为 6m~12m,一个探测器的保护面积,对一般保护现场而言为 80m。空间高度为 6m 以下时,保护面积为 60m。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。



结构特征、安装与布线

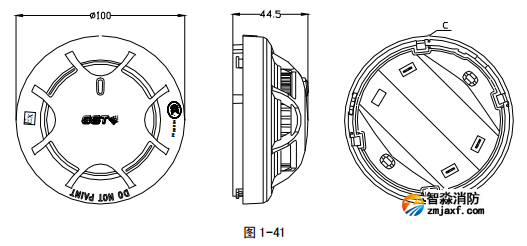

探测器的外形结构示意图如图 1-41 所示:


探测器安装方式与海湾JTY-GF-GST104(Ex)/T 型点型光电感烟火灾探测器相同。

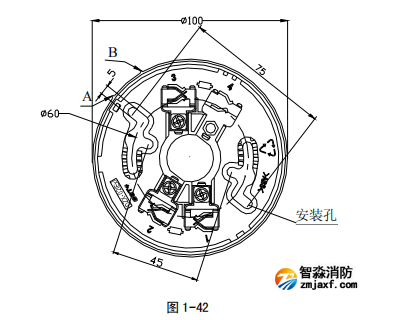

本探测器采用 DZX-02(Ex)本安型定位底座安装,探测器与底座之间有定位卡口,使探测器 具有 的安装位置。底座所用材料具有防静电功能。底座示意图如图 1-42 所示:


本安型定位底座上有四个带数字标识的接线端子,“1”为正极输入,“2”为正极输出,“3”为 电源负极,“4”不接线。探测器与本安型定位底座上有定位卡口,使探测器具有 的安装位置。 本安型定位底座 A、B 处有两个凸棱,探测器底部侧面 C 处有一个凸棱。装配时,将探测器凸棱 C 对准本安型定位底座 A 处,顺时针旋转至 B 处即可安装好探测器。底座上有 4 个导体片,片上带接 线端子,底座采用串联方式连接,回路末端应接一只 4.7k终端电阻。

  布线要求:电缆均选用截面积≥1.0mm的本安电缆,且电缆间分布电容不得大于 0.083F,分 布电感不得大于 4.0mH。

  具体接线见 章 5.4 节 GST-LD-8332 模块箱接线说明。
