特点

  海湾J-SAM-GSTN9313(Ex)消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消 火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消 防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本按钮防爆类型为本质 安全型，符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸 性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关 颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。

  本按钮具有如下特点：

(1) 采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调 试。

(2) 消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。

(3) 按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

(4) 用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠， 对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。

(5) 编码型，可通过电子编码器设定。

主要技术指标

(1) 工作电压： 信号总线电压：24V 允许范围：16V~28V

(2) 工作电流： 监视电流≤0.25mA  报警电流≤0.8mA

(3) 输出容量：额定 DC30V/100mA 无源输出触点信号，接触电阻≤100m

(4) 线制：消火栓按钮与火灾报警控制器信号二总线连接

(5) 编码方式：电子编码方式，占用一个总线编码点，编码范围可在 1～242 之间任意设定

(6) 启动零件型式：重复使用型

(7) 启动方式：人工按下按片

(8) 复位方式：用专用钥匙手动复位

(9) 指示灯：红色启动指示灯，巡检时闪亮，消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮

(10) 使用环境： 温 度：-10℃～＋55℃ 相对湿度≤95%，不凝露

(11) 外形尺寸：95.4mm×98.4mm×52.5mm（含底壳）

(12) 外壳防护等级：IP43

(13)防爆标志：ExibⅡCT6 Gb

结构特征、安装与布线

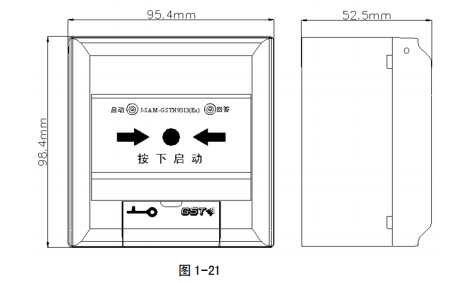

消火栓按钮外形示意图如图 1-21 所示。

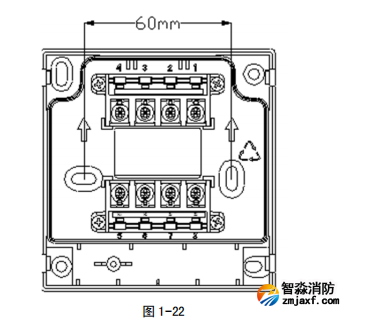

消火栓按钮安装方式与 J-SAM-GSTN9311(Ex)手动火灾报警按钮相同，对外接线端子示意图如 图 1-22 所示：

其中：Z1、Z2：接控制器二总线，无极性。 K1、K2：无源常开触点，用于直接启动外部设备。

布线要求：电缆均选用截面积不小于 1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分 布电感不得大于 4.2mH。

应用方法

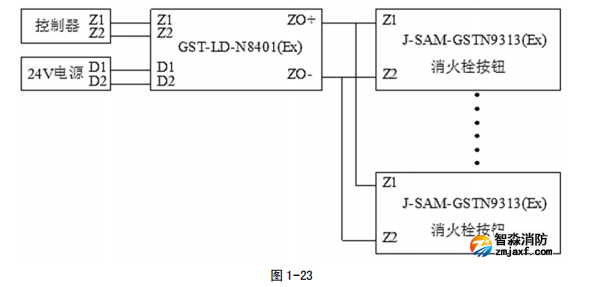

  消火栓按钮与火灾报警控制器及泵控制箱的连接为总线制启泵方式，消火栓按钮直接和信号二 总线连接。消火栓按钮按下，即向火灾报警控制器发出报警信号，火灾报警控制器收到报警信号后， 将命令消火栓按钮点亮绿色回答指示灯。 消火栓按钮可安装于危险区，通过 GST-LD-N8401(Ex)总线隔离式安全栅与安全区的火灾报警 控制器连接，接线图如图 1-23 所示。
