海湾常用83系列消防模块接线图大全

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

海湾常用83系列消防模块接线图大全


1

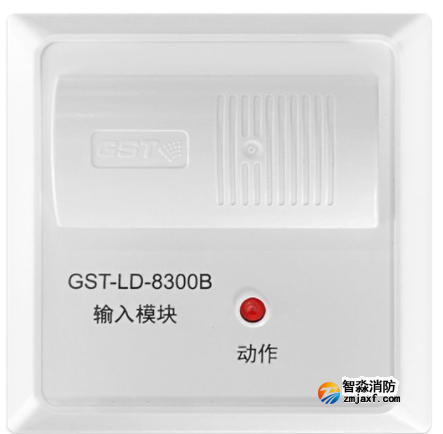

海湾GST-LD-8300B输入模块


海湾GST-LD-8300B输入模块,用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

此模块用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,并可接收设备的动作回答信号。



模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻;模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

海湾GST-LD-8300B输入模块与现场设备的接线:

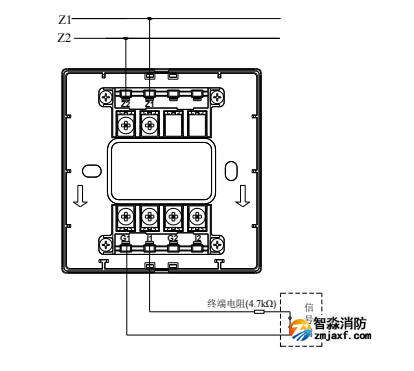

a.模块与具有常开无源触点的现场设备连接方法如图①所示。模块输入设定参数设为常开检线。

b.模块与具有常闭无源触点的现场设备连接方法如图②所示,模块输入设定参数设为常闭检线。



2

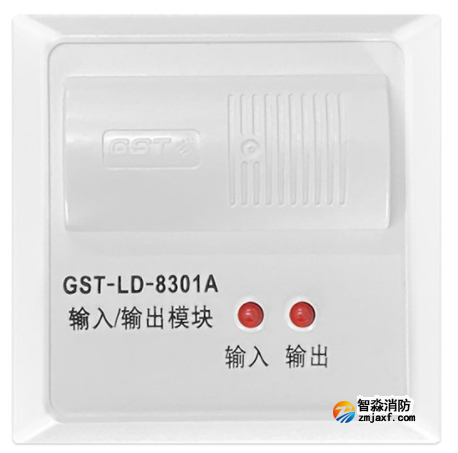

海湾GST-LD-8301A输入/输出模块

海湾GST-LD-8301A输入/输出模块模块用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,并可接收设备的动作回答信号。


模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

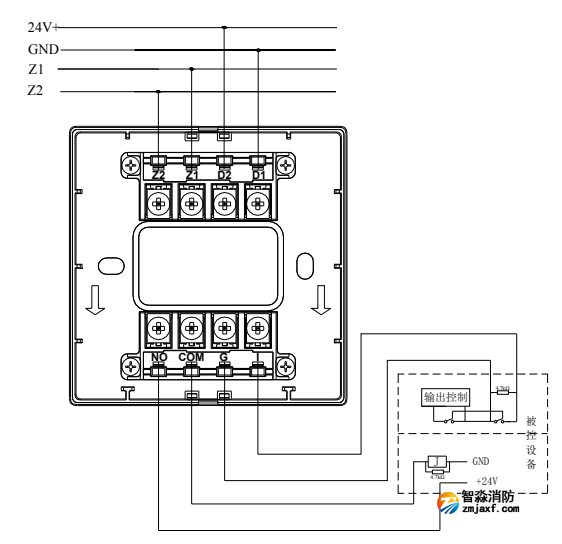

输出控制电压可由被控设备提供,若被控设备不能提供,可从模块DC24V电源侧取电。模块无源输出触点控制设备,模块与被控制设备的接线示意图如图2-39图2-40(图①输入常开检线,图②入常闭检线):



注意:部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小,容易受到线路或空间干扰自身产生误动作,不建议使用。如果必须使用,应参照被控设备的说明书在被控设备内并接电阻(一般可以在控制端和控制地间加4.7K电阻)或在海湾GST-LD-8301A模块和被控设备间加中间继电器解决。不应将模块触点直接接入交流控制回路,以防强交流干扰信号损坏模块或控制设备。



3
海湾GST-LD-8302切换模块

海湾GST-LD-8302切换模块专门用来与海湾GST-LD-8301A型模块配合使用,实现对现场大电流(直流)启动设备的控制及交流220V设备的转换控制,以防由于使用海湾GST-LD-8301A型模块直接控制设备造成将交流电源引入控制系统总线的危险。

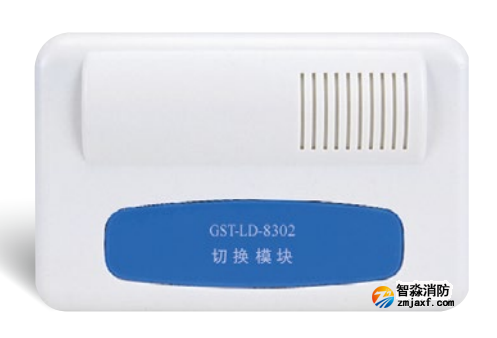

海湾GST-LD-8302切换模块

本模块为非编码模块,不可直接与控制器总线连接,只能由海湾GST-LD-8301A模块控制。模块具有一对常开、常闭输出触点。

控制交流设备的方法如下图所示:



4
海湾GST-LD-8302A双动作切换模块

海湾GST-LD-8302A双动作切换模块是一种专门设计用于与GST-LD-8303输入/输出模块连接,实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制的接口部件。

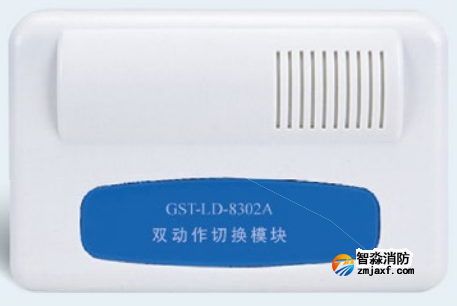

海湾GST-LD-8302A双动作切换模块

本模块为一种非编码模块,不可与控制器的总线连接。模块有二对常开、常闭输出触点,可分别独立控制。

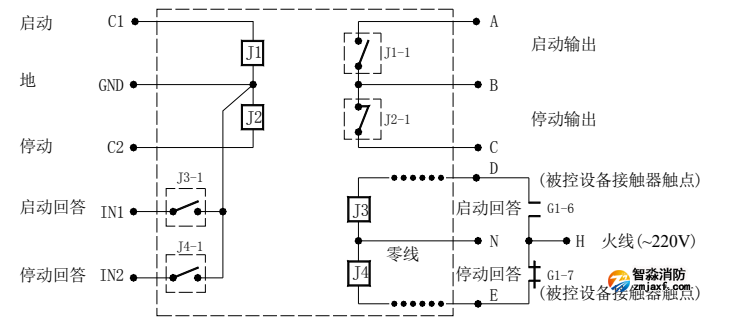

海湾GST-LD-8302A型模块电气原理图如下图:



海湾GST-LD-8302A型模块电气原理图

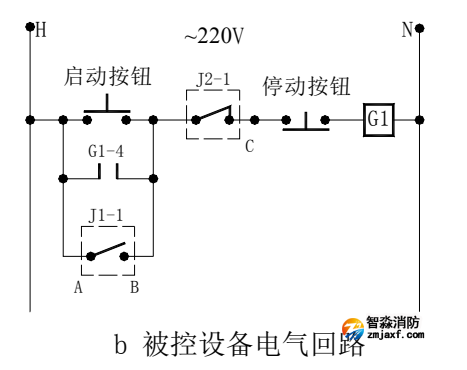

被控设备电气回路

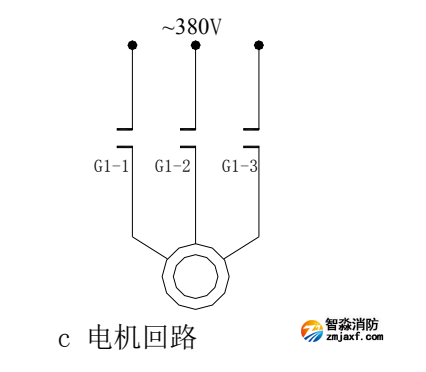

电机回路


5
海湾GST-LD-8302C切换模块

海湾GST-LD-8302C切换模块主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的多线制控制盘配合使用,如海湾GST-LD-KZ014型多线制控制盘等。

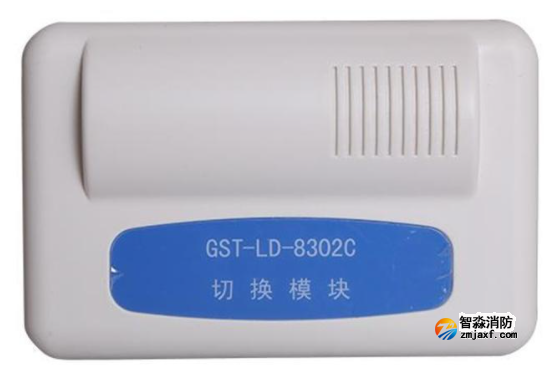

 海湾GST-LD-8302C切换模块

本模块提供一组常开、常闭触点,使多线制控制盘与外部控制设备电气隔离。用两线实现启动控制及回答、短路、断路检测,便于现场布线。电路部分和接线底壳采用插接方式,接触可靠、便于施工。

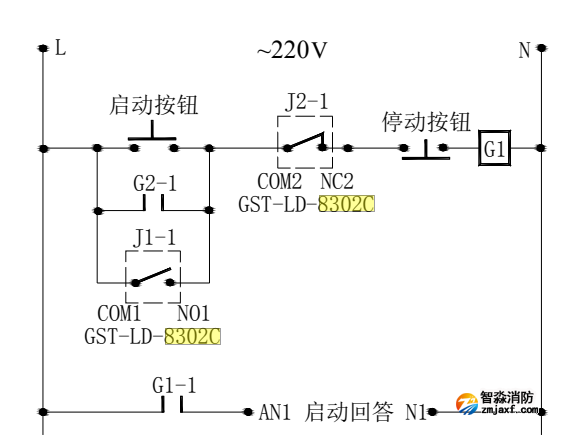

利用二个海湾GST-LD-8302C切换模块可完成对交流设备的启停控制,如下图所示:



6
海湾GST-LD-8303输入/输出模块

海湾GST-LD-8303输入/输出模块是一种总线制控制接口,可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制,能控制其从上位到中位,也能控制其从中位到下位,同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的海湾GST-LD-8301A输入/输出模块使用。

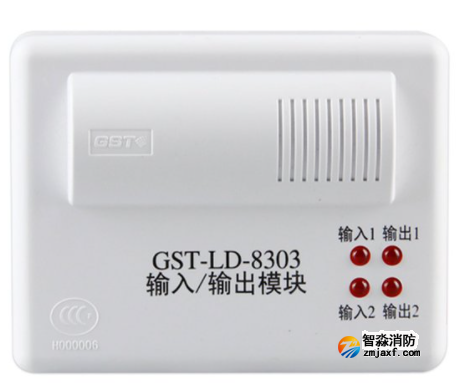

海湾GST-LD-8303输入/输出模块

模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

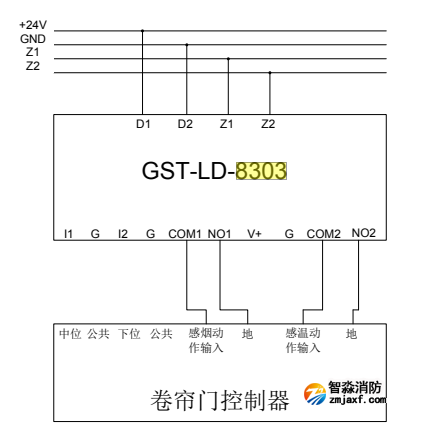

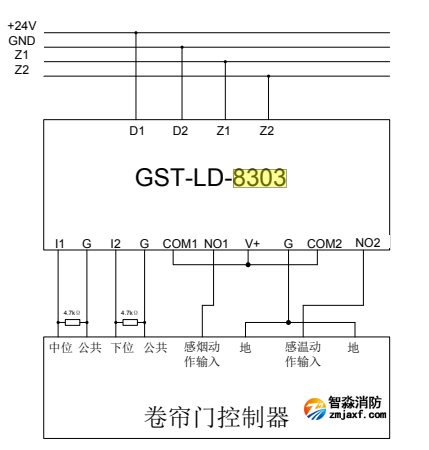

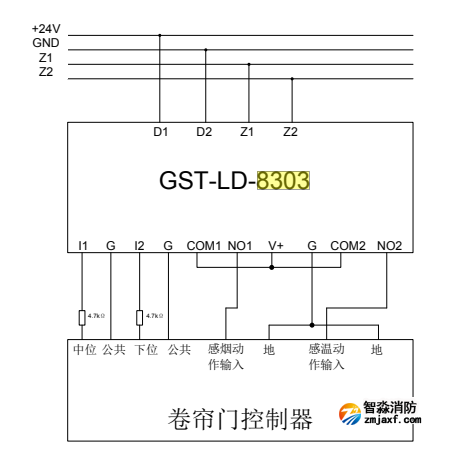

a. 模块与防火卷帘门电气控制箱(标准型)接线示意图如图①源常开触点输入,有源输出控制型)、图②(无源常闭触点输入,有源输出控制型)、图③(无源输出控制型,输出检线电压由被控设备提供,输入触点的接法参见图①和②):

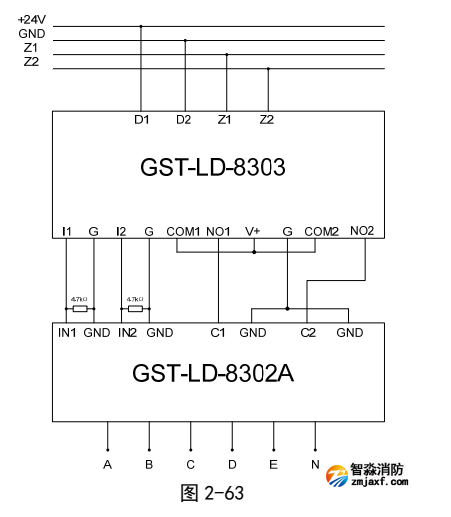

b. 海湾GST-LD-8303型模块与海湾GST-LD-8302A型模块组合连接的方法如下图所示



7
海湾GST-LD-8306输入模块

海湾GST-LD-8306输入模块用于配接各种类型的防盗探测器,可为防盗探测器提供DC12V/100mA电源,与感烟、感温等火灾探测器共同组成防火、防盗综合报警系统。输入模块设有信号输入端,用于和防盗探测器的开关量无源输出触点连接,可将防盗探测器的动作信息传回火灾报警控制器。输入方式可设为常开检线、常闭检线。考虑到防盗探测器功耗较高,在实际使用时,输入模块除与火灾报警控制器的信号二总线连接外,另需接二根DC24V电源线。

海湾GST-LD-8306输入模块

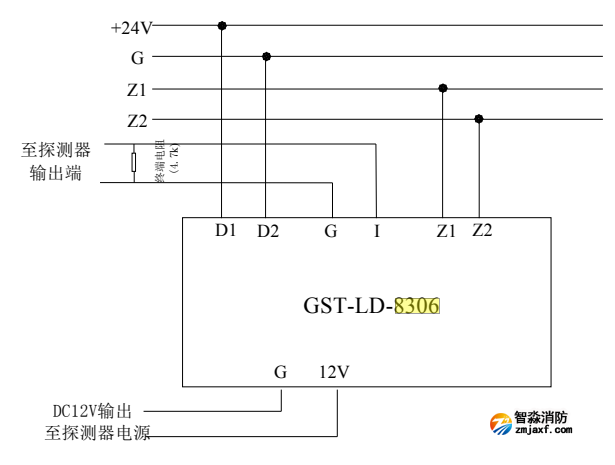

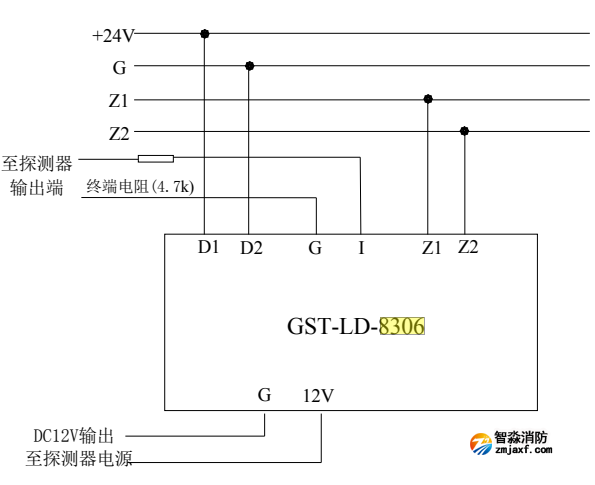

输入模块与常开无源触点的防盗探测器接线示意图如图①所示;与常闭无源触点的防盗探测器接线示意图如图②所示。




8

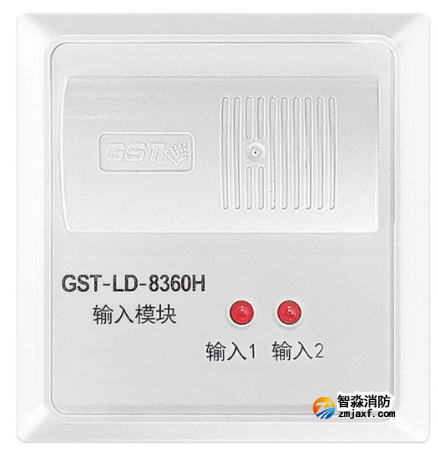

海湾GST-LD-8360H输入模块

海湾GST-LD-8360H输入模块,用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

海湾GST-LD-8360H输入模块

模块为两线制低功耗设计,无需外加24V供电供电。

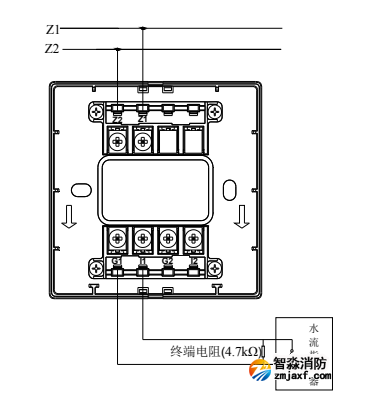

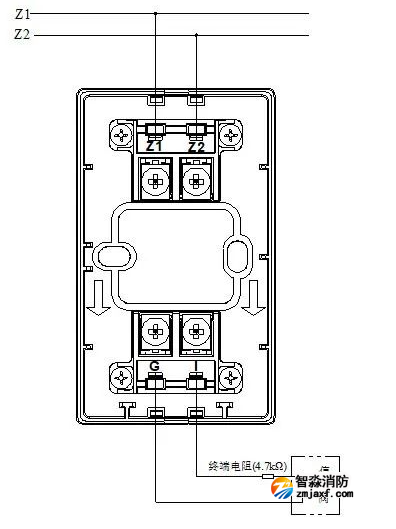

(1)模块与具有常开无源触点的现场设备(以水流指示器为例)连接方法如图①所示(以输入端口1为例)。

(2)模块与具有常闭无源触点的现场设备(以信号阀为例)连接方法如图②所示(以输入端口1为例)。

(3)模块配置成单地址时输入端口1正常工作,输入端口2不检线,处于悬空状态即可。




9
海湾GST-LD-8361H输入/输出模块

海湾GST-LD-8361H输入/输出模块,主要用于连接需要火灾报警控制器控制的消防联动设备。

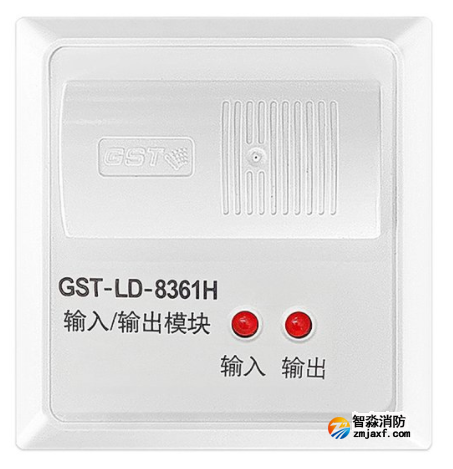

海湾GST-LD-8361H输入/输出模块

主要应用两种情形:1)被控设备控制端口提供12V~48V检线电压的场合,如卷帘门、消防电梯等;2) 需要DC24V有源控制(持续输出)的场合,如电磁阀、非编码声光等,并可接收设备的动作回答信号。

模块为两线制低功耗设计,无需外加24V供电供电。

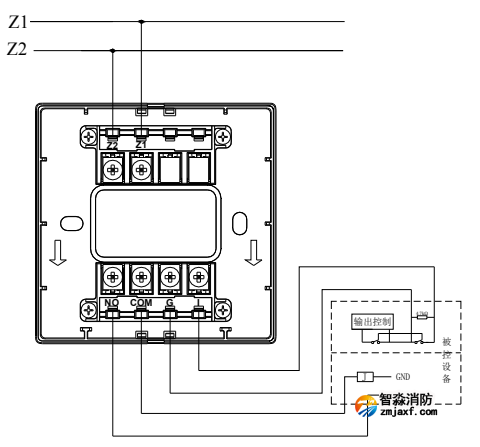

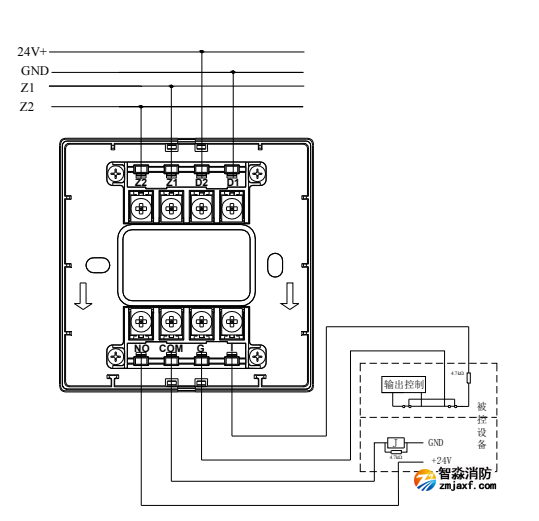

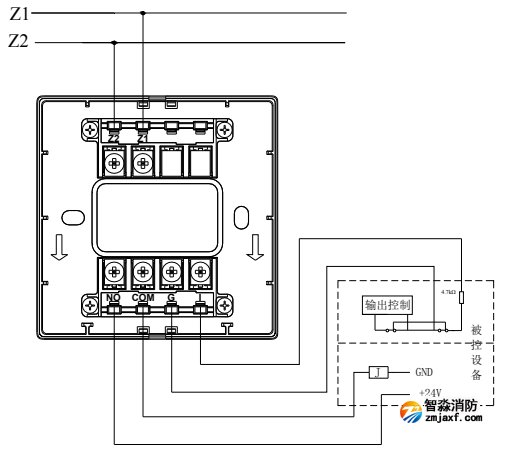

输出控制电压由被控设备提供,模块与被控制设备的接线示意图如图①、图②所示(图①为常开输入检线,图②为常闭输入检线)。





10
海湾GST-LD-8362H输入/输出模块

海湾GST-LD-8362H输入/输出模块,主要用于控制AC220V的消防联动设备,如照明切电、消防水泵、风机等,并可接收设备的动作回答信号。


模块为两线制低功耗设计,无需外加24V供电供电。

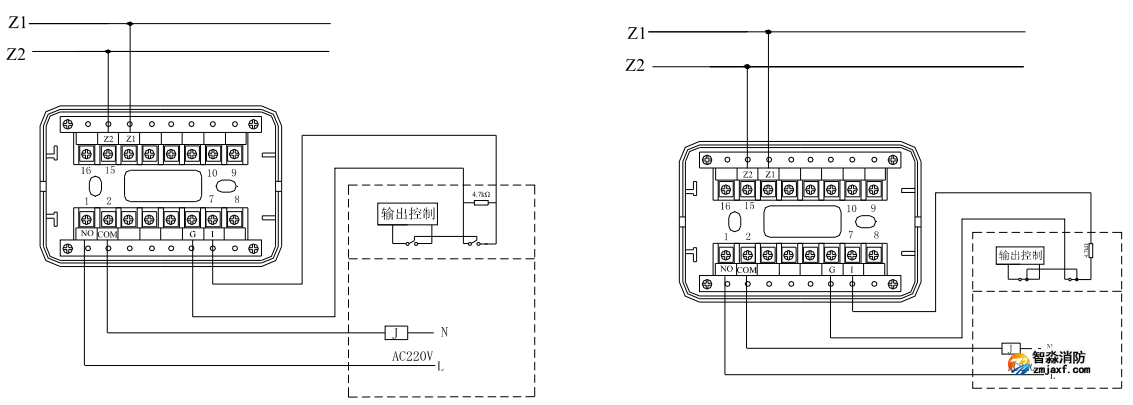

(1)当AC220V电压由被控设备提供时,模块与被控设备的接线示意图如图2-66所示(图a中模块输入检线方式为常开检线,图b中模块输入检线方式为常闭检线)。

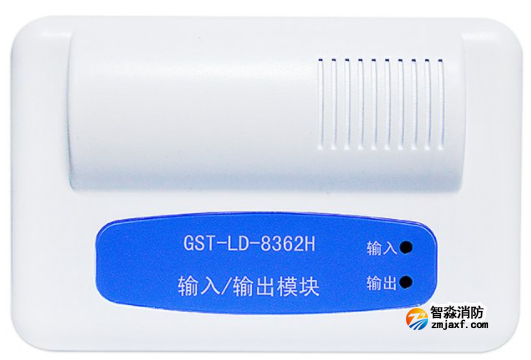

海湾GST-LD-8362H输入/输出模块

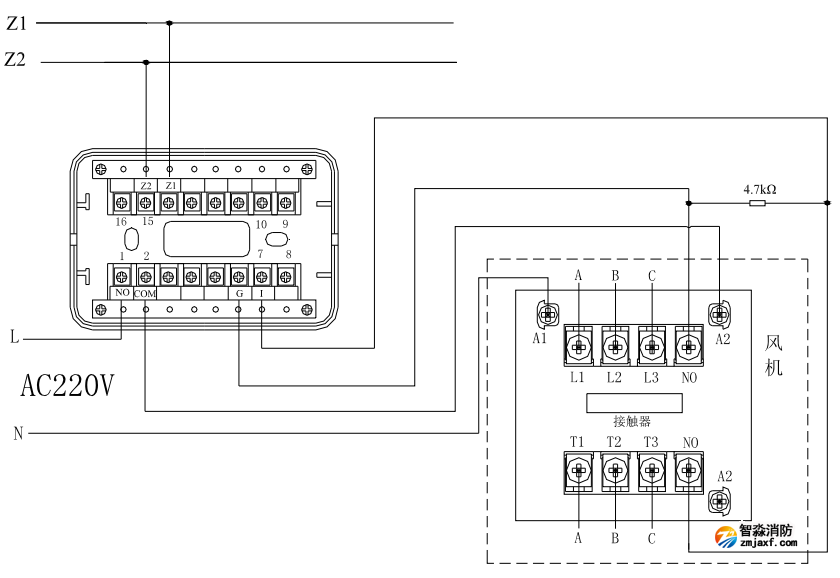

(2)当外接AC220V时,模块与AC220V给被控设备(以风机为例)的接线示意图如下图所示。



11
海湾GST-LD-8364H输入/输出模块

海湾GST-LD-8364H输入/输出模块,总线供电,主要用于专门应用在需要DC24V有源控制(脉冲输出)的场合,如排烟阀、送风阀、电动防火阀等,可接收并上传设备的反馈回答信号。

 海湾GST-LD-8364H输入/输出模块

模块为两线制低功耗设计,无需外加24V供电供电。

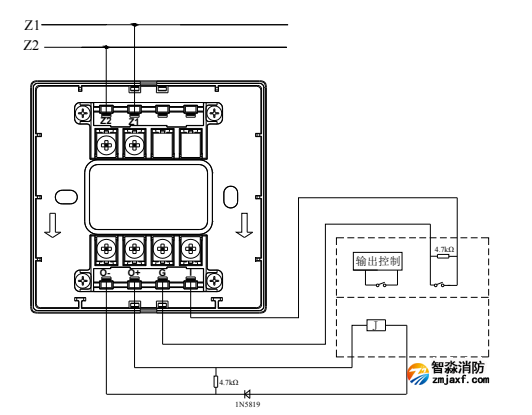

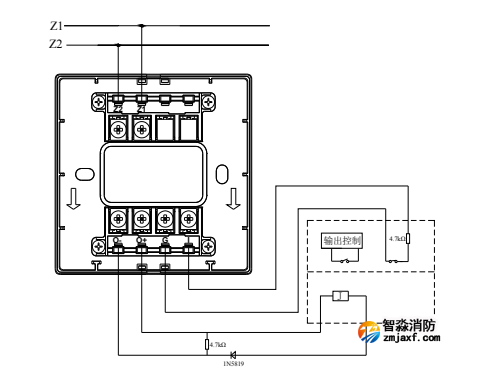

模块与被控制设备的连接线示意图如下图所示。其中图①输入检线方式为常开检线,图②为常闭检线方式。




12
海湾GST-LD-8327H环型总线接口

海湾GST-LD-8327H环型总线接口(以下简称接口),主要用于环型总线组网。每个接口可组建2个回路,每个回路地址固定为242。当环型总线出现断路或短路时,接口继电器动作,输入口输出总线信号,并向控制器报传动作信息。线路故障排除后需通过控制器复位命令复位接口。

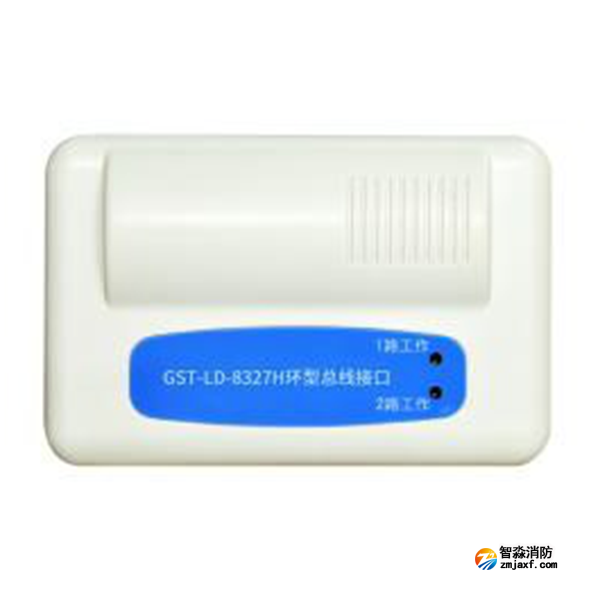

海湾GST-LD-8327H环型总线接口

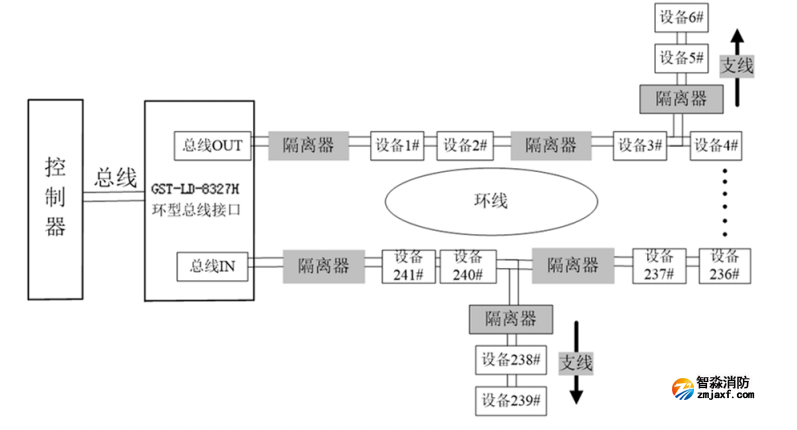

以回路1为例:接口的总线输入端Z+、Z-接控制器总线输出端,接口的ZO+、ZO-接其他编码设备,总线最末端接回到接口的ZI+、ZI-。系统接线图如图2-73所示。2个相邻环线隔离器之间不能超过32个设备(支线中的设备也需要计算在内)。


注意:接口端子有极性。


13
海湾GST-LD-IE8301输入/输出模块

海湾GST-LD-IE8301输入/输出模块,是一款功能强大、应用广泛的编码工业模块。模块可以通过设置不同的工作模式,实现下列功能:启动消防联动设备,如排烟阀、送风阀、防火阀等,同时接收设备的动作回答信号。模块不能用于气体灭火设备的控制。

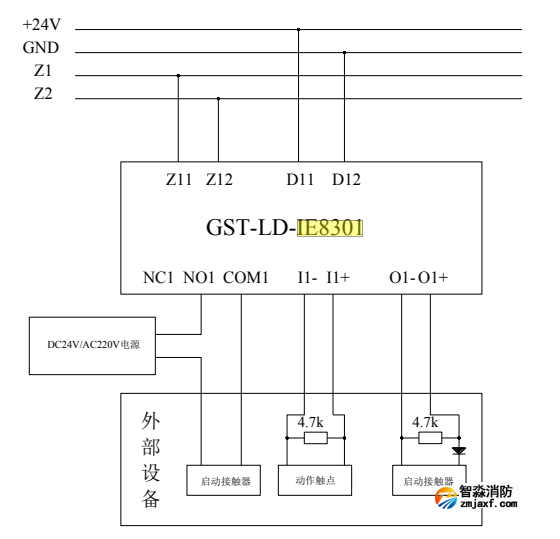

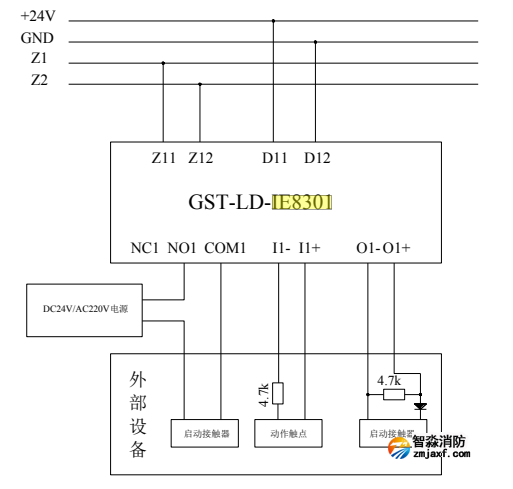

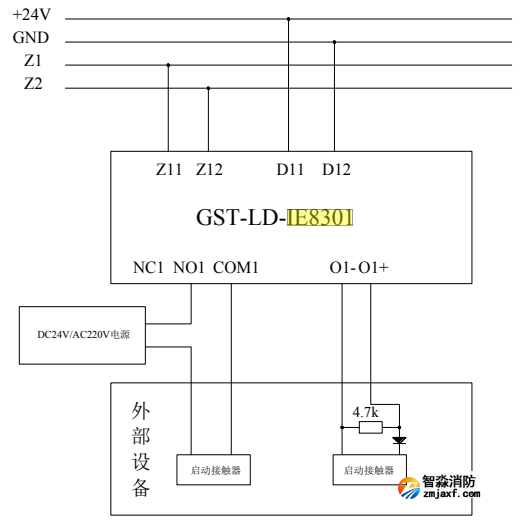

模块在工作模式1工作时,与外部设备的连接如图①所示。


图①

模块在工作模式2工作时,与外部设备的连接如图②所示。


图②

模块在工作模式3工作时,与外部设备的连接如图③所示。


图③

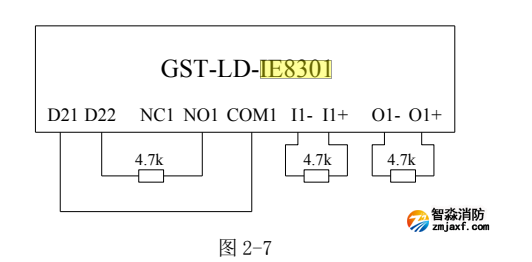

模块在工作模式1、模式2、模式3工作时,输入或输出端如果不使用,需按图④所示连接终端电阻。


图④
