一、问题描述及原因分析

1．问题描述

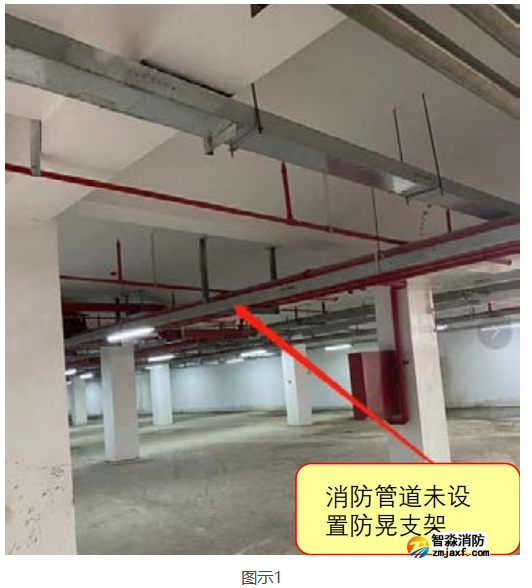

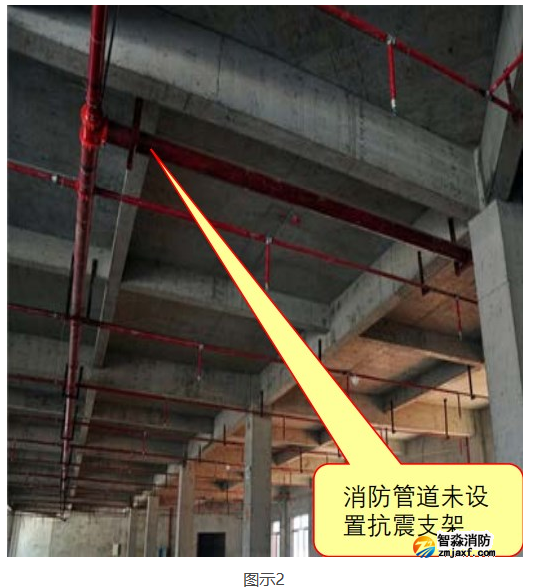

1）消防架空管道仅设置支吊架，未设置防晃支架或固定支架；【图示1】【图示2】

2）施工单位用支吊架代替防晃支架；

3）支吊架、防晃支架的安装间距、位置不符合规范要求；

4）室内消防管道管径大于或等于DN65的水平管道未设置抗震支架；【图示2】

5）设置的抗震支架侧向间距及纵向间距不符合规范要求。

．原因分析

1）施工单位对各种支吊架、防晃支架、抗震支架的作用认识不清，造成混用；

2）施工单位为了降低成本，部分管道只安装普通支架，没有安装防晃支架或抗震支架。

二、规范要求及正确做法

1．规范要求

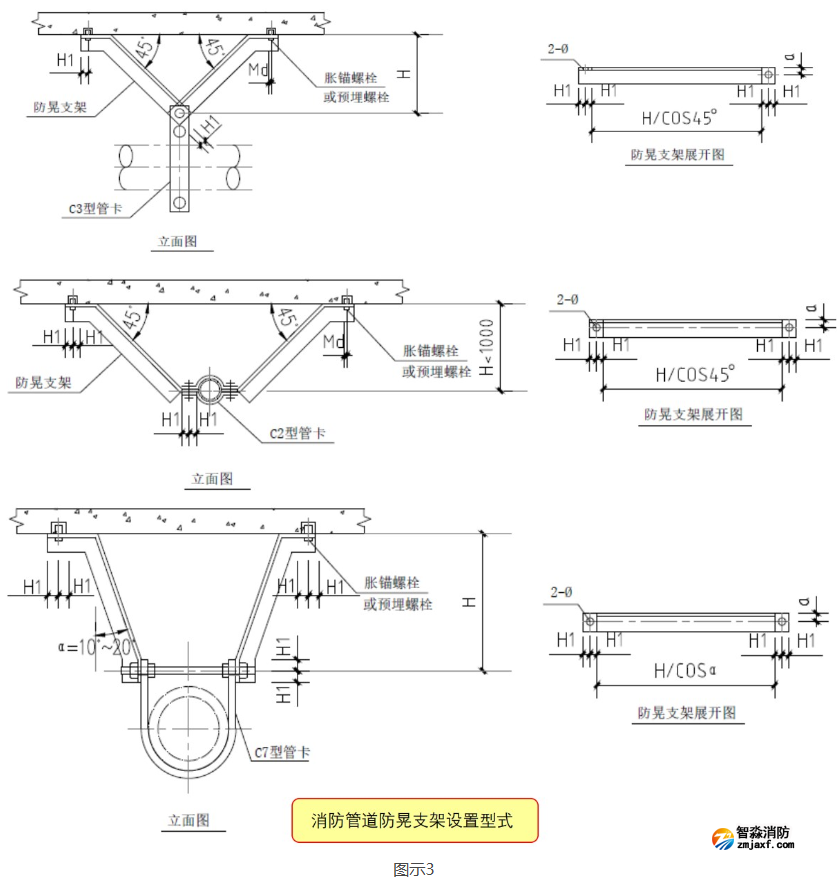

☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第12.3.20条、第12.3.21条。【图示3】

☆《建筑机电工程抗震设计规范》(GB 50981-2014)第4.1.2条第3款、第8.2.3条。【图示4】☆《建筑机电工程抗震设计规范》(GB 509

2．正确做法

三、应对措施及防治指南

1．下列部位应设置固定支架或防晃支架：

1）配水管宜在中点设一个防晃支架，但当管径小于DN50时可不设；

2）配水干管及配水管、配水支管的长度超过15m，每15m长度内应至少设1个防晃支架，但当管径不大于DN40可不设；

3）管径大于DN50的管道拐弯、三通及四通位置处应设置1个防晃支架。

2．架空管道每段管道设置的防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；立管应在其始端和终端设防晃支架或采有管卡固定；

3．室内消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按《建筑机电工程抗震设计规范》(GB 50981-2014)第8章的要求设置抗震支承。管段设置抗震支架与防晃支架重合处，可只设抗震支承。
