一、海湾隔爆GST-LD-I8313 型隔离器特点

海湾GST-LD-I8313 型隔离器，可在恶劣的工业环境下稳定工作。主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，隔离器可自行将被隔离出去的部分重新纳入系统，而且使用隔离器便于确定总线上发生短路的位置。具有超强的抗电磁干扰能力，有 170mA、270mA 两种输出电流可选。

二、海湾隔爆GST-LD-I8313 型隔离器主要技术指标

(1) 工作电压：总线 24V

(2) 动作电流：170mA、270mA

(3) 隔离动作确认灯：红色，正常监视状态不亮，动作时常亮

(4) 使用环境：

温度：-40℃～+70℃

相对湿度≤95%，不结露

(5) 外壳防护等级：IP66

(6) 外形尺寸：172mm×246mm×79mm

三、海湾隔爆GST-LD-I8313 型隔离器结构特征、安装与布线

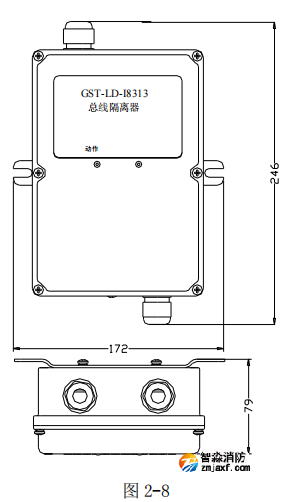

海湾GST-LD-I8313 型隔离器的外形示意图如图 2-8：

隔离器具有两种安装方式：一种是利用两个 M4 孔安装到行架上，安装孔距为 60mm；另一种 是利用安装板安装在墙上，安装孔距为 155mm（如图 2-9 所示）

图 2-9

行架安装壁挂安装

其对外端子示意图如图 2-10：

其中：

Z1、Z2：无极性信号二总线输入端子

A：动作电流选择端子，与 ZO1 短接时，隔离器动作电流为 270mA

ZO1、ZO2：无极性信号二总线输出端子

布线要求：采用标称截面积≥1.0mm 2的阻燃铜芯电缆线。 本产品因防水要求需使用φ8mm～φ10mm 的电缆线，不建议采用双绞线及单股线，如使用双绞线 及单股线，要求用生料带将通过接头部分的线缠绕至φ8mm～φ10mm。
