何谓切换模块?有何作用?

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

何谓切换模块?有何作用?

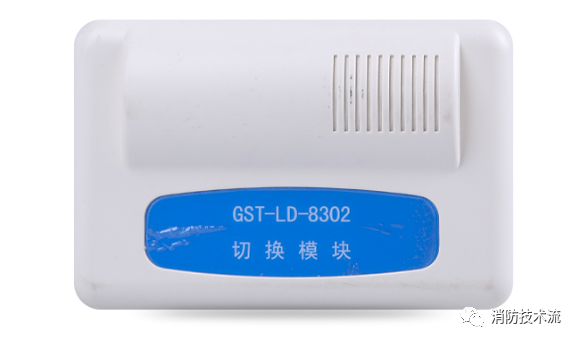

以海湾GST-LD-8302 型切换模块为例

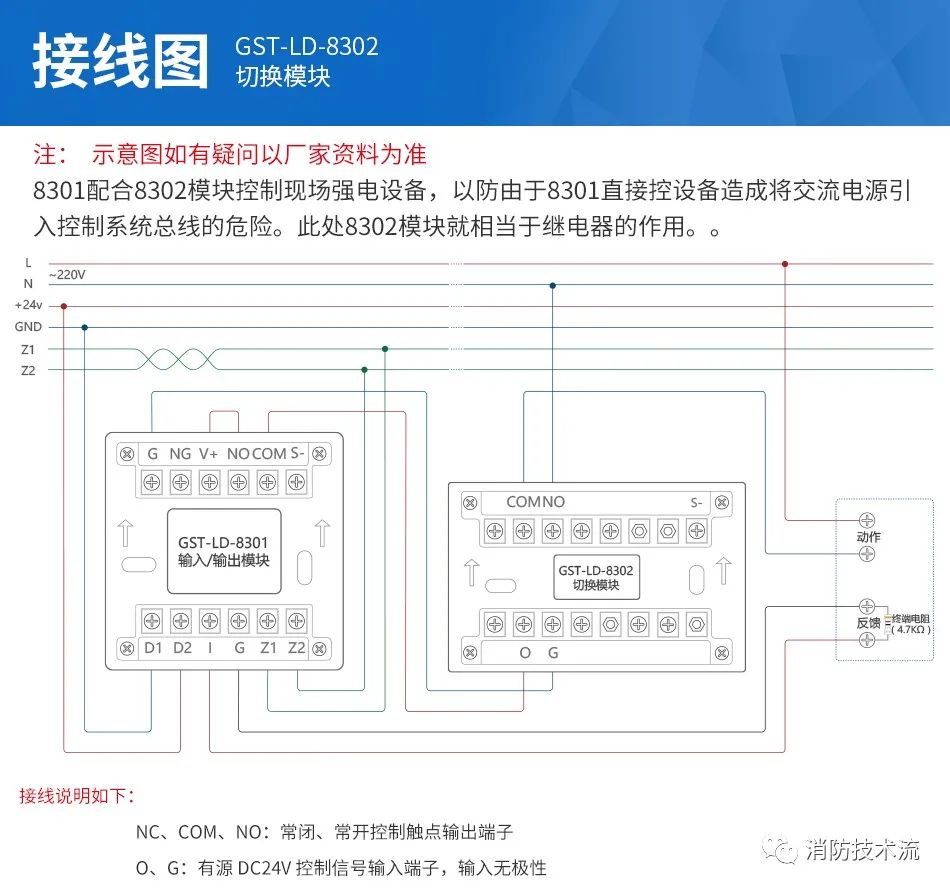

该切换模块专门用来与GST-LD-8301 型控制模块配合使用,实现对现场大电流(直流)启动设备的控制及交流220V 设备的转换控制,以防由于使用GST-LD-8301 型模块直接控制设备造成将交流电源引入控制系统总线的危险。(相当于继电器的作用)

该模块为非编码模块,不可直接与控制器总线连接,只能由GST-LD-8301 模块控制。模块具有一对常开、常闭输出触点。


主要技术指标

 1.工作电压:DC24V

 2.监视电流=0mA,动作电流≤20mA

 3.线制:输入端采用两线制与GST-LD-8301模块连接,无极性;输出端采用两线制与电源及受控设备连接,无极性

 4.无源输出触点容量:DC24V/5A或AC220V/5A

 5.使用环境:温度:-10℃~+50℃,相对湿度≤95%,不结露

 6.外壳防护等级:IP30

 7.外形尺寸:120mm×80mm×43mm(带底壳)
