新老防排烟规范的对比，新规主要变化内容及图文解析

针对2018防排烟新规范的出台，现对排烟规范重点部分做如下梳理，红色部分是重重点。

首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。

防烟系统，采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统，采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

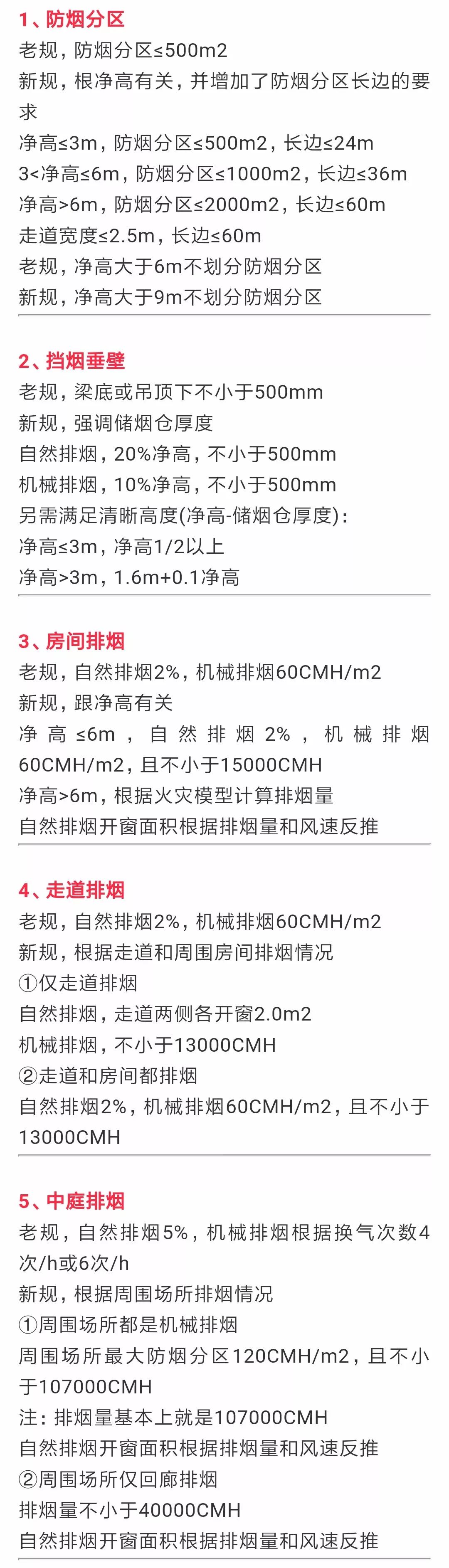

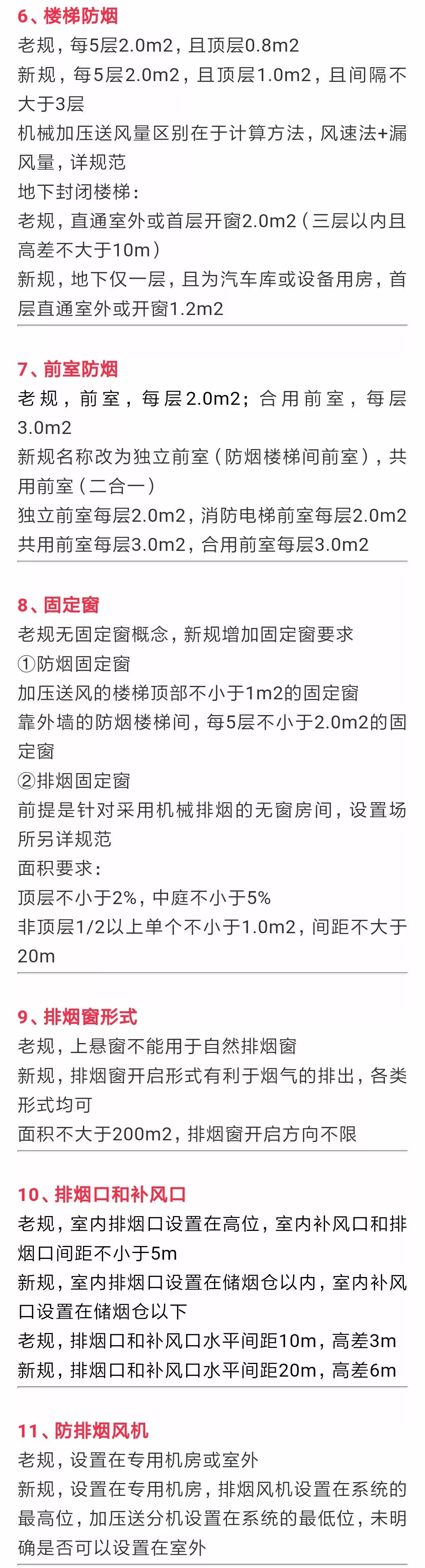

建筑防烟排烟系统技术标准条款分布表

首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。

防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

1、防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；

2、避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

1、自然通风方式

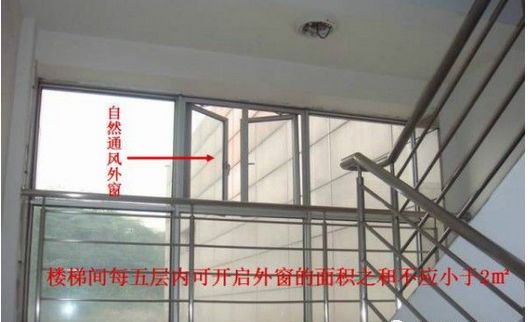

楼梯间示例

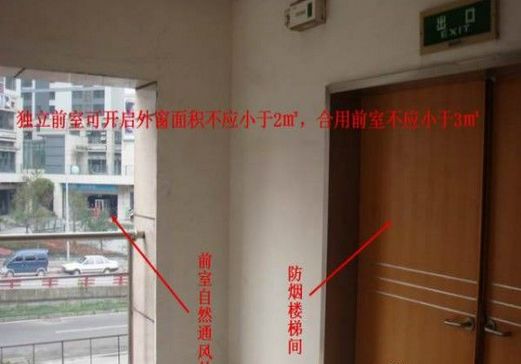

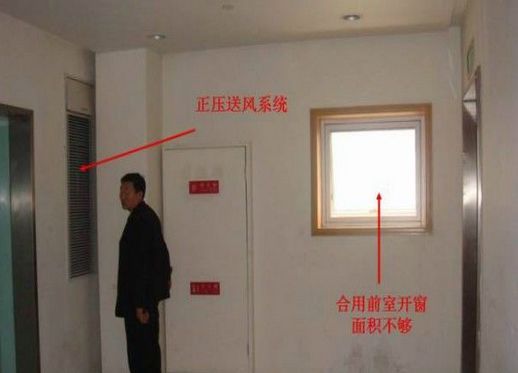

前室示例

2、机械加压送风方式

示例

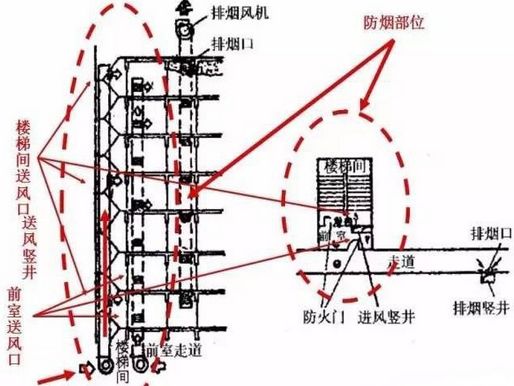

机械加压送风的立面图和平面图示例

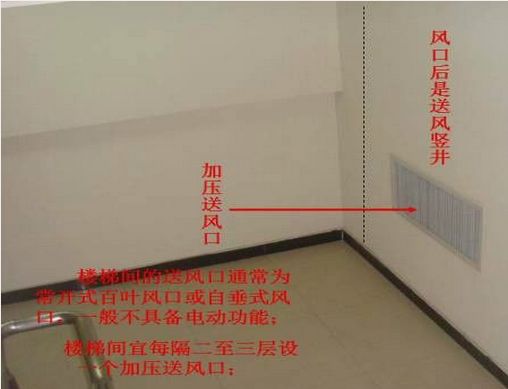

楼梯间加压送风口和竖井示例

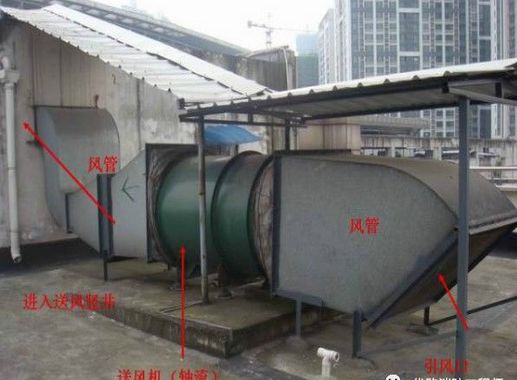

加压送风机及风管示例

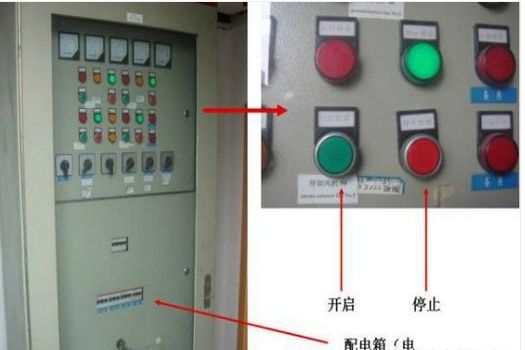

送风风机房电气控制柜示例

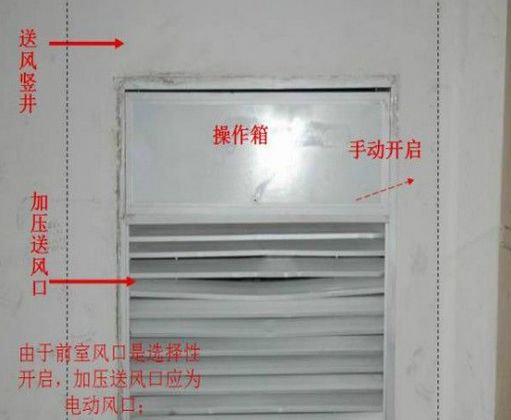

前室送风口和竖井示例

>>>>  设置部位

1、较长的疏散走道；

2、有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；

3、中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

>>>>  方式

1、自然通风方式

注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

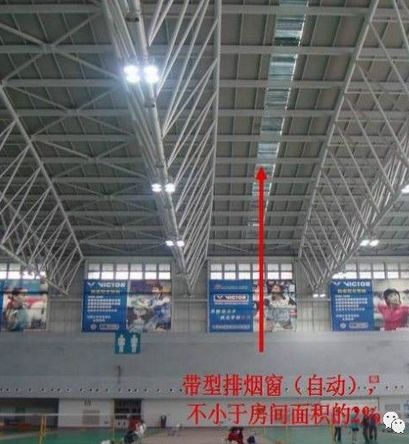

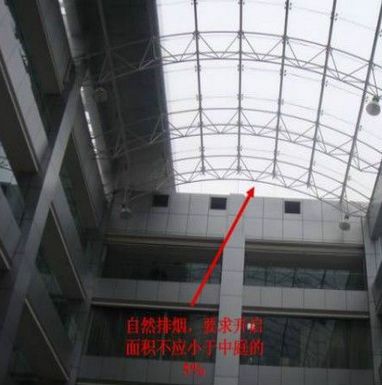

中庭示例

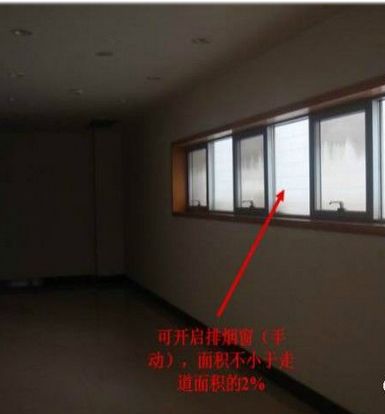

走道示例

2、机械排烟方式

设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

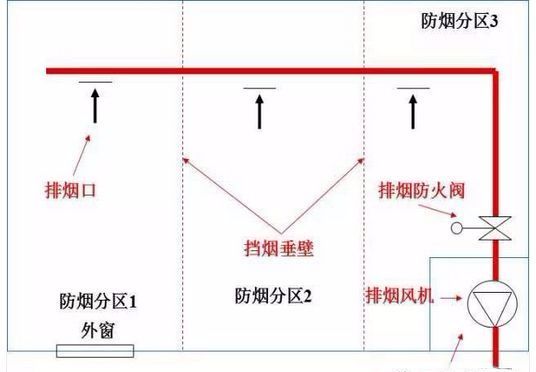

原理示例

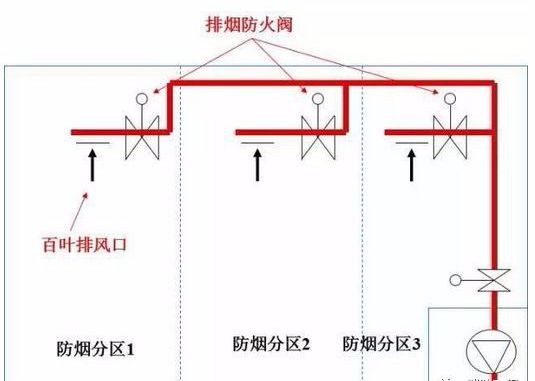

水平机械排烟系统原理示例

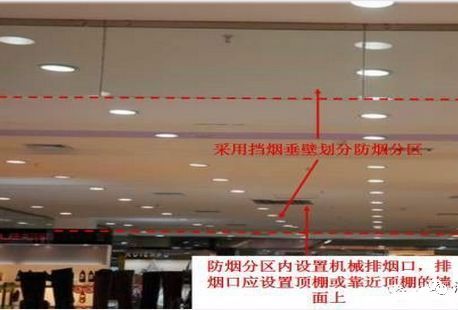

分区示例

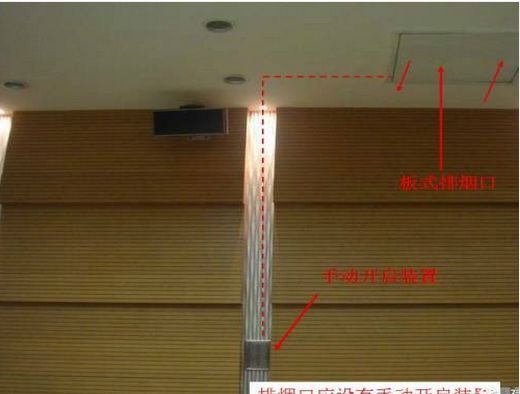

排烟口和手动开启装置示例

排烟口手动开启装置示例

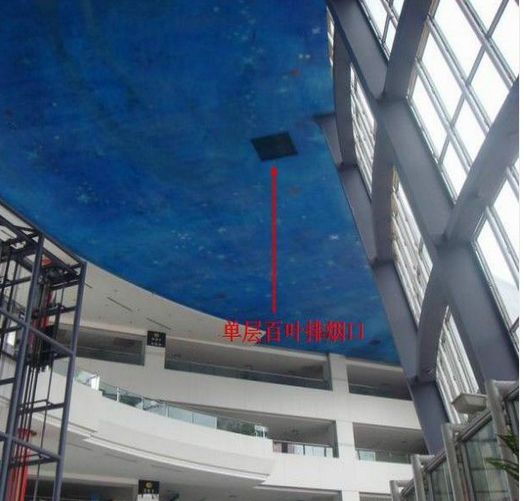

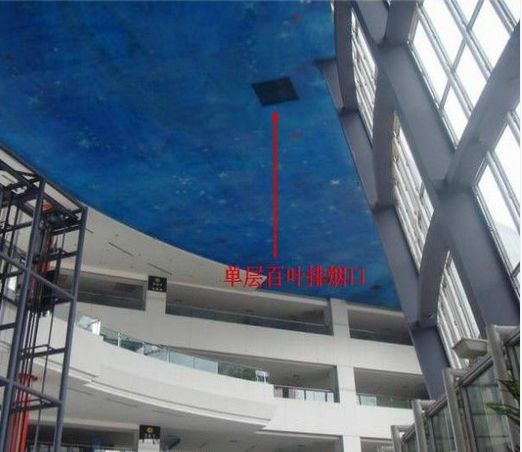

中庭机械排烟示例

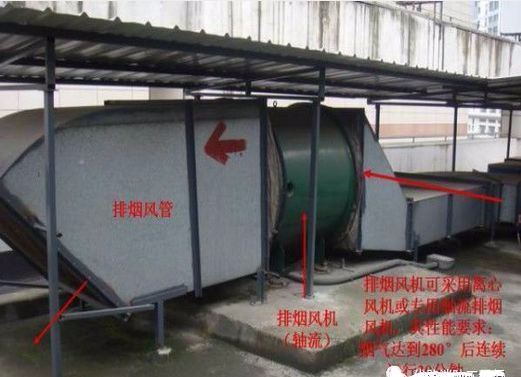

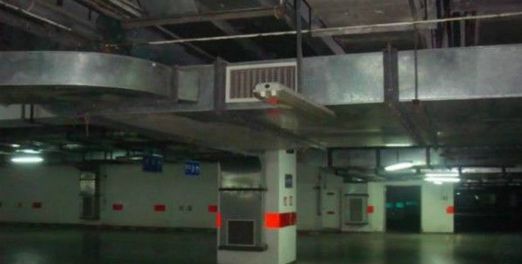

排烟风机及风管示例

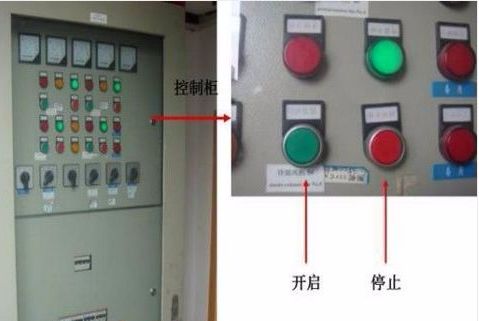

排烟风机房电气控制柜示例

排烟防火阀示例

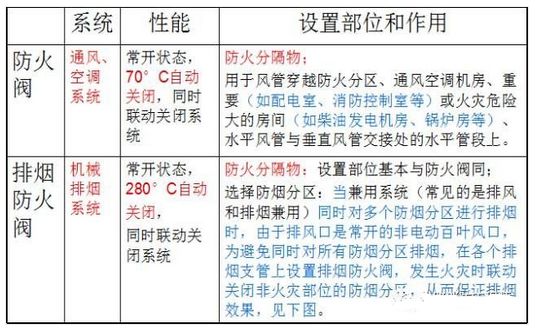

【附】防火阀与排烟防火阀的区别

设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：

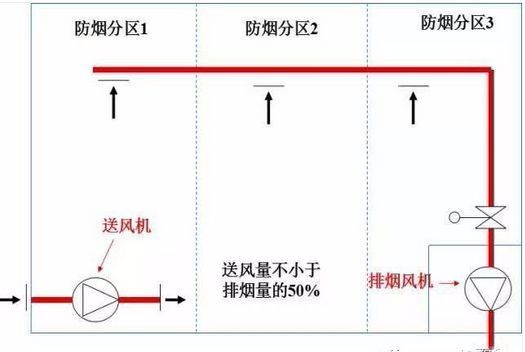

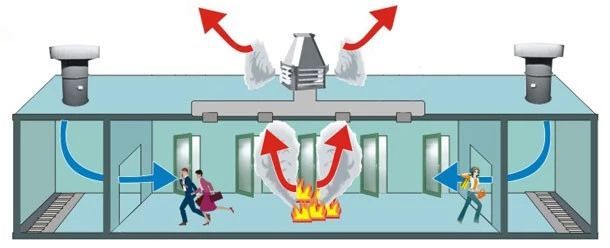

机械排烟的补风系统原理

机械排烟系统的补风

排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

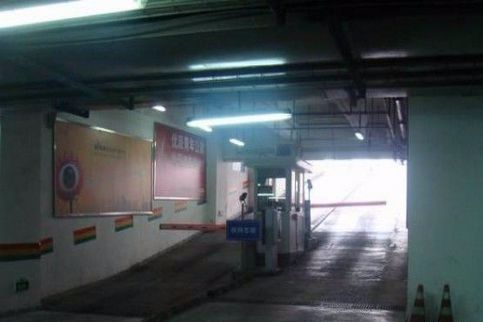

车库排风和排烟兼用系统
