海湾消防应急照明和疏散指示系统设计说明
海湾消防应急照明和疏散指示系统符合《消防应急照明和疏散指示系统》（GB 17945-2010）国家标准，并具备国家消防电子产品质量监督检验中心出具的型式检验报告和公安部消防产品合格评定中心出具的产品型式认可证书。
海湾消防应急照明和疏散指示系统符合《消防应急照明和疏散指示系统》（GB 17945-2010）国家标准，并具备国家消防电子产品质量监督检验中心出具的型式检验报告和公安部消防产品合格评定中心出具的产品型式认可证书。
1.3.1. 系统设置原则
1.3.1.1.应急照明控制器应设置于消防控制室或有人值班的场所。
1.3.1.2.应急电源应设置在消防控制室、低压配电室、防火分区内的配电间或竖井内，设置环境应符合相关规范要求。
1.3.1.3.应急照明分配电装置
1.3.1.4.宜设置于值班室、设备机房、电气管道井或配电间内。
1.3.1.5.消防应急标志灯具的设置应保证疏散走道上人员在任何位置都能看到消防应急标志灯具，并应根据应用场所选择规格适宜的标志灯具。
1.3.1.6.1.3.2.4.1.表示出口的消防应急标志灯具应设置在下列部位：
1 建筑物内的安全出口；
2 各楼层通向疏散楼梯间或防烟楼梯间前室的门口；
3 室内最远点至房间疏散门距离超过 15m 的房间门。
1.3.1.7.1.3.2.4.2.指示疏散方向的消防应急标志灯具应设置在下列部位或场所：
1 疏散走道拐弯处；
2 地下室疏散楼梯间；
3 超过 20m 的直行走道、超过 10m 的袋形走道；
4 人防工程；
5 避难间、避难层及其他安全场所。
1.3.1.8.消防应急照明灯具应多点、均匀设置，宜嵌顶或吸顶安装，当条件限制时可设置于走道侧面墙上，其底边距地高度宜大于 2.5m，提供的照度应符合相关规范要求。
消防应急照明灯具应设置在下列部位：
1 疏散走道交叉处、拐弯处、台阶处；
2 连廊的连接处；
3 自动扶梯上方或侧上方；
4 指定的出口；
5 安全出口外面及附近区域。
1.3.2. 海湾应急照明设备选型
1．海湾应急照明控制器、消防应急灯具专用应急电源、应急照明分配电装置
注意：应急电源和分配电配接时，同一系列之间设备可以进行配接，不同系列之间不能进行配接。

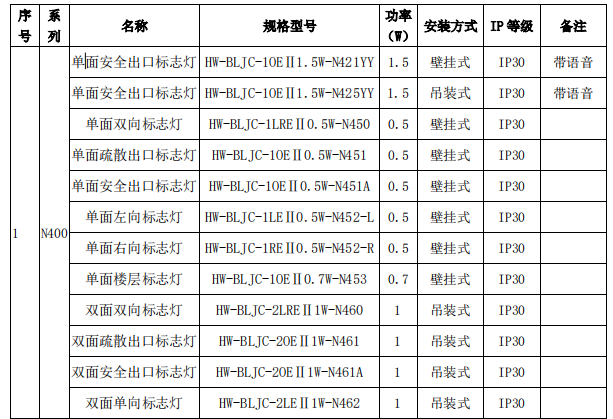

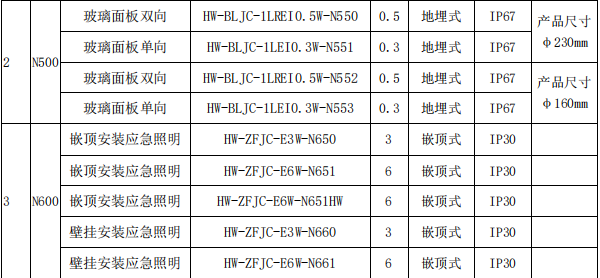

2．海湾集中电源集中控制型消防应急标志灯具、应急照明灯具
1.3.3. 海湾消防应急照明系统配置要点
1.3.3.1.应急照明和疏散系统设计方法
1．根据建筑的特点及防火分区分布情况，设置应急标志灯具及应急照明灯具（参考 1.3.1 的原
则设置，应急照明灯具的布置要求见 1.3.3.2）；
2．根据各类灯具的功率及数量计算每个防火分区或楼层的灯具总功率； 灯具总功率计算公式：WZ = WD1×n + WD2×n+WD3×n+……+WDn×n。
其中，WZ:灯具的总功率；WD1……WDn：各类灯具单台功率；n：单类灯具数量。 3．根据各个防火分区或楼层的灯具总功率及灯具供电要求确定分配电装置的设置位置及数量，并确定配线类型及距离。
配置要求：
i. 分配电装置的输出功率应小于相应的额定输出功率。
ii. 灯具 H-Bus 电缆长度符合 1.3.3.4 线缆要求中 4 的要求。
iii. 分配电装置分别具有 2/4/8 路输出，合理配置分配电装置可管理最大建筑面积内的灯具可有效降低工程成本。
分配电装置的输出功率计算公式：WFO = WZ1 + WZ2 +……+ WZn 。
其中，WZ1.。。。。。n：分配电装置的输出为各区域灯具总功率； WFO：分配电装置的输出功率。
分配电装置的输入功率计算公式：WFI = WFO/0.82。
其中，WFI分配电装置的输入功率。
4. 根据所有分配电装置的输入功率之和确定应急电源的类型及数量。
配置要求：
i.每个应急电源的输出功率不超过其标称值的 90%。
ii. 应急电源输出 AC220V 电缆的长度符合 1.3.3.4 线缆要求中 6 的要求。
应急电源输出功率计算公式：W P = (WFI1 + WFI2 + ……+ WFIn )/0.95。
其中，WFI1.。。。。。n：分配电装置的输出为各区域灯具总功率； WP：消防应急灯具专用应急电源的输出功率。
5. 确定应急照明控制器与分配电装置、应急电源的 CAN 通讯线路。
配置要求：
i. CAN 总线线路应按照手拉手的总线拓扑方式连接。
ii. CAN 总线电缆的长度符合 1.3.3.4 线缆要求中 3 的要求。
1.3.3.2.现场照明电源断电时自动启动应急照明灯
如果某个区域的应急照明灯需要在这个区域的照明电源断电时自动启动，可通过设置相应区域的分配电装置实现；此区域的现场照明电源接到相应区域的分配电装置的监视 AC220V 输入端子，并将分配电装置主板上“AC220V IN”处的短路块设置到“√”端。
可以实现此区域的照明电源断电时分配电装置点亮应急照明灯；照明电源恢复时分配电装置熄灭应急照明灯。
1.3.3.3.线缆要求
1. 系统采用的联网线、信号线、电源线均应采用阻燃耐火型线缆。
2. RS42285 信号电缆：应急照明控制器与 FAS 主机通讯，应采用截面积≥1.0mm2RVSP 线，传输距离最长不超过 1000m。
3. CAN 总线电缆：应急照明控制器、分配电装置、应急电源间通讯，应采用截面积≥1.0mm2的RVSP 线，传输距离最长不超过 3000m；应急照明控制器具有 4 路 CAN 总线接口，每路 CAN 接口最多。
可配接 112 个节点（分配电装置、应急电源）。

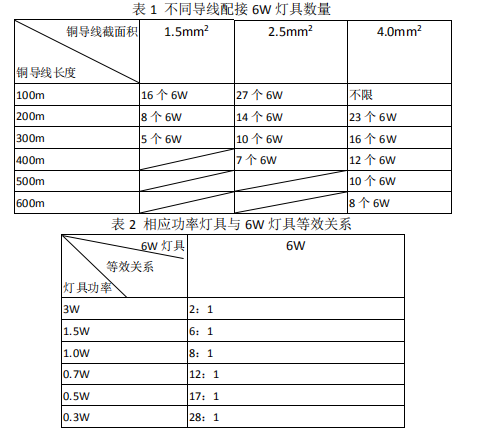

4. H-Bus 电缆：现场的应急标志灯具、应急照明灯具与分配电装置通讯，应采用截面积≥2.5mm2
的 ZRRVS 线，各种分配电装置每个支路线路长度和配接灯具数量应满足下表要求。
5. 主电电源：应急照明控制器、应急电源的供电电源，应采用耐压 750V 以上的三芯绝缘线，选用截面积 2.5～4.0mm2 的 RV 线。
6. 应急 AC220V 电缆：应急电源给分配电装置供电，应采用耐压 750V 以上的两芯绝缘线，选用截面积 1.0～4.0mm2 的 RV 线,如电流过大，可使用多根线路并联；参考以下公式计算线长。
计算公式：Lmax=35S/(ρ·I)。
其中，Lmax 为最大走线长度；
S：导线截面积，单位 mm2；
ρ：电阻率，单位 Ω•mm2/m，常温下，铜线的电阻率取 0.018Ω•mm2/m 即可；
I：线路的负载电流，单位 A。
I = W P /190，W P：应急电源的输出功率，单位 W。
7. 地面安装或潮湿场所安装时，灯具的供电线路和信号线路，均应选择耐腐蚀的橡胶电缆，接线处应有防腐蚀和防潮处理。请注意：地埋灯具请使用防水胶带进行防水处理，防水胶带外还需
绕电工胶带防止防水胶带被破坏；防水胶带规格：2mm×30mm×1.5m，每卷约可用于 20 支产品。
8. 设备接地线宜采用截面积≥4mm2 的铜导线，接地电阻应小于 4Ω。
9. 系统布线时应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
