海湾消防GST-LD-8301A输入输出模（消防控制模块）布线安装示意图

海湾消防GST-LD-8301A输入输出模块（消防控制模块）结构尺寸

GST-LD-8301A输入输出模块对外端子布线安装示意图如下

其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！）

　　布线要求：信号总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用耐火BV线，截面积≥1.5mm2；I、G采用RV线，截面积≥1.0mm2。

　　海湾消防GST-LD-8301A输入输出模（消防控制模块）应用方法

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

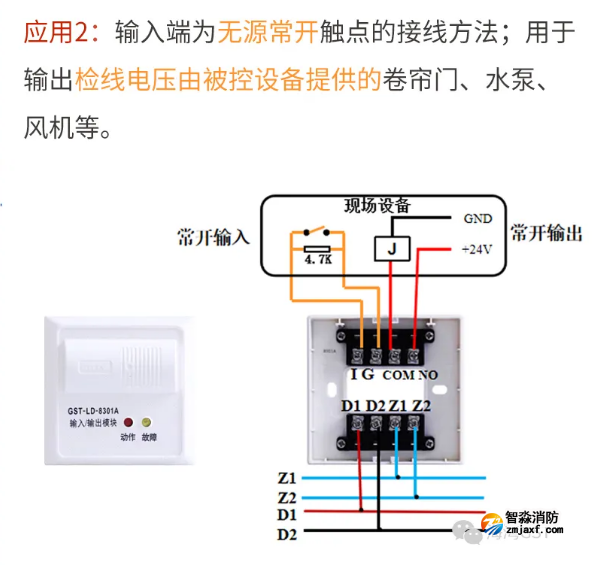

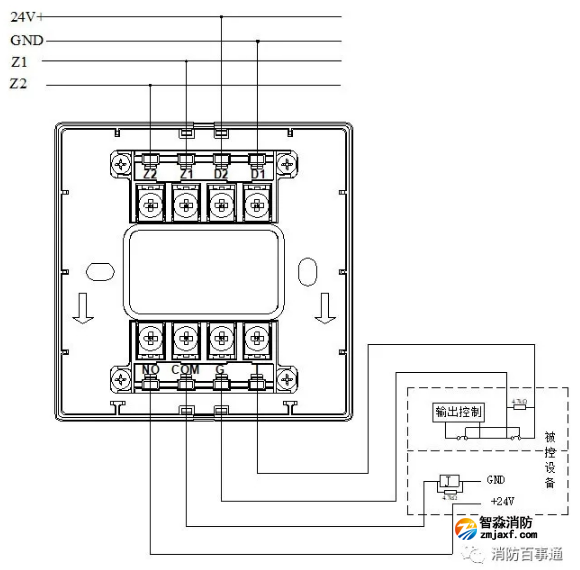

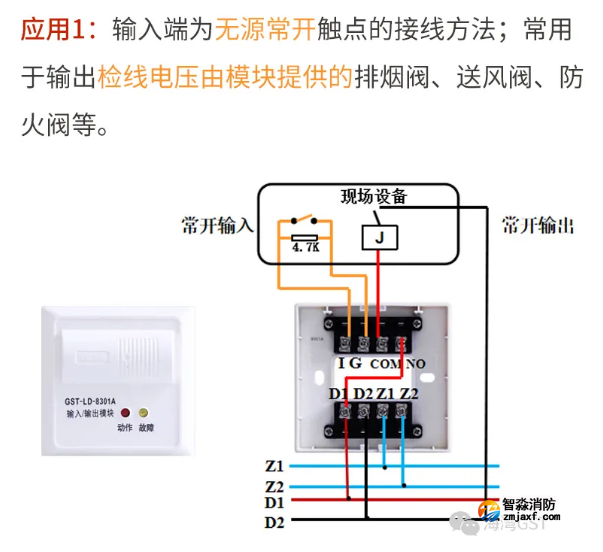

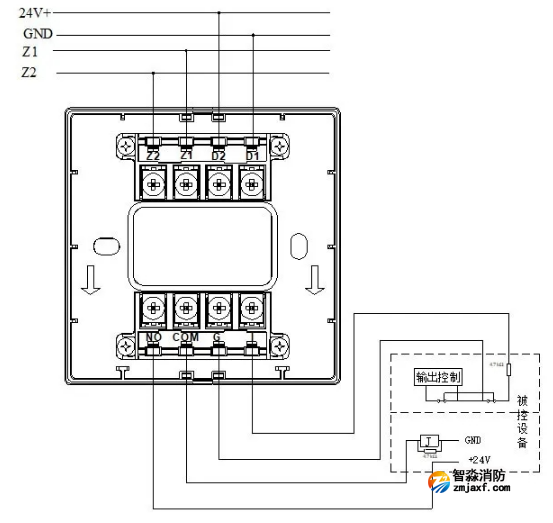

　　输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。模块无源输出触点控制设备，模块与被控制设备的接线示意图如下图:图一常开、图二常闭
