海湾消防应急疏散余压监控系统简单介绍

       海湾消防应急疏散余压监控系统是本公司针对目前各类机械加压送风系统的特点，研发出集工业计算机技术、通信抗电磁干扰、数字传感技术及消防二总线于一体的智能化系统。该系统采用高灵敏度消防应急疏散余压探测器，实时监测防烟楼梯或前室与消防通道之间的余压值。系统由消防应急疏散余压监控器（简称：监控器）、消防应急疏散余压控制器（简称：控制器）、消防应急疏散余压探测器（简称：探测器）、消防应急疏散电动泄压风阀执行器（简称：执行器）、系统监控专用软件及系统总线等全部或部分组成。

      海湾消防应急疏散余压监控系统工作原理为余压探测器采集防烟楼梯或前室与消防通道之间的余压值，通过二总线传输到余压控制器，由控制器对数据进行分析处理，当余压值超过设定值时探测器发出光信号报警，同时探测器将信号数据传输给控制器，控制器发出声光报警信号，显示报警部位，并通过 PID 算法调节风阀执行器，控制正压送风系统的旁通泄压阀的开启和关闭，保障余压值在安全范围内。同时记录报警信息，记录的报警信息可随时查询，且可以导出报警信息并打印。系统具有实时性、数值化、智能化、自动化连续控制的特点。http://www.gstxf.com/

      海湾消防应急疏散余压监控系统监控器与控制器之间通过 CAN 总线通信，余压控制器通过二总线与各个探测器通信，总线都使用NH-RVS 2×1.5mm2双绞线。控制器与风阀执行器之间通过 7 芯信号线连接，线制 NH 7X1.0mm²。

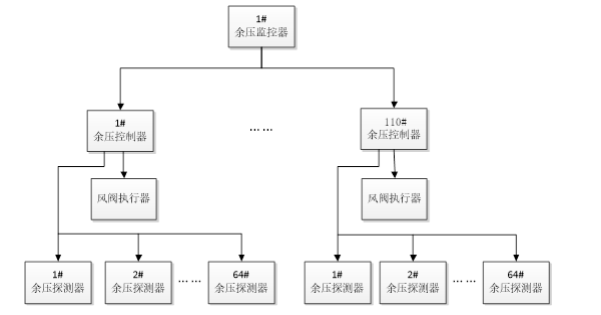

系统框图如下：

消防应急疏散余压监控系统示意图
