海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具安装使用说明书

    一、 注意事项  产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐 蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。产品不可被安装在对设备有特殊认证要求的 环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。如有特殊需求， 请联系本公司相应销售人员。

二、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具概述

本说明书为海湾二线制集中电源集中控制型消防应急照明灯具（以下简称照明灯）综合说明书，包括 以 下 产 品 : HW-ZFJC-E6W-N656 （ 6W ）、 HW-ZFJC-E6W-N656HW （ 6W 红 外 ）、HW-ZFJC-E6W-N656SG（6W 声光）、HW-ZFJC-E9W-N657（9W）、HW-ZFJC-E9W-N657HW（9W红外）、HW-ZFJC-E9W-N657SG（9W 声光）、HW-ZFJC-E12W-N653（12W）、HW-ZFJC-E12W-N653HW（ 12W 红 外 ）、 HW-ZFJC-E12W-N653SG （ 12W 声 光 ）、 HW-ZFJC-E15W-N654 （ 15W ）、HW-ZFJC-E15W-N654HW（15W 红外）、HW-ZFJC-E15W-N654SG（15W 声光）、HW-ZFJC-E18W-N655（18W）、HW-ZFJC-E18W-N655HW（18W 红外）、HW-ZFJC-E18W-N655SG（18W 声光）。照明灯通常安装于室内，有两种工作状态：正常，应急。具有故障检测功能，故障信息通过总线上传到应急照明分配电装置，应急照明分配电装置再上传到应急照明控制器。照明灯采用电子编码方式，可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。

三、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具特点

1. 受应急照明控制器的控制可使照明灯改变工作状态。

2. 照明灯的光源故障、通讯故障可在应急照明控制器上显示。

四、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具技术特性

1. 总线电压：36V，允许范围： 25V～DC36V

2. 各型号功耗光通量如下表。

3. 光源类型，应急时间：LED，不小于 90min，应急时间由集中电源的配置确定。LED 光源的规格：DC2.9V～DC3.1V/0.2W；LED 光源的型号：01.JT.CC2835W80N03。

4. 故障检测：光源出现短路、断路时，总线电压过低时，照明灯发送故障信号。

5. 编码方式：采用电子编码方式，占用一个地址

6. 使用场所：室内

7. 使用环境：温度：0℃～+55℃ 相对湿度≤95%，不凝露

8. 防护等级：IP30

9. 外形尺寸：Φ230mm × 55mm

10. 安装孔距：60mm

11. 重量：485g

12. 壳体颜色及材料：白色，铝合金 + PC

13. 执行标准：GB 17945-2010

五、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具结构特征与工作原理

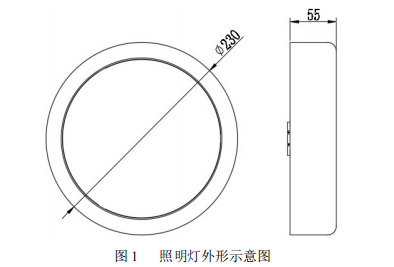

1. 照明灯外形示意图如图 1 所示：

2. 照明灯工作原理：照明灯正常处于熄灭状态，当发生紧急情况时，转入应急状态，应急状态时常亮。

六、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具安装与布线

警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

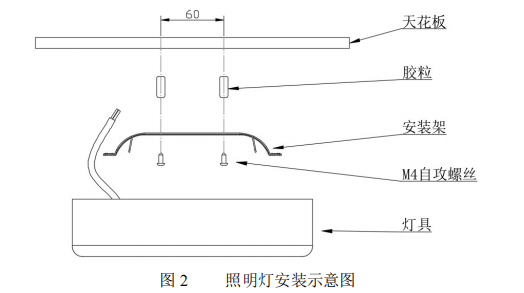

1. 安装示意图如图 2 所示：

说明：图中“胶粒”为膨胀螺栓，当天花板为硬顶时选用。

2. 线序说明：Z1、Z2：信号总线，无极性。

3. 布线要求：推荐使用截面积≥2.5mm2 的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

七、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具测试与日常维护

警告：待全部设备都安装完毕后再接通电源。

1. 照明灯安装结束后必须进行测试，使用过程中每年至少进行一次测试。

2. 照明灯在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

3. 照明灯注册后，通过主机对之启动、停动，照明灯应能按主机指令执行。

4. 测试结束后，通过主机复位照明灯，并通知有关管理部门系统恢复正常。

5. 在测试过程中不合格的照明灯检验其连接线是否正常，然后再进行测试，如仍不能通过测试则应返回维修。

6. 光源更换方法：断开灯具连线，打开外壳，将损坏光源从电路板拆下，将正常光源接入电路板，

装配好外壳，接通灯具连线。

八、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具使用及操作

       编码操作：可利用本公司生产的 GST-BMQ-2 电子编码器进行现场编码，编码时将编码器与照明灯的总线连接，在待机状态，输入照明灯的地址编码，按“编码”键即完成编码工作。编码成功后显示下一个地址，错误显示“E”，按“清除”键回到待机状态。

       感应功能设置：带有红外或者声光感应的吸顶照明（产品型号以“HW”或“SG”结尾）出厂默认带感应功能，在正常待机状态下，红外感应或声光感应到人经过，进入感应照明状态，单次感应照明时间 30s，可连续触发感应，感应功能可屏蔽。编码器在待机状态时，输入开锁密码，按下“清除”键，此时锁已被打开；按下“功能”键，再按下数字键“3”，屏幕上最后一位会显示一个

“—”，输入设定参数，按下“编码”键，屏幕上将显示一个“P”字，表明相应的设定参数已被写入。设定参数如下：238：屏蔽感应功能，其他任意值恢复感应功能。

九、 海湾N600吸顶两线制系列集中电源集中控制型消防应急照明灯具应用方法

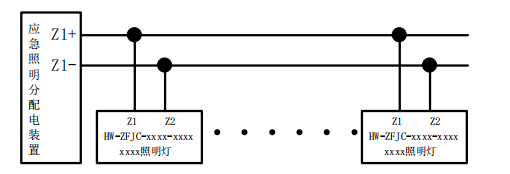

照明灯与应急照明分配电装置连接，实现应急状态照明的作用。应急照明分配电装置有多组端口，下图以第一组端口为例。

注意：

1. 同一个应急照明分配电装置各个端口的灯具地址不能重复。

2. 总线电压要在灯具点亮的情况下高于灯具最小工作电压，否则灯具启动后，电缆压降过大将会造成灯具不能正常工作并影响通信
